Máy khuấy cho bồn từ 1.000 lít: tính chọn theo bồn, lắp cố định, có bản vẽ

Máy khuấy bồn lớn, từ 1.000 lít trở lên, không phải máy cầm tay hay máy kẹp thành bồn. Từ cỡ này, máy khuấy phải lắp cố định lên nắp, hông hoặc đáy bồn, có motor giảm tốc, trục và cánh tính riêng cho dung dịch bên trong. Chọn sai một trong ba thứ đó thì bồn khuấy không đều, motor quá tải hoặc phớt rò sau vài tháng.

Ninh Đà là đại diện chính thức của Greatwall Mixers tại Việt Nam. Trang này nói rõ chúng tôi nhận những bồn nào, có những kiểu lắp nào, quý khách cần gửi thông số gì để kỹ sư tính chọn máy khuấy bồn lớn, và quy trình từ lúc gửi thông số đến khi máy chạy tại nhà máy.

Ninh Đà nhận bồn nào, không nhận bồn nào

Chúng tôi nhận tính chọn và cung cấp máy khuấy cho bồn, bể có thể tích từ 1.000 lít trở lên: bồn pha chế hóa chất, bể phản ứng, bể khuấy trong trạm xử lý nước thải, bồn thực phẩm, bể trong nhà máy khai khoáng và nhiệt điện. Máy lắp cố định, chạy liên tục theo ca sản xuất.

Ba việc Ninh Đà không làm, nói trước để quý khách khỏi mất thời gian gọi:

• Không bán máy khuấy cầm tay, máy khuấy sơn hay máy khuấy cho thùng vài trăm lít.
• Không chế tạo bồn, bể, thùng chứa. Chúng tôi cung cấp máy khuấy lắp vào bồn quý khách đã có hoặc đang đặt chế tạo.
• Máy khuấy chìm cho bể nước thải không thuộc dải sản phẩm Greatwall. Khi quý khách cần, Ninh Đà tìm nguồn theo yêu cầu.

Bốn kiểu lắp máy khuấy bồn lớn

Greatwall có bốn kiểu lắp cho bồn từ 1.000 lít. Kiểu nào phù hợp phụ thuộc vào bồn có nắp hay không, chiều cao bồn, và dung dịch có được phép tiếp xúc phớt trục hay không.

Lắp trên nắp bồn (top-entry) là kiểu phổ biến nhất cho bể phản ứng và bồn pha chế. Motor giảm tốc đặt trên nắp, trục đi thẳng xuống, cánh khuấy ở một hoặc nhiều tầng. Greatwall có bốn series top-entry: GMR hộp số vuông góc, GMC hộp số đồng trục, GMX hộp số hành tinh cycloid, GMV truyền đai.

Lắp hông bồn (side-entry) dùng cho bồn có đường kính lớn mà không muốn trục dài, như bồn chứa dầu, tháp hấp thụ khử lưu huỳnh (FGD). Dòng CFJ của Greatwall cho phép thay phớt mà không cần xả bồn.

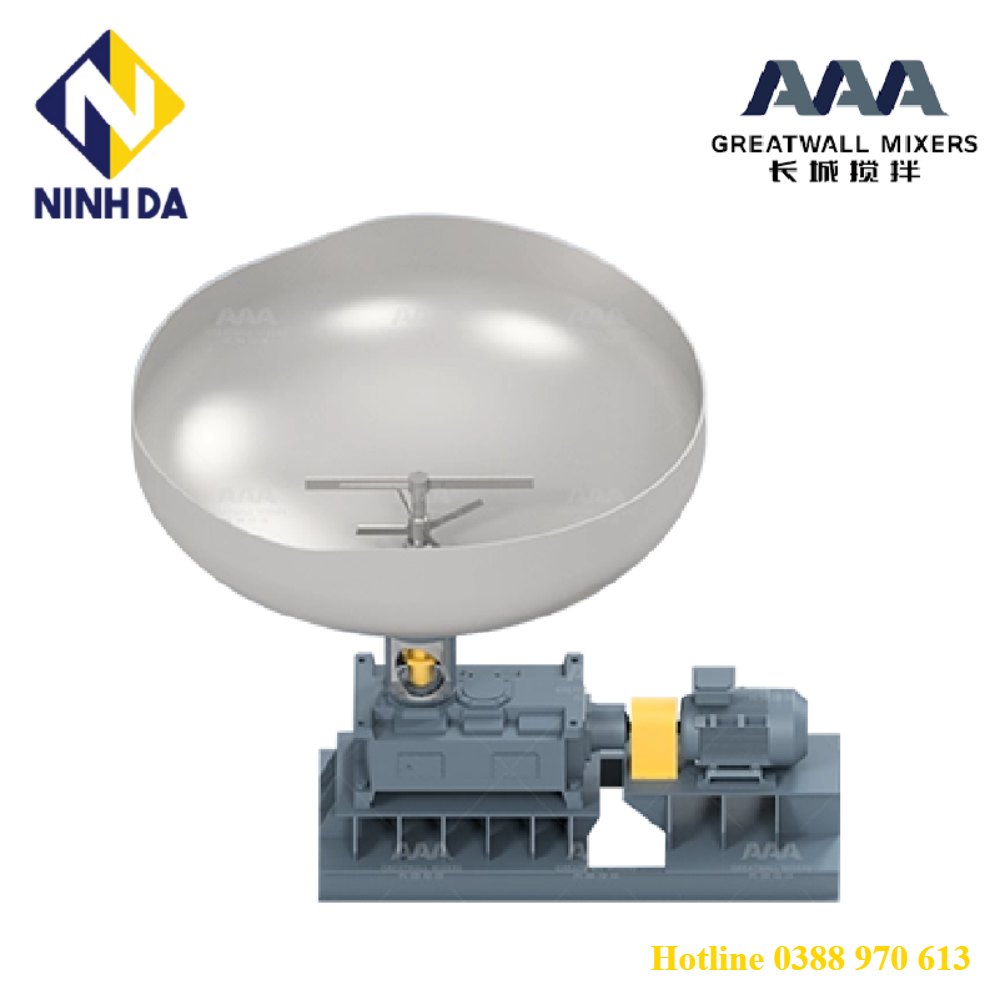

Lắp đáy bồn (bottom-entry) dùng khi nắp bồn đã kín thiết bị khác hoặc bồn quá cao. Dải công suất của dòng bottom-entry ngang dòng GMR.

Máy khuấy kín từ tính (magnetic drive) truyền mô-men qua nam châm, không có trục xuyên thành bồn nên không có đường rò rỉ. Dùng cho bể phản ứng hóa chất độc, dễ cháy nổ hoặc bồn dược, thực phẩm cần vô trùng.

Dải công suất theo từng series

Bảng ghi giới hạn của từng series, không phải công suất cho một cỡ bồn cụ thể.

Sáu thông số cần gửi để được tính chọn

Công suất máy khuấy không tính được từ riêng thể tích bồn. Kỹ sư cần đủ sáu nhóm thông số sau, quý khách gửi qua Zalo hoặc email kèm ảnh bồn nếu có:

• Thể tích làm việc, đường kính trong và chiều cao mức chất lỏng của bồn.
• Dung dịch: tên hóa chất, độ nhớt, khối lượng riêng, có hạt rắn hay không, cỡ hạt và tỉ lệ rắn.
• Mục tiêu khuấy: hòa tan, giữ hạt lơ lửng, trộn đều hai pha lỏng, truyền nhiệt qua vỏ áo, phân tán khí, hay giữ bùn không lắng.
• Nhiệt độ và áp suất làm việc trong bồn.
• Vị trí lắp có sẵn: kích thước mặt bích trên nắp, lỗ hông bồn, hay chưa có gì.
• Môi trường lắp đặt: trong nhà hay ngoài trời, khu vực có yêu cầu chống cháy nổ hay không.

Thiếu độ nhớt và mục tiêu khuấy, kỹ sư chỉ đoán được cấp motor, không chọn được cánh. Cánh khuấy chọn sai là nguyên nhân hay gặp nhất khiến máy khuấy bồn lớn khuấy không đều dù motor đủ công suất. Cách chọn cánh theo độ nhớt được giải thích trong bài cách chọn cánh khuấy hóa chất theo độ nhớt.

Từ thông số đến máy chạy tại nhà máy

Sau khi nhận thông số, Ninh Đà làm theo năm bước.

Bước một, kỹ sư Ninh Đà xem thông số và gọi lại trong ngày làm việc để hỏi những gì còn thiếu. Với bể phản ứng hoặc bồn ngoài trời, kỹ sư đến nhà máy đo hiện trạng vị trí lắp.

Bước hai, tính chọn series, công suất motor, tỉ số truyền, đường kính và số tầng cánh, kiểu phớt. Dự án bể lớn hoặc dung dịch phức tạp được chuyển cho bộ phận thiết kế của Greatwall mô phỏng dòng chảy CFD trước khi chốt.

Bước ba, gửi báo giá kèm bản vẽ lắp đặt: kích thước mặt bích, chiều dài trục, vị trí cánh, tải trọng lên nắp bồn. Quý khách dùng bản vẽ này để kiểm tra với đơn vị chế tạo bồn.

Bước bốn, chế tạo và thử tại nhà máy Greatwall. Hãng có bể thử tải khoảng 110 m³, thử được motor tới 200 kW, trục dài tới 5,4 m và cánh đường kính tới 5 m, có camera dưới nước ghi dòng điện, độ ồn, tốc độ và rung. Máy cho dự án lớn được thử tải trước khi đóng gói.

Bước năm, giao hàng, hướng dẫn lắp và chạy thử. Phớt cơ khí và cánh khuấy thay thế được cung cấp theo đúng model đã lắp.

Máy khuấy bồn lớn trong từng ngành

Hóa chất: bể phản ứng, bồn pha chế, bồn trung gian. Bồn kín có áp suất và nhiệt độ thì chọn top-entry với phớt cơ khí kép, hoặc kín từ tính khi dung dịch không được rò ra ngoài. Ninh Đà có bài riêng về máy khuấy trộn hóa chất trong khu vực dễ cháy nổ.

Xử lý nước thải: bể keo tụ, bể trung hòa, bể điều hòa và bể chứa bùn. Mỗi bể cần một chế độ khuấy khác nhau, ví dụ bể keo tụ cần khuấy chậm để bông cặn không vỡ, bể điều hòa cần khuấy đủ mạnh để bùn không lắng. Greatwall là một trong những hãng đầu tiên ở Trung Quốc làm máy khuấy cho hệ khử lưu huỳnh khói thải (FGD), và có Veolia, Suez, Kurita, Nalco, Paques trong danh sách đối tác ngành nước của hãng.

Nhiệt điện và xi măng: bể hấp thụ FGD, bể vôi sữa, bể thạch cao. Máy chạy trong bùn mài mòn, thường chọn side-entry CFJ để thay phớt không phải xả bể.

Thực phẩm và dược: bồn nấu, bồn lên men, bồn phối trộn. Ưu tiên top-entry hoặc kín từ tính MTS-C khi cần vô trùng.

Khai khoáng và luyện kim: bể hòa tách, bể tuyển, bể chứa quặng nghiền. Cần mô-men lớn và cánh chịu mài mòn, thuộc dải của GMR và bottom-entry.

Vì sao chọn máy khuấy Greatwall qua Ninh Đà

Greatwall Mixers thành lập năm 1993, có chứng nhận ISO 9001, ISO 14001, ISO 45001, thiết bị chế tạo theo CE và ATEX, hơn 50 nhân sự nghiên cứu phát triển, phòng thí nghiệm khuấy trộn từ năm 2002 với thiết bị đo vận tốc dòng PIV, nhớt kế Brookfield và máy phân tích cỡ hạt laser. Khách hàng của hãng có Dow, Cargill, Wanhua Chemical.

Ninh Đà là đại diện chính thức của Greatwall tại Việt Nam từ khâu tính chọn, báo giá, giao hàng đến phụ tùng thay thế. Chúng tôi cung cấp thiết bị và phụ tùng cho Hòa Phát, POSCO Việt Nam, Hyosung, VNSTEEL. Câu hỏi kỹ thuật của quý khách được trả lời bằng tài liệu và kết quả tính chọn của hãng, không phải ước lượng.

Câu hỏi thường gặp

Bồn 1.000 lít của tôi cần máy khuấy bao nhiêu kW?

Chưa trả lời được khi chỉ biết thể tích. Cùng 1.000 lít, khuấy nước sạch và khuấy bùn đặc cần hai cấp motor khác nhau. Gửi thêm độ nhớt, khối lượng riêng và mục tiêu khuấy, kỹ sư sẽ tính và báo lại cấp motor cụ thể.

Bồn đã có sẵn, chưa có lỗ lắp máy khuấy thì làm thế nào?

Gửi bản vẽ hoặc ảnh nắp bồn kèm kích thước. Ninh Đà tính vị trí lắp, kích thước mặt bích và tải trọng lên nắp, đưa vào bản vẽ để đơn vị chế tạo bồn gia công thêm.

Máy khuấy Greatwall có làm được cho khu vực dễ cháy nổ không?

Có. Thiết bị Greatwall chế tạo theo tiêu chuẩn ATEX. Khi gửi thông số, quý khách ghi rõ vùng nguy hiểm để chúng tôi chọn motor và phớt phù hợp.

Thời gian từ khi gửi thông số đến khi có báo giá là bao lâu?

Kỹ sư liên hệ lại trong ngày làm việc để xác nhận thông số. Thời gian ra báo giá kèm bản vẽ phụ thuộc độ phức tạp của bồn và dung dịch, sẽ được báo cụ thể ngay khi xác nhận thông số.

Ninh Đà có bán phớt và cánh khuấy thay thế cho máy đã lắp không?

Có. Phớt cơ khí đơn, phớt kép và các loại cánh khuấy Greatwall đều cung cấp theo model máy đã lắp. Xem danh mục phớt cơ khí và cánh khuấy trên website.
