Khi cần đặt phụ tùng thay thế, tra tài liệu kỹ thuật hay xác định máy có còn phù hợp với công thức mới hay không, tấm tem nhãn gắn trên hộp giảm tốc là nguồn thông tin đầu tiên nên đọc. Nắm được thông số kỹ thuật máy khuấy ghi trên tem giúp người vận hành trả lời được phần lớn câu hỏi mà không phải mở máy hay chờ tài liệu từ nhà cung cấp.
Bài viết hướng dẫn đọc từng trường trên tem nhãn của cụm khuấy, nhóm theo mục đích sử dụng, kèm ba phép kiểm tra chéo giúp phát hiện ngay khi một con số bị đọc nhầm.

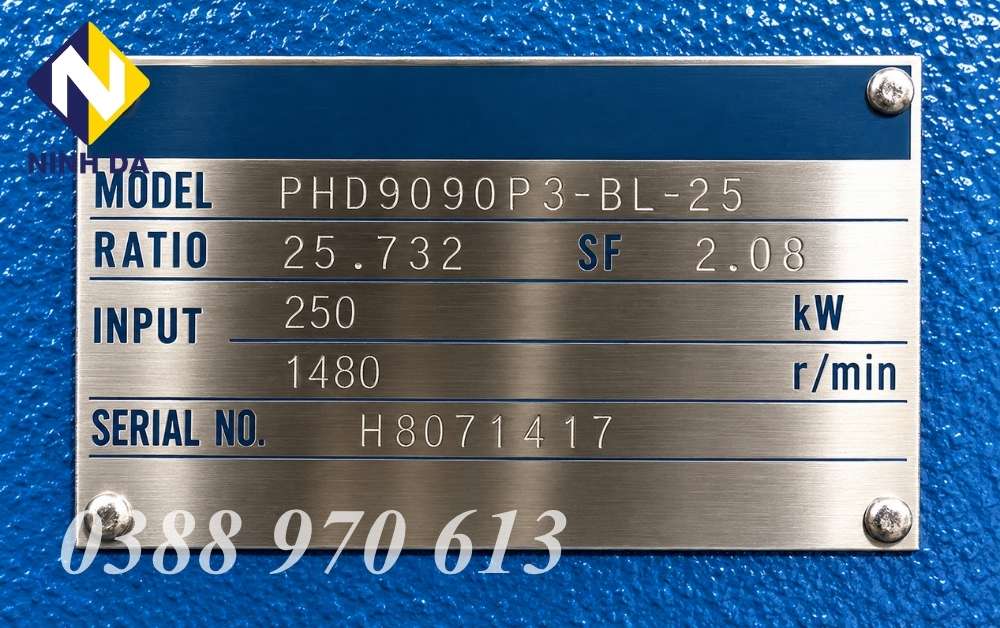

Tem nhãn nằm ở đâu và vì sao nên chụp lại ngay
Trên một cụm khuấy hoàn chỉnh thường có ít nhất hai tem: một của hộp giảm tốc và một của động cơ điện. Hai tem này ghi các thông số khác nhau và không thay thế cho nhau.
Tem thường nằm ở mặt bên vỏ hộp giảm tốc, vị trí dễ bị che khuất sau khi lắp lên nắp bồn. Vì vậy nên chụp ảnh cả hai tem ngay khi nhận máy, lưu vào hồ sơ thiết bị — sau vài năm vận hành trong môi trường hóa chất, chữ trên tem thường mờ đi đáng kể.
Nhóm 1 — Thông tin nhận diện
Nhóm này trả lời câu hỏi “đây chính xác là máy nào”, cần khi đặt phụ tùng hoặc yêu cầu bảo hành.
- Tên hãng và nhà sản xuất — với dòng máy khuấy Greatwall, tem ghi thương hiệu bộ giảm tốc kèm tên nhà máy sản xuất tại Chiết Giang.
- Model — mã cấu hình của máy. Đây là trường quan trọng nhất khi đặt linh kiện: cùng một dải công suất vẫn có nhiều cấu hình hộp giảm tốc khác nhau.
- Serial No. — số duy nhất của từng máy, dùng khi tra cứu lô sản xuất và xử lý bảo hành.
- Dấu chứng nhận (ví dụ CE) — cho biết máy được công bố phù hợp bộ tiêu chuẩn tương ứng.
- Logo nhà phân phối — đầu mối liên hệ khi cần hỗ trợ kỹ thuật hoặc phụ tùng tại Việt Nam.
Khi liên hệ đặt phụ tùng, gửi kèm ảnh tem luôn nhanh hơn mô tả bằng lời, vì model và serial thường có nhiều ký tự dễ đọc nhầm.
Nhóm 2 — Thông số vận hành
Nhóm này quyết định máy làm được việc gì. Bảng dưới đây giải thích ý nghĩa từng trường và điều cần chú ý khi đọc.
| Trường trên tem | Ý nghĩa | Lưu ý khi đọc |
|---|---|---|
| Input Speed (r/min) | Tốc độ quay của động cơ đưa vào hộp giảm tốc | Động cơ 4 cực chạy lưới 50 Hz thường quanh 1.450 r/min |
| Power (kW) | Công suất định mức của động cơ | Là công suất động cơ, không phải công suất khuấy thực tế cần cho mẻ |
| Output Speed (r/min) | Tốc độ quay thực tế của trục khuấy sau giảm tốc | Đây là con số quyết định chế độ khuấy; luôn kiểm tra chéo (xem mục dưới) |
| Ratio (tỷ số truyền) | Mức giảm tốc từ đầu vào xuống đầu ra | Không phải tem nào cũng in; có thể suy ra từ hai tốc độ |
Điểm hay bị hiểu nhầm nhất là Power. Đây là công suất động cơ được lắp, không phải công suất mà mẻ khuấy đòi hỏi. Hai đại lượng này chỉ trùng nhau khi máy được chọn vừa khít — điều hiếm gặp trong thực tế. Cách xác định công suất thực sự cần cho bồn của bạn, xem bài về công suất máy khuấy theo dung tích bồn.
Nhóm 3 — Thông tin phục vụ bảo trì
- Lubrication — hộp giảm tốc dùng dầu hay mỡ. Trường này quyết định loại vật tư cần chuẩn bị; dùng sai loại bôi trơn là nguyên nhân hỏng bánh răng sớm khá phổ biến.
- Cấp cách điện của động cơ (ghi trên tem động cơ) — là căn cứ để đánh giá động cơ có đang nóng quá mức cho phép hay không.
- Cấp bảo vệ IP — cho biết khả năng chống bụi và nước, cần đối chiếu với môi trường lắp đặt thực tế.
- Dòng định mức của động cơ — mốc so sánh khi đo dòng thực tế để phát hiện quá tải.
Ba phép kiểm tra chéo nên làm ngay khi đọc tem
Chữ trên tem có thể mờ, và ảnh chụp có thể làm mất một dấu chấm thập phân. Ba phép thử nhanh dưới đây giúp phát hiện số liệu bị đọc sai trước khi dùng nó để ra quyết định:
- Tốc độ đầu vào chia tốc độ đầu ra phải ra đúng tỷ số truyền. Nếu tem có in cả ba trường mà phép chia không khớp, chắc chắn có một số bị đọc nhầm.
- Đối chiếu tốc độ đầu ra với chế độ khuấy thực tế. Mỗi loại cánh khuấy có dải tốc độ làm việc riêng. Một con số lệch hẳn khỏi dải quen thuộc của loại cánh đang lắp là dấu hiệu cần đọc lại tem.

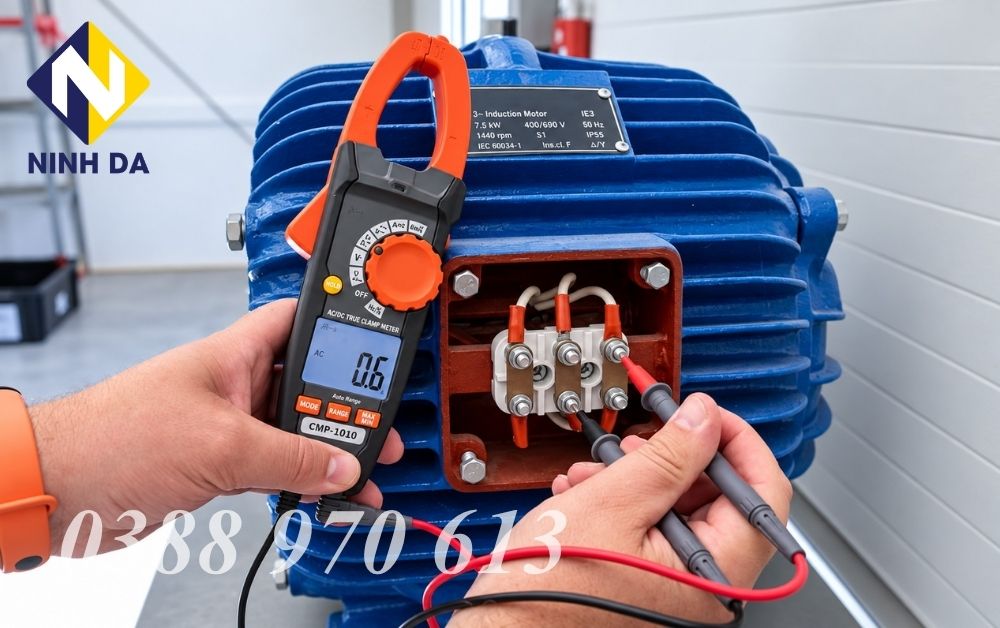

- Đối chiếu công suất với dòng điện đo được. Nếu dòng thực tế chạy sát hoặc vượt dòng định mức trong khi tải được cho là nhẹ, hoặc thông số trên tem không thuộc về máy này, hoặc máy đang có vấn đề.
Khi hai nguồn thông tin mâu thuẫn, catalogue của nhà sản xuất theo đúng mã model là căn cứ cuối cùng, không phải tem đã mờ.
Đọc xong tem thì dùng vào việc gì
Ba tình huống thường gặp nhất tại nhà máy:
- Đặt phụ tùng thay thế — model và serial cho phép nhà cung cấp tra đúng bản vẽ và kích thước, tránh gửi nhầm đời máy.
- Đánh giá khi đổi công thức — khi nguyên liệu mới nhớt hơn, tốc độ đầu ra và công suất trên tem là dữ liệu đầu tiên để biết cụm khuấy hiện có còn phù hợp hay phải nâng cấp.
- Chẩn đoán sự cố — dòng định mức và cấp cách điện là mốc so sánh khi máy nóng bất thường hoặc rung tăng. Xem thêm cách kiểm tra khi máy khuấy bị rung.
Khi tem nhãn đã mờ hoặc mất
Không hiếm gặp với máy chạy lâu năm trong môi trường ăn mòn. Thứ tự tìm lại thông tin:
- Hồ sơ thiết bị và biên bản bàn giao lúc lắp đặt.
- Hóa đơn hoặc hợp đồng mua — thường ghi mã model.
- Liên hệ nhà phân phối kèm ảnh tổng thể máy, ảnh mặt bích và kích thước trục đo được. Với các dòng phổ thông, những dữ kiện này thường đủ để khoanh vùng model.
Sau khi xác định lại, nên in tem phụ và gắn ở vị trí dễ đọc, đồng thời lưu ảnh vào hồ sơ thiết bị.
Câu hỏi thường gặp
Công suất trên tem có phải là công suất cần cho bồn của tôi không?
Không. Đó là công suất định mức của động cơ đang lắp trên máy. Công suất cần cho mẻ khuấy phụ thuộc dung tích bồn, độ nhớt, khối lượng riêng và loại cánh — phải tính riêng và so sánh với con số trên tem.
Tem hộp giảm tốc và tem động cơ khác nhau thế nào?
Tem hộp giảm tốc ghi model bộ giảm tốc, tốc độ vào/ra và loại bôi trơn. Tem động cơ ghi công suất, dòng định mức, cấp cách điện và cấp bảo vệ. Khi yêu cầu hỗ trợ kỹ thuật, nên gửi ảnh cả hai.
Tốc độ đầu ra thấp có phải là máy yếu không?
Ngược lại. Với cùng công suất, tốc độ đầu ra càng thấp thì mô-men trên trục càng lớn. Tốc độ thấp thường là lựa chọn có chủ đích cho môi chất nhớt hoặc quy trình cần khuấy nhẹ, tránh tạo bọt.
Có thể thay động cơ công suất lớn hơn mà giữ nguyên hộp giảm tốc không?
Không nên tự quyết định. Hộp giảm tốc có giới hạn mô-men riêng; lắp động cơ lớn hơn giới hạn đó sẽ dồn tải lên bánh răng và trục. Cần đối chiếu thông số cho phép của đúng model hộp giảm tốc trước khi thay.
