Trong tháp hấp thụ của hệ khử lưu huỳnh khói thải, máy khuấy không được phép dừng. Dịch hấp thụ có hạt rắn lơ lửng; ngừng khuấy vài giờ là cặn lắng xuống đáy tháp, và việc khởi động lại một tháp đã lắng cặn tốn kém hơn nhiều so với chính lần dừng đó. Nhưng phớt trục thì vẫn phải thay theo chu kỳ. Câu hỏi thật của người vận hành không phải “máy này mạnh bao nhiêu kW” mà là “thay phớt có phải xả bể không”.

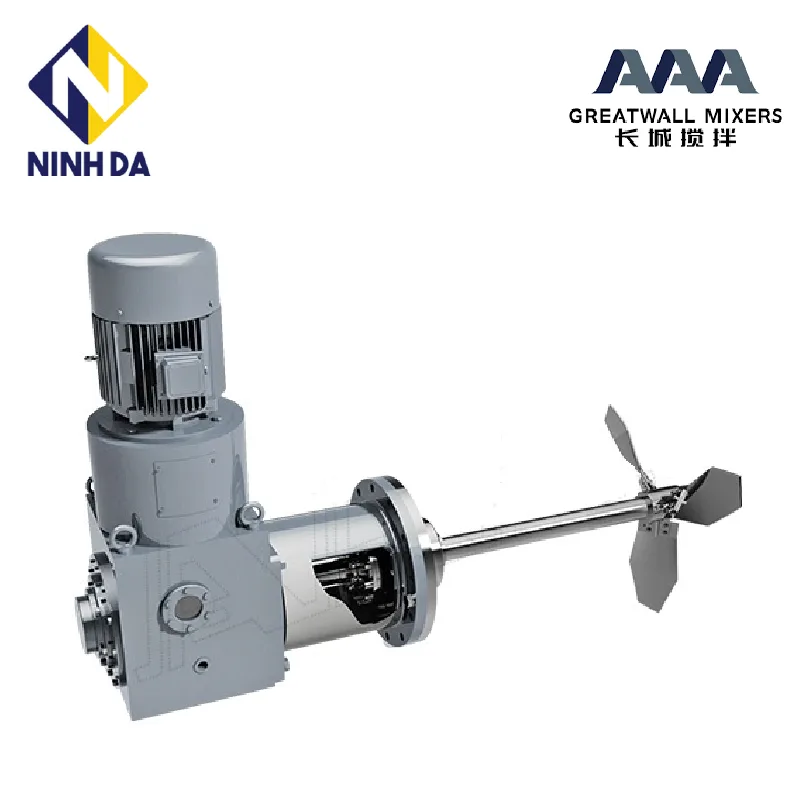

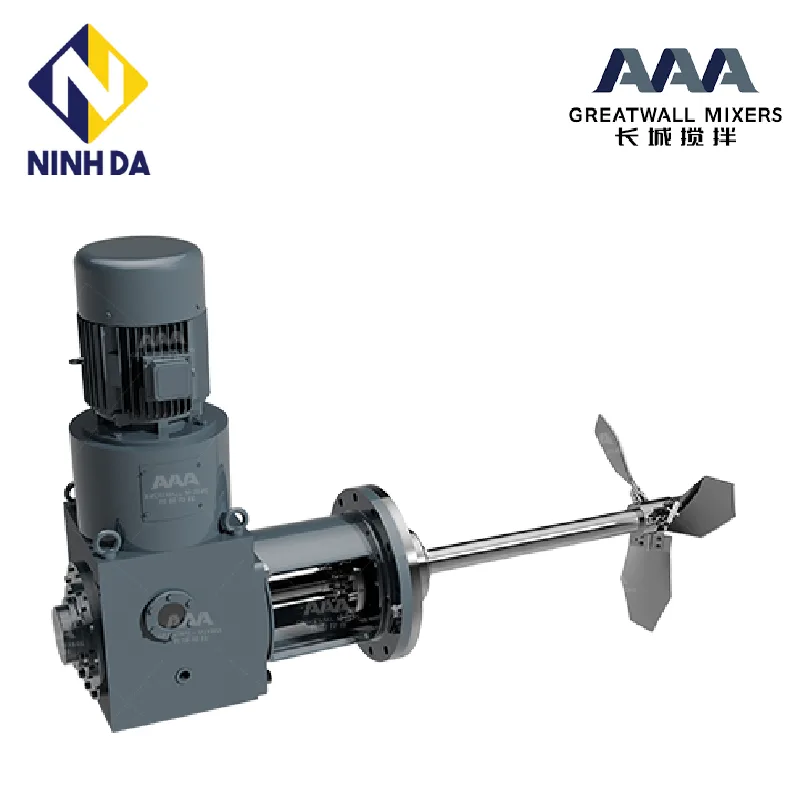

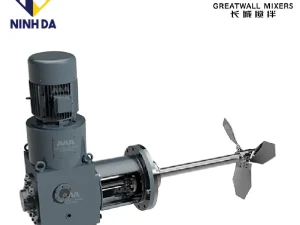

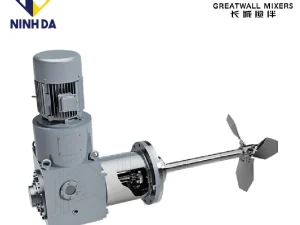

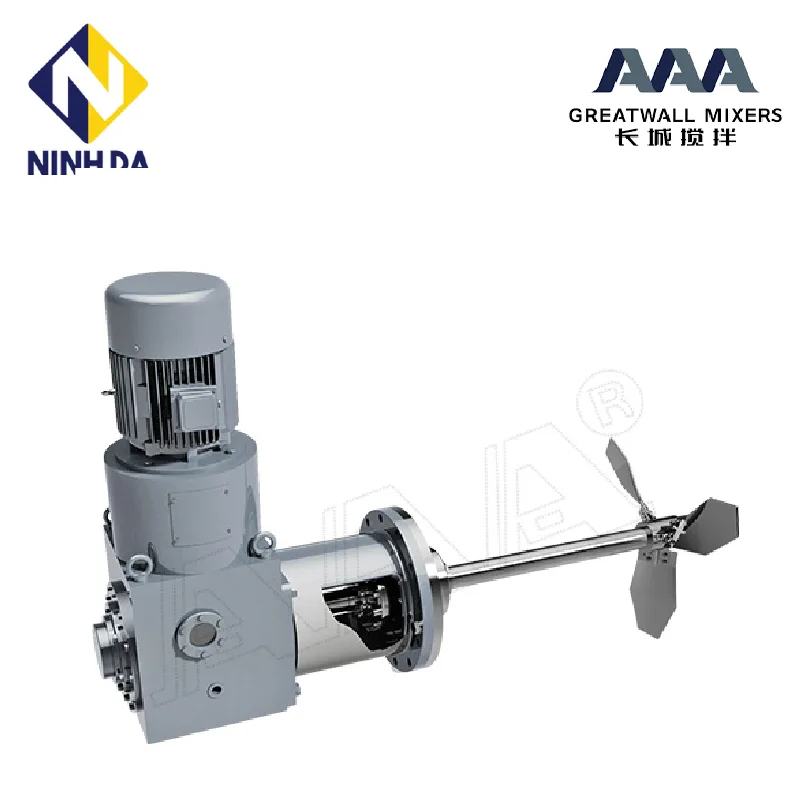

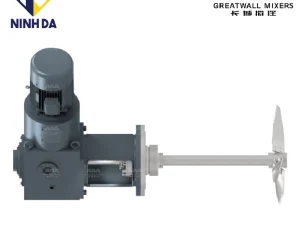

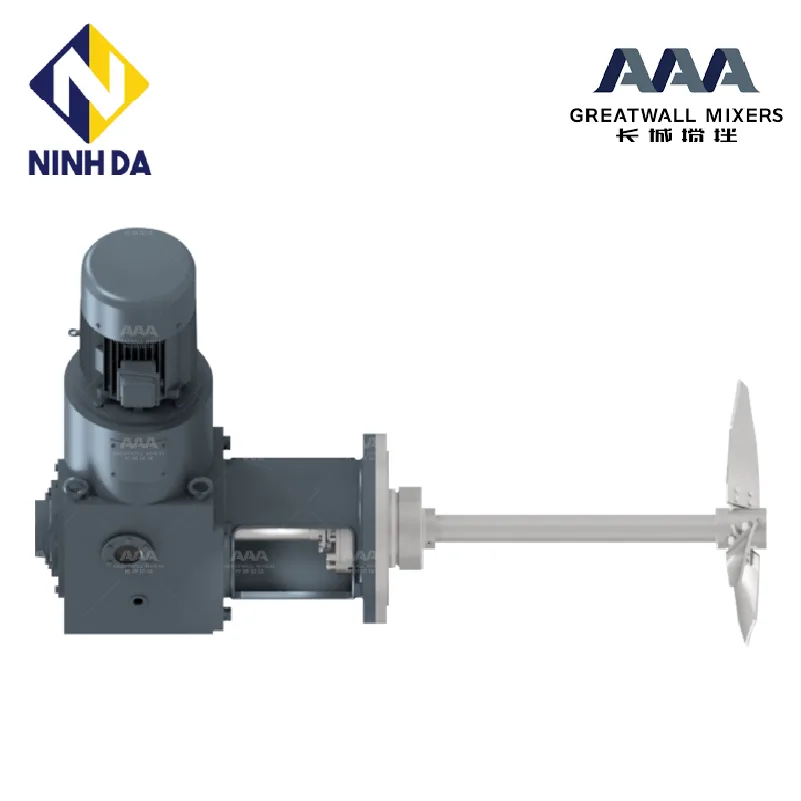

Máy khuấy trộn CFJ của Greatwall Mixers là dòng máy khuấy lắp hông (side-entry) góc lắp cố định, truyền động bằng một cặp bánh răng xoắn ốc. Hãng xếp dòng này vào nhóm Side-Entry với tên gọi Fixed-Angle Gear Drive và nêu rõ một lợi ích vận hành: cho phép bảo trì phớt mà không phải xả bể.
Bài viết này trình bày bảng chọn 5 cỡ máy CFJ1–CFJ5 của hãng, cấu hình phớt đi kèm, tiêu chuẩn ngành mà Greatwall tham gia soạn thảo cho đúng kiểu máy này, và mục so sánh để quý khách biết khi nào nên chọn CFJ thay vì hai dòng lắp hông còn lại.
Máy khuấy lắp hông giải quyết bài toán gì
Với tháp hấp thụ, bồn chứa dầu và bồn công nghệ cỡ lớn, lắp máy khuấy từ nắp xuống gặp ba trở ngại thực tế:
- Trục quá dài. Trục lắp đỉnh phải vươn từ nắp xuống gần đáy. Bể càng cao, trục càng dài, càng nặng, càng dễ võng — kéo theo yêu cầu ổ giữa, ổ đáy và chi phí.
- Kết cấu nắp không mang được tải. Nhiều bể chứa có mái mỏng hoặc mái không thiết kế để đỡ một cụm truyền động cùng toàn bộ tải trọng động của trục khuấy.
- Không có mặt bằng thao tác phía trên. Bể ngoài trời hoặc bể có sàn kỹ thuật phía trên biến mỗi lần bảo trì thành một kế hoạch cẩu.
Máy khuấy lắp hông đặt cụm truyền động trên thành bể, gần đáy, trục cắm ngang vào trong. Trục ngắn, tải nằm trên thành bể chứ không trên mái, và mọi thao tác bảo trì diễn ra ở cao độ người đứng làm việc được.
CFJ là phương án góc lắp cố định trong nhóm này: cụm truyền động bắt cứng vào bích trên thành bể theo một góc đã chọn từ khâu thiết kế, luồng phun đi theo một tuyến ổn định trong bể. Đây là ưu điểm khi ta muốn tạo dòng tuần hoàn có định hướng và biết trước tuyến đó phải đi đâu — và cũng là lý do khâu tính toán góc lắp ban đầu quan trọng hơn hẳn so với máy lắp đỉnh.
Bảng chọn — thông số chính 5 cỡ máy CFJ
| Cỡ máy | Cấp công suất động cơ (kW) | ĐC 4 cực – tỷ số i_I | ĐC 4 cực – i_II | ĐC 6 cực – i_I | ĐC 6 cực – i_II |
|---|---|---|---|---|---|
| CFJ1 | 0,55 · 0,75 · 1,1 · 1,5 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CFJ2 | 2,2 · 3 · 4 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CFJ3 | 5,5 · 7,5 · 11 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CFJ4 | 15 · 18,5 · 22 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CFJ5 | 30 · 37 · 45 | 340 r/min | 250 r/min | 230 r/min | 170 r/min |
Cách đọc bảng này. Mỗi cỡ máy là một cụm truyền động, và trong cùng một cỡ có nhiều cấp công suất động cơ. Bốn cột tốc độ tương ứng với hai loại động cơ (4 cực và 6 cực) nhân với hai tỷ số truyền của hộp bánh răng. Nghĩa là tốc độ trục ra được chọn từ cấu hình động cơ + tỷ số truyền, không phải điều chỉnh vô cấp. Muốn tốc độ nằm ngoài bốn mức này thì phải bàn phương án biến tần với hãng ngay từ khi đặt hàng.
Một chi tiết đáng chú ý: cỡ CFJ5 có bộ tốc độ riêng — 340 / 250 / 230 / 170 r/min thay vì 350 / 280 / 230 / 190 như bốn cỡ nhỏ hơn. Đây không phải lỗi in; cỡ lớn nhất dùng cấu hình hộp khác nên tốc độ đầu ra lệch đi. Khi so sánh chào giá giữa các nhà cung cấp, đây là chỗ dễ bị lẫn.
Dải tốc độ. Dòng CFJ có dải tốc độ 170 ~ 350 rpm: 170 r/min là mức thấp nhất (CFJ5, động cơ 6 cực, tỷ số i_II) và 350 r/min là mức cao nhất (CFJ1–CFJ4, động cơ 4 cực, tỷ số i_I).
Về công suất. Bảng 5 cỡ ở trên cho cấp công suất động cơ của từng cỡ máy, đầy đủ hơn một câu “lên đến X kW” và là thứ thực sự dùng được khi chọn máy.
Truyền động bánh răng xoắn ốc và kết cấu bỏ khớp nối
Hai đặc điểm kết cấu của CFJ được hãng nêu đích danh:
Một cặp bánh răng xoắn ốc (spiral gears). Hãng cũng gọi cụm truyền động này là bánh răng côn xoắn. Truyền động bánh răng cho phép đặt cụm giảm tốc gọn ngay sau mặt bích lắp — quan trọng với máy lắp hông, vì toàn bộ khối lượng cụm truyền động là tải công-xôn treo trên thành bể.
Trục khuấy siết bằng bạc côn (cone sleeve) trong trục rỗng của hộp — đã bỏ khớp nối. Đây là chi tiết dễ bị bỏ qua nhưng ảnh hưởng trực tiếp tới vận hành. Ở kết cấu có khớp nối, khớp nối là một điểm cần đồng tâm, một điểm phát sinh rung khi lệch tâm, và một hạng mục bảo trì riêng. Bỏ khớp nối bằng cách siết trục trực tiếp vào trục rỗng của hộp giảm tốc nghĩa là bớt một điểm hỏng trên đường truyền mô-men, và bớt một công đoạn căn chỉnh khi lắp đặt hoặc sau mỗi lần tháo trục.
Thay phớt không cần xả bể — lợi ích vận hành lớn nhất của dòng này
Đây là điểm mà chúng tôi khuyên quý khách cân nhắc kỹ nhất khi so sánh chi phí vòng đời.
Hãng nêu rõ CFJ cho phép bảo trì phớt mà không cần xả bể.
Với một tháp hấp thụ FGD hoặc một bồn chứa cỡ lớn chạy liên tục, khác biệt giữa có và không có khả năng này là khác biệt giữa một ca dừng máy và một đợt dừng nhiều ngày:
- Không xả bể: cô lập máy khuấy, thay cụm phớt, chạy lại. Thời gian tính bằng giờ.
- Phải xả bể: bơm hết dịch sang bể chứa tạm (nếu có), xử lý phần dịch không dùng lại được, thông gió và làm sạch để người vào được, thay phớt, vệ sinh, nạp lại, khởi động lại quá trình. Thời gian tính bằng ngày, và phần lớn chi phí không nằm ở cái phớt.
Cấu hình đi kèm. Hãng ghi rõ CFJ dùng cho môi chất phức tạp có chứa hạt rắn, đi kèm phớt cơ khí series 261 và cơ cấu ngắt khẩn cấp. Cơ cấu ngắt khẩn cấp chính là bộ phận cho phép cô lập đường trục khỏi dịch trong bể khi cần thao tác phớt.
Phớt 261 — thông số điều kiện làm việc:
| Hạng mục | Giá trị |
|---|---|
| Kiểu phớt | Đơn diện, kiểu cartridge, nhiều lò xo dọc trục, có ổ bi tích hợp, kiểu cân bằng |
| Cặp ma sát | Cứng đối cứng (hard–hard) — chọn cho môi chất có hạt rắn |
| Nhiệt độ làm việc | −10 °C ~ 130 °C |
| Áp suất làm việc | 0 ~ 0,6 MPa |
| Tốc độ dài | 0 ~ 3 m/s |
| Ứng dụng hãng nêu đích danh | Tháp hấp thụ khử lưu huỳnh khói (FGD) · bể lên men biogas · bồn chứa dầu |
Series 261 được hãng mô tả là phớt chuyên dùng cho máy khuấy lắp bên hông. Cặp ma sát cứng–cứng là lựa chọn có chủ đích: hạt rắn trong dịch sẽ mài mòn nhanh một mặt phớt mềm, nên với dịch FGD hay dịch bùn, đây là cấu hình đúng chứ không phải cấu hình cao cấp hơn cho sang.
Một lưu ý về giới hạn. Ba con số trên là điều kiện làm việc của phớt 261, không phải của toàn bộ máy khuấy CFJ. Nếu môi chất của quý khách vượt 130 °C hoặc 0,6 MPa, việc cần làm là chọn cấu hình phớt khác chứ không phải kết luận CFJ không dùng được — Greatwall có 16 series phớt cơ khí, và cấu hình được chốt theo từng bài toán.
Tiêu chuẩn T/ZZB 0665-2018 — vì sao chi tiết này đáng chú ý
Trong danh mục tiêu chuẩn mà Greatwall Mixers tham gia soạn thảo có một tiêu chuẩn dành riêng cho đúng kiểu máy này:
T/ZZB 0665-2018 — 烟气脱硫吸收塔侧入式搅拌机 / Side entry mixer for flue gas desulfurization absorption tower (Máy khuấy lắp hông cho tháp hấp thụ khử lưu huỳnh khói thải)
Đây không phải một chứng nhận chung chung mà là tiêu chuẩn viết cho chính chủng loại thiết bị đang bàn: máy khuấy lắp hông, dùng trong tháp hấp thụ FGD. Một nhà chế tạo tham gia soạn thảo tiêu chuẩn cho một chủng loại thiết bị thường là nhà chế tạo đã làm chủng loại đó đủ lâu để biết cái gì hỏng trước, cái gì cần quy định.
Hãng cũng cho biết mình là một trong những đơn vị tham gia sớm nhất tại Trung Quốc vào lĩnh vực thiết bị khuấy cho khử lưu huỳnh khói thải, và nêu ứng dụng của dòng CFJ là tháp hấp thụ FGD và bồn chứa dầu.
Ứng dụng của máy khuấy CFJ
Các ứng dụng hãng nêu cho dòng CFJ:
- Tháp hấp thụ của hệ khử lưu huỳnh khói thải (FGD) — giữ hạt rắn trong dịch hấp thụ ở trạng thái lơ lửng, chống lắng ở đáy tháp.
- Bồn chứa dầu (oil storage tank) — chống phân lớp và chống lắng cặn đáy bồn.
- Bể lên men biogas — ứng dụng nêu cùng nhóm với phớt 261 đi kèm dòng máy.
- Môi chất phức tạp có chứa hạt rắn nói chung — đây là định vị mà hãng đặt cho dòng CFJ.
Nếu bể của quý khách không nằm trong các nhóm trên, chúng tôi vẫn xét được và sẽ xác nhận với hãng trước khi chào.
Khi nào chọn CFJ thay vì CKJ hoặc CPT
Greatwall Mixers có ba dòng máy khuấy lắp hông đang được Ninh Đà cung cấp, và chúng khác nhau ở hai trục: cơ cấu góc lắp và kiểu truyền động. Bảng dưới đây so sánh ba dòng:
| CFJ | CKJ | CPT | |
|---|---|---|---|
| Cơ cấu góc lắp | Góc cố định | Điều chỉnh được góc (hãng gọi Swivel Angles) | Góc cố định |
| Kiểu truyền động | Cặp bánh răng xoắn ốc | Bánh răng, kèm cơ cấu góc | Đai răng đồng bộ, kết cấu hộp |
| Bảng chọn | 5 cỡ CFJ1–CFJ5 | 5 cỡ CKJ1–CKJ5 | Ma trận 4 cỡ CPT2–CPT5 × 13 mức công suất |
| Định vị hãng nêu | Môi chất phức tạp có hạt rắn (kèm phớt 261 + cơ cấu ngắt khẩn cấp) | Bồn chứa siêu lớn: bồn bùn, bồn dầu thô; yêu cầu độ trộn cao | Môi chất phức tạp có hạt rắn (kèm phớt 261 + cơ cấu ngắt khẩn cấp) |
Chọn CFJ khi:
- Góc lắp xác định được từ khâu thiết kế và không cần đổi. Tháp hấp thụ FGD, bồn chứa dầu có hình học và chế độ vận hành ổn định — tuyến dòng chảy tính một lần là dùng suốt vòng đời. Trả tiền cho cơ cấu chỉnh góc trong trường hợp này là trả cho thứ không dùng đến.
- Cần cụm truyền động gọn, mô-men truyền qua bánh răng. Truyền động bánh răng không có bộ phận đàn hồi trung gian; toàn bộ mô-men đi qua cặp bánh răng ăn khớp trực tiếp.
- Đây là ứng dụng FGD hoặc bồn chứa dầu. Hai ứng dụng này được hãng nêu đích danh cho dòng CFJ, và có hẳn một tiêu chuẩn ngành viết cho chủng loại máy khuấy lắp hông dùng ở tháp FGD mà hãng tham gia soạn thảo.
Cân nhắc máy khuấy trộn CKJ với cơ cấu điều chỉnh góc lắp khi bể rất lớn và quý khách cần khả năng thay đổi hướng luồng phun — hãng đặt dòng CKJ ở nhóm bồn chứa siêu lớn như bồn bùn và bồn dầu thô, nơi yêu cầu độ trộn cao hơn.
Cân nhắc máy khuấy trộn CPT truyền động đai khi quý khách muốn cụm truyền động có khâu đàn hồi giữa động cơ và trục khuấy, và chấp nhận đai là hạng mục hao mòn cần thay định kỳ. CPT cùng định vị “môi chất có hạt rắn” như CFJ, nên đây thực sự là lựa chọn giữa bánh răng và đai, không phải giữa hai ứng dụng khác nhau.
Cần chuẩn bị gì để chọn đúng cỡ CFJ
Bảng chọn cho biết có những cỡ máy nào, nhưng việc chọn cỡ nào là bài toán tính theo bể. Để Ninh Đà làm việc với hãng và trả lại cấu hình chính xác, quý khách chuẩn bị sáu nhóm dữ kiện:
- Kích thước và dung tích bể — đường kính, chiều cao cột dịch làm việc, hình dạng đáy. Với máy lắp hông, đây là dữ kiện quan trọng nhất vì nó quyết định luồng phun phải đi được bao xa.
- Môi chất — thành phần, khối lượng riêng, độ nhớt ở nhiệt độ vận hành (không phải ở nhiệt độ phòng), tính ăn mòn.
- Pha rắn — hàm lượng, cỡ hạt, khối lượng riêng hạt, và bể hiện đã có cặn lắng hay chưa. “Giữ không cho lắng” và “huy động lại cặn đã lắng” là hai bài toán khác nhau về độ khó.
- Nhiệt độ và áp suất làm việc — hai con số này quyết định cấu hình phớt trực tiếp; phớt 261 có giới hạn riêng đã nêu ở trên.
- Điều kiện lắp đặt — vật liệu và chiều dày thành bể, vị trí khoét được bích, khoảng trống thao tác bên ngoài thành bể, và bể có xả cạn được không. Điểm cuối liên quan trực tiếp tới phương án bảo trì phớt.
- Điều kiện vận hành và hồ sơ — chạy liên tục hay gián đoạn, yêu cầu phòng nổ nếu bể nằm trong khu vực phân vùng nguy hiểm, cấp điện áp lưới, và các tiêu chuẩn mà chủ đầu tư yêu cầu.
Có đủ sáu nhóm dữ kiện, chúng tôi chốt cỡ máy, cấu hình cánh, cấu hình phớt và góc lắp, rồi ghi mọi thông số vào bản chào giá — để kỹ thuật của quý khách thẩm định được thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, mã chứng khoán 839894.
- Tham gia soạn thảo T/ZZB 0665-2018 — tiêu chuẩn máy khuấy lắp hông cho tháp hấp thụ khử lưu huỳnh khói thải. Đây là tiêu chuẩn viết cho đúng chủng loại thiết bị của trang này.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Đạt ISO 9001, ISO 14001, ISO 45001, ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có dịch vụ chứng kiến chạy thử xuất xưởng từ xa (Remote FAT) và thử mô phỏng bằng nước trước khi giao hàng.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn CFJ là loại máy khuấy gì?
CFJ là dòng máy khuấy lắp hông (side-entry) của Greatwall Mixers, có góc lắp cố định và truyền động bằng một cặp bánh răng xoắn ốc. Cụm truyền động bắt trên thành bể gần đáy, trục cắm ngang vào trong. Hãng định vị dòng này cho môi chất phức tạp có chứa hạt rắn.
2. Máy khuấy CFJ có bao nhiêu cỡ và công suất thế nào?
Greatwall Mixers có bảng chọn năm cỡ máy, từ CFJ1 đến CFJ5. Mỗi cỡ gồm ba đến bốn cấp công suất động cơ; cấp nhỏ nhất trong bảng là 0,55 kW, cấp lớn nhất là 45 kW.
3. Thay phớt máy khuấy CFJ có phải xả bể không?
Greatwall Mixers nêu rõ dòng CFJ cho phép bảo trì phớt mà không cần xả bể. Dòng máy đi kèm phớt cơ khí series 261 và cơ cấu ngắt khẩn cấp để cô lập đường trục khỏi dịch trong bể. Với tháp hấp thụ FGD chạy liên tục, đây là khác biệt giữa dừng vài giờ và dừng nhiều ngày.
4. Tốc độ trục ra của máy khuấy CFJ là bao nhiêu?
Có bốn mức tốc độ theo cấu hình động cơ và tỷ số truyền: 350, 280, 230 và 190 vòng/phút với các cỡ CFJ1 đến CFJ4; riêng CFJ5 là 340, 250, 230 và 170 vòng/phút. Dải tốc độ của cả dòng là 170 đến 350 vòng/phút.
5. Nên chọn CFJ hay CKJ, CPT cho bể của tôi?
Chọn CFJ khi góc lắp xác định được từ khâu thiết kế và không cần đổi, điển hình là tháp hấp thụ FGD và bồn chứa dầu. Chọn CKJ khi cần điều chỉnh được góc lắp cho bồn chứa siêu lớn. Chọn CPT khi muốn truyền động đai thay cho bánh răng, cùng định vị môi chất có hạt rắn.
Nhận tư vấn và báo giá máy khuấy trộn CFJ
Gửi cho chúng tôi kích thước bể, môi chất, hàm lượng pha rắn và điều kiện nhiệt độ – áp suất — Ninh Đà sẽ đề xuất cỡ máy CFJ phù hợp, kèm cấu hình cánh khuấy, cấu hình phớt và thông số chính thức của Greatwall Mixers để bộ phận kỹ thuật của quý khách thẩm định.
