Máy Khuấy Bồn Kín Cần Chọn Phớt Cơ Khí Như Thế Nào?

Trong máy khuấy trộn hóa chất bồn kín, vị trí dễ phát sinh rò rỉ nhất không nằm ở vách bồn mà nằm tại điểm trục khuấy xuyên qua nắp bồn. Lựa chọn đúng phớt cơ khí máy khuấy là yếu tố quyết định để kiểm soát bay hơi, chống phát tán mùi, duy trì áp suất/chân không và đảm bảo an toàn tuyệt đối khi vận hành. Bài viết này hướng dẫn chi tiết cách đánh giá và lựa chọn giải pháp làm kín tối ưu từ packing seal, single seal, double seal đến truyền động từ magnetic drive.

Nội dung

Vì sao máy khuấy bồn kín bắt buộc phải quan tâm đến phớt?

Thiết kế bồn kín không đồng nghĩa với việc toàn bộ hệ thống đã hoàn toàn được làm kín. Trục khuấy bắt buộc phải đâm xuyên từ môi trường bên ngoài vào bên trong lòng bồn để truyền chuyển động quay từ động cơ đến cánh khuấy.

Điểm yếu của bồn kín nằm ở cổ trục khuấy

Tại cổ trục, linh kiện xoay (trục khuấy) và linh kiện tĩnh (nắp bồn, mặt mặt bích) giao nhau. Nếu không có bộ phận làm kín chuyên dụng, hóa chất hoặc khí gas bên trong sẽ nhanh chóng rò rỉ ra ngoài qua khe hở này.

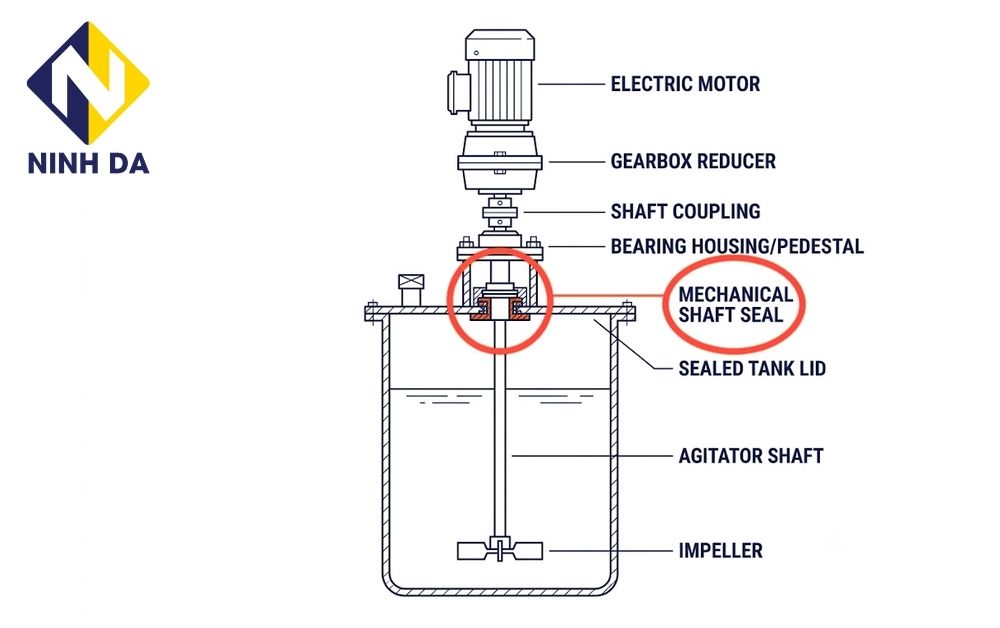

Sơ đồ truyền động và vị trí làm kín trên máy khuấy bồn kín:

Nhiệm vụ của hệ thống phớt là duy trì sự ngăn cách tuyệt đối giữa môi chất trong bồn (lỏng, hơi, khí trơ) và môi trường bên ngoài xưởng sản xuất.

Hậu quả khi chọn sai phớt làm kín

Chọn sai giải pháp phớt cho máy khuấy hóa chất bồn kín sẽ dẫn đến nhiều rủi ro kỹ thuật:

Dung môi bay hơi, phát tán mùi độc hại ra nhà xưởng.
Thất thoát nguyên vật liệu đắt tiền, làm suy giảm nồng độ hóa chất.
Nguy cơ cháy nổ nếu hóa chất thuộc nhóm khí/hơi dễ bùng cháy tiếp xúc với tia lửa điện từ thiết bị ngoại vi.
Hơi ăn mòn thoát ra làm hư hỏng vòng bi (bearing), hộp giảm tốc (gearbox) và động cơ.
Không duy trì được mức chân không hoặc áp suất vận hành theo yêu cầu công nghệ.
Dừng máy đột ngột, tăng tần suất bảo trì và nguy cơ nhiễm bẩn sản phẩm.

Trước khi chọn phớt cho máy khuấy trộn hóa chất cần biết những thông tin nào?

Việc lựa chọn hệ thống làm kín trục không thể thực hiện cảm tính mà phải dựa trên tập hợp đầy đủ thông số kỹ thuật vận hành.

Đánh giá tính chất hóa chất và điều kiện vận hành

Máy khuấy top-entry (lắp đỉnh) thường có cụm phớt làm việc hoàn toàn trong vùng không gian hơi (vapor space) ở trên cùng của bồn, khác với phớt bơm vốn luôn chìm trong chất lỏng. Điều này đòi hỏi phớt máy khuấy phải chịu được điều kiện bôi trơn kém hơn và có khả năng bù đắp độ đảo hướng kính (radial run-out) của trục tốt hơn.

Checklist thông tin bắt buộc trước khi chọn phớt

Cần thu thập đầy đủ các dữ liệu kỹ thuật theo bảng dưới đây trước khi quyết định chủng loại phớt:

Nhóm thông tin	Dữ liệu kỹ thuật cần xác định
Tính chất hóa chất	Tên hóa chất, bảng SDS, nồng độ, khả năng ăn mòn
Mức độ an toàn	Tính độc hại, khả năng bùng cháy, độ bay hơi, mùi hôi
Áp suất làm việc	Áp suất thường, áp suất âm (chân không), hoặc áp suất dương (bar/MPa)
Nhiệt độ vận hành	Nhiệt độ phản ứng (°C), nhiệt độ khi vệ sinh CIP/SIP
Cơ lý tính dung dịch	Độ nhớt (cP), tỷ trọng (kg/m³), có chứa hạt rắn/tinh thể hay không
Thông số trục khuấy	Đường kính trục (mm), tốc độ quay (RPM), độ đảo trục hướng kính
Vật liệu chế tạo	Inox 304, Inox 316L, Hastelloy, PTFE, phủ Ceram/Coating
Yêu cầu làm kín	Chấp nhận rò rỉ vết nhỏ hay yêu cầu kín tuyệt đối 100%

Các loại phớt cơ khí máy khuấy dùng cho bồn kín

Có 4 giải pháp làm kín phổ biến cho máy khuấy bồn kín: Packing seal, Single mechanical seal, Double mechanical seal và Magnetic drive.

Packing seal (Hộp chèn) – Đơn giản nhưng hạn chế cho bồn kín

Packing seal (stuffing box) sử dụng các dây tết chèn mềm ép chặt xung quanh cổ trục để cản trở hóa chất rò rỉ ra ngoài.

Ưu điểm: Cấu tạo cơ khí đơn giản, chi phí mua mới rẻ, dễ dàng xiết bổ sung hoặc thay mới ngay tại nhà máy.
Hạn chế: Luôn duy trì một tỷ lệ rò rỉ tối thiểu để bôi trơn dây tết, tạo ma sát lớn làm mòn trục/sleeve, yêu cầu căn chỉnh định kỳ.
Khi nào nên dùng: Dùng cho bồn chứa chất lỏng không độc hại, không bay hơi, không có áp suất cao (áp suất < 0.6 MPa, nhiệt độ < 100°C).
Khi nào không dùng: Hóa chất độc hại, dung môi dễ bay hơi, bồn duy trì chân không nghiêm ngặt hoặc bồn có áp suất cao.

Single mechanical seal (Phớt cơ khí đơn) – Phù hợp bồn hóa chất thông thường

Single mechanical seal (như dòng GW204 hoặc 212) sử dụng một cặp mặt chà phẳng (động và tĩnh) ép sát vào nhau nhờ lực lò xo để làm kín.

Ưu điểm: Độ kín vượt trội so với packing seal, loại bỏ tình trạng mòn trục, vận hành ổn định ở tốc độ quay cao. Các dòng phớt đơn dạng cartridge giúp lắp đặt nhanh chóng.
Hạn chế: Nếu mặt chà bị nứt gãy hoặc xước do hạt rắn, hóa chất sẽ rò rỉ trực tiếp ra môi trường. Không phù hợp với chất lỏng cực kỳ độc hại hoặc chất dễ kết tinh.
Ứng dụng: Thích hợp cho bồn kín chứa hóa chất ít độc hại, độ bay hơi từ thấp đến trung bình, làm việc ở áp suất thường hoặc áp suất nhẹ (từ -0.1 MPa đến 0.6 MPa).

Trong dải Greatwall, cấu hình đơn diện thông dụng là series GW204 — dải làm việc −10 ~ 250 °C, ATM ~ 0,6 MPa, tốc độ dài 0 ~ 2 m/s; bản GW204H có thêm giếng hứng mạt ngăn mạt ma sát rơi vào bồn. Xem cấu hình và vật liệu ở trang phớt cơ khí đơn.

Double mechanical seal (Phớt cơ khí đôi) – Kiểm soát rò rỉ nghiêm ngặt

Double mechanical seal (như dòng 205, 206, GW2007) bố trí hai cặp mặt chà nối tiếp nhau. Khoảng không giữa hai mặt phớt được nạp đầy bởi chất lỏng bôi trơn/làm mát (barrier/buffer fluid) lấy từ bình phụ trợ (seal pot).

Ưu điểm: Tạo ra lớp cách ly an toàn kép. Ngăn ngừa tuyệt đối hóa chất bên trong bồn phát tán ra môi trường ngay cả khi mặt phớt bên trong gặp sự cố.
Hạn chế: Chi phí đầu tư cao, cấu tạo phức tạp, bắt buộc phải lắp đặt hệ thống bình phụ trợ (seal pot) kèm cảm biến giám sát áp suất và mức chất lỏng.
Ứng dụng: Bắt buộc sử dụng cho máy khuấy hóa chất độc hại, bồn chứa dung môi dễ cháy nổ, hóa chất có mùi hôi gắt, bồn phản ứng áp suất cao (1.6 – 2.5 MPa) hoặc bồn giữ chân không sâu.

Ba series song diện phân theo áp suất bồn: GW205 tới 0,6 MPa, 206 tới 1,6 MPa, GW2007 tới 2,5 MPa — chi tiết cụm cartridge và ổ bi tích hợp xem ở trang phớt cơ khí đôi.

Magnetic drive (Truyền động từ) – Giải pháp loại bỏ điểm xuyên trục

Magnetic drive agitator (như dòng MTC hoặc MTS-C) không sử dụng trục đâm xuyên nắp bồn. Động cơ bên ngoài quay cụm nam châm ngoài, truyền lực từ xuyên qua một vỏ bọc kín (isolation sleeve) đến cụm nam châm trong để quay cánh khuấy.

Ưu điểm: Loại bỏ hoàn toàn ma sát động tại cổ trục, đạt mức độ làm kín không rò rỉ (0% leakage), hoàn hảo cho môi trường siêu sạch hoặc siêu độc.
Hạn chế: Chi phí đầu tư rất cao, bị giới hạn mô-men xoắn (torque), không phù hợp với dung dịch có độ nhớt quá cao (> 1000 cP) hoặc chứa nhiều hạt rắn từ tính.
Ứng dụng: Dùng trong bồn phản ứng sinh học, dược phẩm vệ sinh CIP/SIP, hóa chất siêu tinh khiết hoặc hóa chất độc hại mức độ đặc biệt.

Chọn phớt theo áp suất trong bồn

Áp suất bên trong bồn chứa tác động trực tiếp lên mặt phớt cơ khí. Chọn sai cấp áp suất của phớt sẽ làm biến dạng mặt chà hoặc thổi bung hệ thống làm kín.

Bồn áp suất thấp đến trung bình (≤ 0.6 MPa)

Với bồn làm việc ở áp suất khí quyển hoặc áp suất nhẹ (≤ 0.6 MPa), có thể sử dụng phớt cơ khí đơn cân bằng (balanced single mechanical seal) như mã GW204 hoặc 201.
Nếu môi chất là nước thải hoặc hóa chất thông thường, phớt đơn giúp tối ưu chi phí đầu tư.

Bồn áp suất cao (0.6 MPa đến 2.5 MPa)

Bồn phản ứng áp suất cao bắt buộc phải sử dụng phớt cơ khí kết cấu cân bằng (balanced seal design) để giảm tải trọng thủy lực tác động lên mặt chà, ngăn ngừa quá nhiệt và mài mòn nhanh.
Các dòng phớt đôi như 206, 207 hoặc GW2007 được thiết kế chịu áp suất đến 2.5 MPa. Áp suất của chất lỏng bôi trơn (barrier fluid) trong bình seal pot phải luôn duy trì cao hơn áp suất trong bồn từ 0.1 – 0.2 MPa để đảm bảo hóa chất không bị đẩy ngược vào buồng phớt.

Chọn phớt cho bồn chân không

Vận hành trong điều kiện chân không đặt ra thách thức trái ngược so với bồn áp suất: nguy cơ không khí từ bên ngoài bị hút ngược vào bên trong bồn.

Thách thức khi vận hành chân không

Không khí lọt vào bồn sẽ phá vỡ độ chân không, gây hỏng phản ứng hóa học, làm oxy hóa sản phẩm hoặc tạo bọt khí.
Phớt thông thường có thể bị hở do hướng chênh lệch áp suất bị đảo ngược.

Lựa chọn cấu hình phớt cho bồn chân không

Packing seal: Không khuyến nghị sử dụng vì rủi ro lọt khí cực kỳ cao.
Single seal: Chỉ dùng các dòng phớt đơn thiết kế chuyên dụng cho chân không nhẹ (như mã 212 có mặt chà xông ngắt và O-ring chịu nhiệt/chân không).
Double seal & Magnetic drive: Là lựa chọn tiêu chuẩn cho bồn chân không sâu. Phớt đôi duy trì áp suất dâng trong buồng phớt giúp ngăn chặn hoàn toàn hiện tượng xâm nhập khí từ bên ngoài.

Chọn phớt cho hóa chất độc hại

Đối với hóa chất nguy hiểm (axit đậm đặc, kiềm mạnh, chất độc sinh học), tiêu chuẩn an toàn lao động và bảo vệ môi trường là ưu tiên số một.

Vì sao không dùng phớt đơn hay packing?

Packing seal và single mechanical seal luôn tồn tại rủi ro rò rỉ khi gặp sự cố mài mòn cơ học. Sự cố tràn hóa chất độc hại gây nguy hiểm trực tiếp đến tính mạng công nhân và làm dừng toàn bộ dây chuyền sản xuất.

Phớt đôi kết hợp hệ thống giám sát

Khuyên dùng dòng phớt cơ khí đôi (Double mechanical seal) tích hợp hệ thống bình phụ trợ (Seal Pot System). Khi mặt phớt bên trong bị hỏng, chất lỏng bôi trơn an toàn sẽ chảy vào bồn chứ hóa chất độc hại không thể thoát ra ngoài. Cảm biến áp suất trên bình phụ trợ sẽ lập tức phát tín hiệu cảnh báo để kỹ sư chủ động dừng máy.

Phớt đôi chỉ đúng thiết kế khi có hệ thống tuần hoàn dịch làm kín đi kèm: giữ áp dịch chắn 0,1–0,2 MPa cao hơn áp bồn, vận tốc dòng ≤1 m/s, và chọn bộ làm mát khi nhiệt độ vượt ngưỡng 80 °C hoặc 120 °C tùy cấu hình.

Tương thích vật liệu làm phớt

Cần chọn vật liệu chế tạo phớt chống ăn mòn hóa học cao (inox 304, 316L, PTFE):

Phần kim loại tiếp xúc: Inox 316L, Hastelloy C-276, Titanium hoặc lót PTFE.
Mặt chà (Friction faces): Silicon Carbide (SiC) vSiC, Tungsten Carbide (TC) v Carbon.
Gioăng phụ (Elastomers/O-rings): Viton (FKM), FFKM (Kalrez), PTFE bọc Silicone.

Chọn phớt cho hóa chất bay hơi và dung môi

Dung môi hữu cơ (Acetone, Toluene, Alcohol…) có độ quánh thấp, tính chất dễ bay hơi và nguy cơ cháy nổ cao.

Tác hại của sự bay hơi dung môi

Bay hơi dung môi gây thất thoát tài sản, thay đổi tỷ lệ phối trộn dung dịch, tạo mùi khó chịu trong xưởng và nguy cơ tích tụ hơi gas gây cháy nổ theo tiêu chuẩn ATEX.

Giải pháp phớt cho dung môi

Không dùng Packing seal: Hơi dung môi sẽ nhanh chóng thẩm thấu qua các kẽ hở dây tết.
Dùng Phớt đôi chạy khô (Dry-running double seal) hoặc bôi trơn khí (Gas-lubricated seal): Sử dụng khí Nitơ trơ nạp vào buồng phớt để làm kín, loại bỏ nguy cơ làm nhiễm bẩn dung môi bởi chất lỏng bôi trơn.
Truyền động từ (Magnetic Drive): Giải pháp tối ưu nhất cho bồn chứa dung môi siêu bay hơi hoặc bồn phản ứng hydro hóa (Hydrogenation reactor).

So sánh nhanh packing, single seal, double seal và magnetic drive

Tiêu chí	Packing Seal	Single Mechanical Seal	Double Mechanical Seal	Magnetic Drive
Mức độ làm kín	Thấp đến trung bình	Trung bình đến tốt	Rất tốt	Kín tuyệt đối (100%)
Chi phí đầu tư	Rất thấp	Trung bình	Cao	Rất cao
Hệ thống phụ trợ	Không cần	Không cần / Đơn giản	Cần bình Seal Pot	Không cần
Chịu áp suất	< 0.6 MPa	-0.1 đến 0.6 MPa	-0.1 đến 2.5 MPa	Chịu áp cao tốt
Độ nhớt cho phép	Mọi độ nhớt	Mọi độ nhớt	Mọi độ nhớt	Lim < 1000 cP
Phù hợp nhất cho	Nước thải, hóa chất nhẹ	Hóa chất bồn kín thường	Hóa chất độc, bay hơi, áp cao	Dược phẩm, hóa chất siêu độc

Sai lầm thường gặp khi chọn phớt cho máy khuấy bồn kín

Chỉ chọn phớt theo đường kính trục: Trục đường kính 50 mm khuấy nước hoàn toàn khác với trục 50 mm khuấy Axit Sunfuric dưới áp suất 1.0 MPa.
Dùng packing seal cho bồn chứa dung môi bay hơi: Dẫn đến thất thoát dung môi liên tục và ô nhiễm không khí xưởng.
Lắp phớt đôi nhưng bỏ qua hệ thống bình phụ trợ (Seal Pot): Phớt đôi không có áp suất chất lỏng bôi trơn duy trì trong buồng phớt sẽ bị hư hỏng mặt chà chỉ sau thời gian ngắn vận hành.
Không tính đến độ đảo hướng kính của trục khuấy: Trục khuấy dài không có ổ đỡ trung gian (middle bearing) sẽ bị võng và lắc. Nếu chọn phớt cứng vững không có khả năng tự lựa, mặt chà phớt sẽ bị mẻ vỡ nhanh chóng.
Chọn vật liệu phớt trùng với vật liệu thân bồn: Bồn làm bằng Inox 304 không có nghĩa là gioăng O-ring hay mặt chà phớt cũng dùng vật liệu tiêu chuẩn. Gioăng O-ring phải kiểm tra độ tương thích hóa học riêng lẻ với hóa chất.

Quy trình 7 bước lựa chọn phớt cơ khí cho máy khuấy bồn kín

Bước 1: Kiểm tra bảng chỉ dẫn an toàn hóa chất (SDS) để xác định độ độc, độ ăn mòn và tính bay hơi.
Bước 2: Xác định thông số vận hành bồn (Áp suất thường, áp suất dương bar, hay độ chân không mmHg).
Bước 3: Đánh giá yêu cầu chất lượng (Có chấp nhận rò rỉ vết hay bắt buộc kín 100%).
Bước 4: Lựa chọn chủng loại cấu hình (Packing, Single seal, Double seal, hoặc Magnetic drive).
Bước 5: Lựa chọn vật liệu chi tiết (Mặt chà SiC/TC, gioăng FFKM/Viton, phần kim loại SS316L/Hastelloy).
Bước 6: Đánh giá động lực học trục (Tốc độ RPM, độ võng trục, nhiệt độ vận hành) để chọn loại phớt cartridge hay phớt rời.
Bước 7: Thiết kế hệ thống phụ trợ đi kèm (Bình bôi trơn seal pot, đường cấp khí nén/Nitơ, cảm biến đo áp suất).

Ví dụ chọn phớt cơ khí máy khuấy theo từng ứng dụng thực tế

Trường hợp 1: Bồn khuấy keo công nghiệp không độc, bồn kín áp thường
- Giải pháp: Sử dụng Single Mechanical Seal dạng cartridge (mã GW204). Mặt chà Silicon Carbide / Carbon, gioăng Viton.
Trường hợp 2: Bồn chứa dung môi pha sơn (Toluene, Xylene) bay hơi mạnh
- Giải pháp: Sử dụng Double Mechanical Seal (mã 205 hoặc 206) tích hợp bình phớt bôi trơn bằng dầu thực vật/dung dịch glycol an toàn.
Trường hợp 3: Bồn phản ứng hóa chất độc hại, bồn áp suất 1.0 MPa
- Giải pháp: Sử dụng Double Mechanical Seal chịu áp (mã GW2007) có bình seal pot trang bị đồng hồ áp suất và công tắc cảnh báo tự động.
Trường hợp 4: Bồn chưng cất chân không tổng hợp nhựa
- Giải pháp: Sử dụng Single/Double Mechanical Seal chuyên dụng chân không (mã 212) có cấu trúc lò xo nằm ngoài vùng tiếp xúc hóa chất.
Trường hợp 5: Bồn lên men sinh học, pha chế vắc-xin đòi hỏi vô trùng tuyệt đối
- Giải pháp: Sử dụng máy khuấy từ tính lắp đáy MTS-C để loại bỏ hoàn toàn điểm xuyên trục: chi tiết tiếp xúc AISI 316L đánh bóng điện hóa Ra 0,2, bạc SiC đạt chứng nhận FDA, dùng cho bồn tới 15.000 lít.

Khi bài toán không còn là chọn phớt nữa

Dòng máy	Phù hợp khi	Xem chi tiết
MTC	Bồn kín có áp hoặc nhiệt độ cao mà không được phép rò: truyền lực qua từ trường, không có điểm xuyên trục để làm kín — dải làm việc −40 ~ 350 °C, 0–15 MPa, mô-men truyền 5 ~ 10.000 N.m	Máy khuấy từ tính MTC
CPT	Bể lớn khuấy từ hông với môi chất có hạt rắn — cấu hình đi kèm phớt cartridge series 261 và cơ cấu ngắt khẩn cấp, thay phớt không phải xả cạn bồn	Máy khuấy side-entry CPT

Câu hỏi thường gặp (FAQ)

Máy khuấy bồn kín có bắt buộc dùng phớt cơ khí không?

Không bắt buộc 100%. Với môi chất lỏng không nguy hiểm, áp suất thấp, có thể dùng packing seal. Tuy nhiên, nếu bồn cần giữ áp suất, chân không hoặc chứa hóa chất bay hơi/độc hại, phớt cơ khí là bắt buộc.

Phớt cơ khí máy khuấy khác phớt cơ khí máy bơm ở điểm nào?

Phớt máy khuấy phải chịu được độ rung lắc và độ đảo hướng kính của trục lớn hơn nhiều so với phớt bơm. Đồng thời, phớt máy khuấy top-entry thường làm việc trong môi trường hơi chứ không ngập hoàn toàn trong chất lỏng.

Khi nào bắt buộc phải dùng bình phụ trợ (Seal Pot) cho phớt?

Bình phụ trợ bắt buộc phải trang bị khi sử dụng phớt cơ khí đôi (Double mechanical seal). Bình này cung cấp chất lỏng bôi trơn, làm mát mặt chà và duy trì áp suất cách ly hóa chất.

Có thể thay thế phớt cơ khí mà không cần tháo toàn bộ motor và hộp giảm tốc không?

Có thể. Nếu lựa chọn thiết kế gá đỡ có khớp nối tháo rời (như giá đỡ loại XS dùng khớp nối triplex DF) hoặc dùng phớt dạng Cartridge, kỹ sư có thể nhấc cụm phớt ra bảo trì mà không cần tháo rời động cơ và hộp giảm tốc.

Phớt đôi có bị mài mòn theo thời gian không?

Có. Mọi loại phớt cơ khí có tiếp xúc ma sát đều bị mài mòn theo thời gian. Tùy thuộc vào tốc độ quay, độ sạch của môi chất và hiệu quả bôi trơn, tuổi thọ phớt dao động từ 8,000 đến 24,000 giờ vận hành.

Bồn làm việc dưới chân không sâu có dùng phớt đơn được không?

Phớt đơn thông thường dễ bị hở khi làm việc dưới chân không sâu. Nên chọn phớt đơn thiết kế riêng cho chân không (mã 212) hoặc nâng cấp lên phớt đôi/truyền động từ để đảm bảo hệ thống duy trì độ chân không ổn định.

Kết luận

Lựa chọn đúng phớt cơ khí cho máy khuấy trộn hóa chất bồn kín yêu cầu sự kết hợp giữa hiểu biết về hóa chất và cơ khí chế tạo. Việc thiết kế và lựa chọn phớt cơ khí máy khuấy nên đối chiếu điều kiện vận hành thực tế với dải làm việc mà hãng công bố cho từng series trong danh mục phớt cơ khí, thay vì chọn theo thói quen. Việc đánh giá chính xác các yếu tố: tính độc hại, độ bay hơi, áp suất, nhiệt độ và độ đảo trục sẽ giúp doanh nghiệp chọn đúng giữa Packing, Single Seal, Double Seal hay Magnetic Drive.

Để nhận tư vấn chuyên sâu và nhận báo giá giải pháp máy khuấy bồn kín tối ưu, quý khách vui lòng gửi thông tin yêu cầu (SDS hóa chất, kích thước bồn, áp suất vận hành) cho đội ngũ kỹ sư của chúng tôi để được hỗ trợ tính toán kỹ thuật chính xác nhất.
