Tháng 11/2024, Greatwall Mixers bàn giao và chạy thử máy khuấy bể cacbonat hóa cho một nhà máy canxi cacbonat nhẹ (PCC) tại Hồ Nam, Trung Quốc. Điểm khác của thiết bị này nằm ở tổ hợp cánh: cánh parabol hai lớp kết hợp tuabin đĩa trên cùng một trục. Bài viết tóm tắt bài toán kỹ thuật, cách hãng giải quyết và những gì có thể áp dụng cho các phản ứng khí–lỏng khác.
Dự án của Greatwall Mixers. Ninh Đà là đại diện chính thức của hãng tại Việt Nam.
Máy khuấy bể cacbonat hóa phải làm được ba việc
Cacbonat hóa là công đoạn sục khí CO₂ vào sữa vôi để kết tủa canxi cacbonat. Máy khuấy trong bể này phải làm ba việc cùng lúc: phân tán khí thành bọt nhỏ để phản ứng, giữ bùn kết tủa ở trạng thái lơ lửng, và duy trì nhiệt độ – nồng độ đồng đều trong toàn bể. Thiếu một trong ba, chất lượng hạt PCC lập tức thay đổi.
Khác với khuấy hòa tan thông thường, đây là hệ ba pha khí – lỏng – rắn. Tốc độ và loại cánh chọn cho hòa tan không dùng lại được cho bể cacbonat hóa.
Ba điểm nghẽn của máy khuấy bể cacbonat hóa kiểu cũ
Theo mô tả của hãng, các máy khuấy một tầng cánh kiểu cũ gặp đúng ba vấn đề lặp lại ở nhiều nhà máy PCC.
| Điểm nghẽn | Hệ quả kỹ thuật | Dấu hiệu tại nhà máy |
|---|---|---|
| Phân tán khí kém | Bọt CO₂ lớn, diện tích tiếp xúc khí–lỏng thấp, phản ứng không hoàn toàn | Tiêu hao CO₂ cao, thời gian phản ứng kéo dài |
| Bùn lắng đáy bể | Vùng chết, giảm thể tích làm việc, tắc nghẽn | Phải dừng để vệ sinh bể, năng suất tụt dần |
| Nhiệt độ – nồng độ không đều | Hạt kết tủa khác cỡ, khác hình thái | Độ trắng dao động, khó đạt tiêu chuẩn |
Ba vấn đề này liên quan với nhau: khí phân tán kém làm phản ứng cục bộ, phản ứng cục bộ làm hạt không đều, bùn lắng làm mọi thứ xấu thêm.
Giải pháp của Greatwall: cánh parabol hai lớp kết hợp tuabin đĩa
Thay vì tăng công suất motor, Greatwall Mixers thiết kế lại tổ hợp cánh trên trục. Hai lớp cánh parabol đảm nhận phân tán khí và tạo dòng hướng trục; tuabin đĩa đảm nhận dòng hướng tâm và quét đáy bể. Mỗi tầng cánh làm một việc, không tầng nào phải gánh cả ba nhiệm vụ.
| Tầng cánh | Kiểu dòng chảy | Nhiệm vụ trong bể cacbonat hóa |
|---|---|---|
| Cánh parabol (hai lớp) | Hướng trục, đẩy lên mạnh và đều | Cắt bọt CO₂ thành bọt nhỏ, phân bố khí khắp thể tích lỏng |
| Tuabin đĩa | Hướng tâm và hướng xuống | Quét bùn lắng ở đáy, giữ hạt rắn lơ lửng |
| Phối hợp hai tầng | Tuần hoàn toàn bể | Giữ nhiệt độ và nồng độ đồng đều, hạt kết tủa đồng cỡ |
Cánh parabol dạng đĩa là loại cánh chuyên cho phân tán khí; bạn có thể xem cấu tạo chi tiết tại trang cánh khuấy tuabin dạng đĩa parabol của Greatwall Mixers.
Cơ chế làm việc của từng tầng cánh
Phân tán khí. Hình dạng cong của cánh parabol giữ được bọt khí lâu hơn trên bề mặt cánh trước khi cắt nhỏ, nên bọt ra khỏi cánh đều và mịn. Diện tích tiếp xúc khí–lỏng tăng, phản ứng cacbonat hóa diễn ra nhanh hơn và lượng CO₂ thoát lên mặt thoáng mà chưa kịp phản ứng giảm xuống.

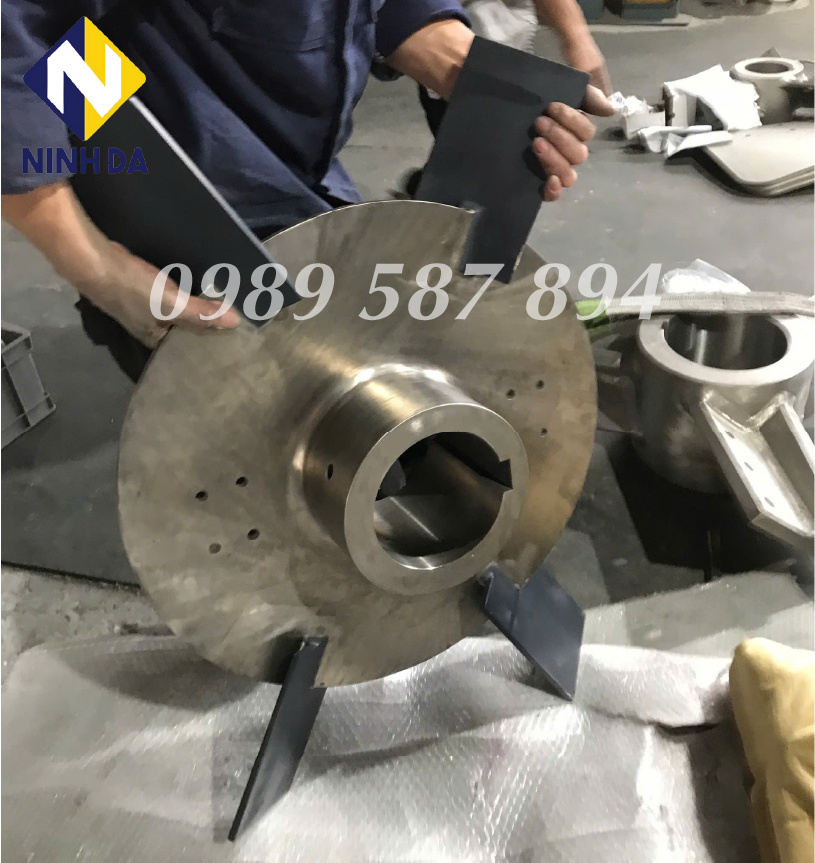

Chống lắng. Tuabin đĩa đặt gần đáy tạo dòng xuyên tâm quét sát đáy bể. Hạt canxi cacbonat vừa kết tủa bị cuốn ngược lên thay vì tích tụ thành lớp bùn. Bể giữ nguyên thể tích làm việc, không phải dừng máy để vệ sinh.
Đồng đều hạt. Khi dòng hướng trục và dòng hướng tâm phối hợp, toàn bộ khối lỏng được tuần hoàn liên tục. Nhiệt độ và nồng độ Ca(OH)₂ – CO₂ không còn chênh giữa các vùng, nên hạt kết tủa ra cùng cỡ và cùng hình thái. Đây là yếu tố quyết định độ trắng và độ tinh khiết của PCC.

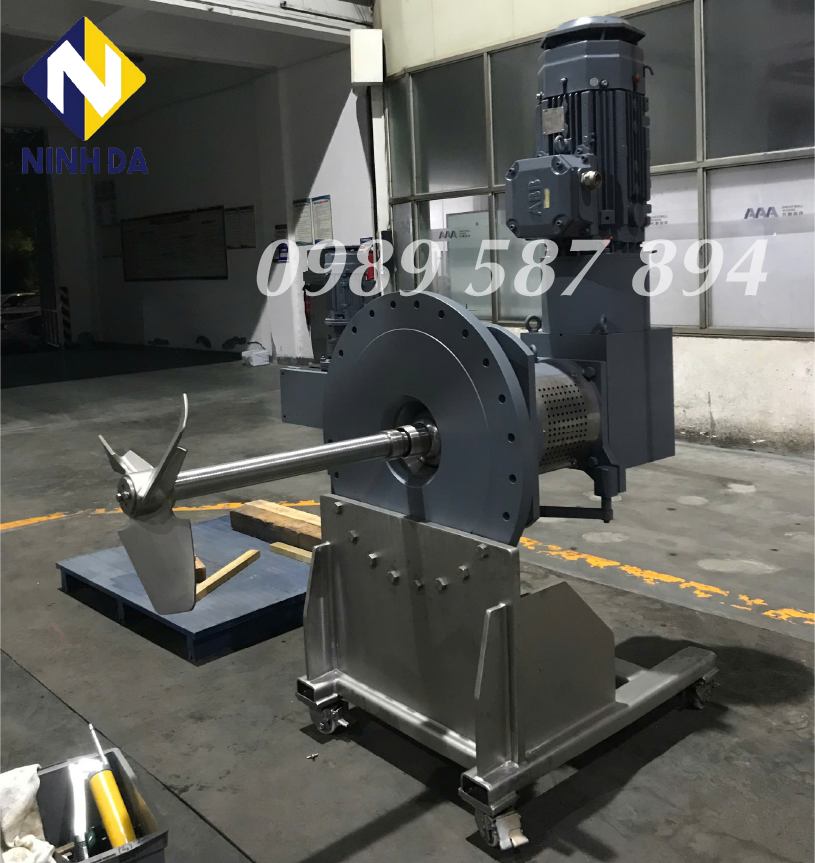

Máy khuấy bể cacbonat hóa tại Hồ Nam: kết quả theo hồ sơ của hãng
Hãng cho biết thiết bị đã được giao và chạy thử thành công trong tháng 11/2024, giải quyết được cả ba điểm nghẽn nêu trên. Greatwall Mixers coi đây là dự án tham chiếu cho tổ hợp cánh parabol hai lớp – tuabin đĩa trong phản ứng khí–lỏng.
Ninh Đà không công bố số liệu vận hành cụ thể của nhà máy khách hàng, vì đó là dữ liệu thuộc về chủ đầu tư. Khi quý khách cần thông số cho bài toán tương tự, chúng tôi lấy trực tiếp từ bộ phận kỹ thuật của hãng theo từng hồ sơ.
Có thể áp dụng cho quy trình nào khác
Tổ hợp cánh này không chỉ dành cho PCC. Bất kỳ quy trình nào cần phân tán khí vào lỏng đồng thời giữ rắn lơ lửng đều gặp cùng bài toán.
| Quy trình | Vì sao phù hợp |
|---|---|
| Phản ứng khí–lỏng trong hóa chất (oxy hóa, hydroxyl hóa, clo hóa) | Cần diện tích tiếp xúc khí–lỏng lớn để tăng hiệu suất phản ứng |
| Chiết lỏng–lỏng | Cần tiếp xúc tối đa giữa hai pha không hòa tan |
| Bể lên men sinh học | Cần truyền oxy ổn định cho nuôi cấy mật độ cao |
| Bể phản ứng xử lý nước thải | Cần phân tán oxy hoặc hóa chất và giữ chất rắn lơ lửng |
| Hòa tan – lên men trong thực phẩm, đồ uống | Cần đồng nhất sản phẩm và kiểm soát bọt |

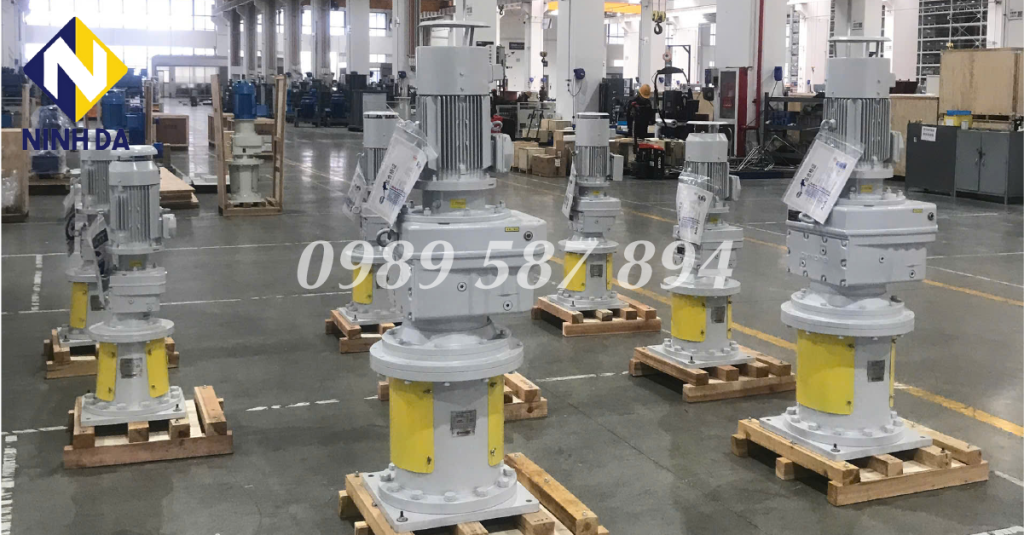

Cùng cách tiếp cận này, Greatwall Mixers đã áp dụng cấu hình ba tầng cánh cho bể lên men axit amin tại An Huy.
Bài học khi chọn cánh khuấy cho phản ứng khí–lỏng
Điều đáng ghi nhớ từ dự án Hồ Nam không phải là tên một loại cánh, mà là cách chia nhiệm vụ. Khi một bể phải phân tán khí, chống lắng và đồng đều nhiệt cùng lúc, hãy tách ba việc đó cho các tầng cánh khác nhau thay vì tăng tốc độ một cánh duy nhất.
Nếu hệ của quý khách có hạt rắn lơ lửng, bước đầu tiên vẫn là xác định tốc độ tới hạn để hạt không lắng; bài khuấy dung dịch có hạt rắn lơ lửng trình bày cách tính. Sau đó mới đến bài toán phân tán khí.
Với các dòng máy phù hợp cho bể phản ứng, quý khách xem tại trang các dòng máy khuấy trộn Greatwall Mixers.
Câu hỏi thường gặp
Máy khuấy bể cacbonat hóa khác gì máy khuấy hòa tan thông thường? Bể cacbonat hóa là hệ ba pha khí–lỏng–rắn. Máy khuấy phải phân tán khí và giữ rắn lơ lửng cùng lúc, nên cần tổ hợp nhiều tầng cánh với nhiệm vụ khác nhau, không dùng một cánh chân vịt như khi hòa tan.
Vì sao không tăng công suất motor để khắc phục phân tán khí kém? Tăng tốc độ một cánh không đổi được kiểu dòng chảy. Bọt khí vẫn lớn nếu cánh không có hình dạng cắt bọt phù hợp, trong khi tiêu thụ điện và rung động tăng theo.
Cánh parabol có dùng được cho bể lên men không? Có. Cùng nguyên lý phân tán khí, cánh tuabin đĩa parabol được Greatwall Mixers đặt ở tầng đáy của bể lên men axit amin trong dự án An Huy.
Tuabin đĩa đặt ở đâu trên trục? Trong cấu hình cho bể cacbonat hóa, tuabin đĩa đặt gần đáy để quét bùn lắng; hai lớp cánh parabol đặt phía trên để phân tán khí đưa vào từ đáy bể.
Ninh Đà có cung cấp cấu hình này tại Việt Nam không? Có. Ninh Đà là đại diện chính thức của Greatwall Mixers tại Việt Nam, tiếp nhận yêu cầu và làm việc trực tiếp với bộ phận kỹ thuật của hãng để đề xuất tổ hợp cánh theo từng bể phản ứng.
Kết luận
Dự án Hồ Nam cho thấy bài toán của máy khuấy bể cacbonat hóa được giải bằng cách chia nhiệm vụ cho từng tầng cánh, không phải bằng công suất. Cách tiếp cận đó áp dụng được cho hầu hết phản ứng khí–lỏng có rắn lơ lửng.
