Khi chọn máy khuấy lắp hông cho một bồn có bùn hoặc có hạt rắn lơ lửng, câu hỏi thường bị bỏ qua nhất không phải “bao nhiêu kW” mà là “mô-men đi từ động cơ tới trục khuấy bằng đường nào”. Cánh khuấy trong dịch có hạt rắn không quay với tải đều — nó gặp vùng đặc, gặp mảng cặn, và mỗi lần như vậy là một xung tải dội ngược lên cụm truyền động. Đường truyền có khâu đàn hồi hay không quyết định xung tải đó bị hấp thụ hay đi thẳng vào răng bánh răng và ổ lăn.

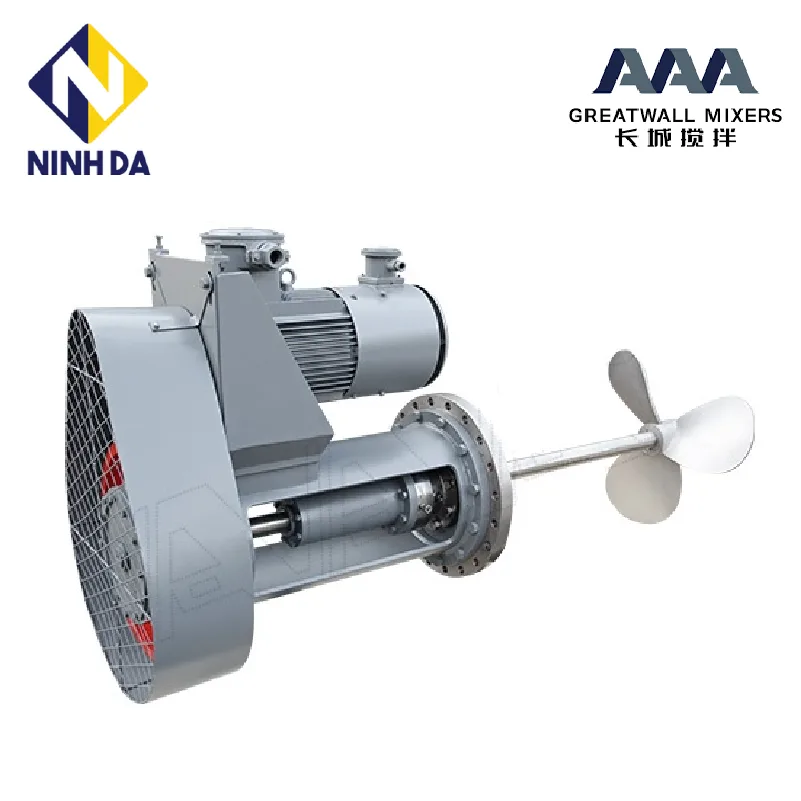

Máy khuấy trộn CPT của Greatwall Mixers là dòng máy khuấy lắp hông (side-entry) góc lắp cố định, truyền động bằng đai răng đồng bộ (synchronize tooth belt), kết cấu hộp. Hãng xếp dòng này vào nhóm Side-Entry với tên Fixed-Angle Belt Drive và định vị CPT cho môi chất phức tạp có chứa hạt rắn, dùng kèm phớt cơ khí series 261 và cơ cấu ngắt khẩn cấp.
Bài viết này trình bày bảng chọn 2-4 của hãng (bốn cấu hình tốc độ và mười ba cấp công suất động cơ) cùng phần so sánh giữa truyền động đai và truyền động bánh răng, để quý khách biết khi nào chọn CPT thay vì hai dòng lắp hông còn lại.
Bảng chọn dòng CPT
Bảng chọn của dòng CPT được in dưới dạng ma trận: các cấu hình tốc độ trục ra theo hàng, các cấp công suất động cơ theo cột.
Bốn cấu hình tốc độ trục ra:
| Cấu hình động cơ | Tỷ số truyền i | Tốc độ trục ra | Các cấp công suất động cơ có trong bảng |
|---|---|---|---|
| 4 cực | 4,3 | 350 r/min | Đủ 13 cấp, từ 1,5 kW đến 45 kW |
| 4 cực | 5,3 | 280 r/min | Đủ 13 cấp, từ 1,5 kW đến 45 kW |
| 6 cực | 4,3 | 230 r/min | 11 cấp, từ 1,5 kW đến 30 kW — không có 37 và 45 kW |
| 6 cực | 5,3 | 190 r/min | 11 cấp, từ 1,5 kW đến 30 kW — không có 37 và 45 kW |
Mười ba cấp công suất động cơ trong bảng:
1,5 · 2,2 · 3 · 4 · 5,5 · 7,5 · 11 · 15 · 18,5 · 22 · 30 · 37 · 45 kW
Cách đọc bảng này, và ba điều nó nói ra:
- Tốc độ trục ra chọn theo cấu hình, không điều chỉnh vô cấp. Bốn mức 350 / 280 / 230 / 190 r/min là kết quả của hai loại động cơ (4 cực, 6 cực) nhân với hai tỷ số truyền (4,3 và 5,3). Muốn tốc độ nằm ngoài bốn mức này thì phải bàn phương án biến tần với hãng ngay từ khi đặt hàng.
- Hai cấp công suất lớn nhất chỉ có với động cơ 4 cực. Bảng đánh dấu × ở ô 37 kW và 45 kW trên cả hai hàng động cơ 6 cực. Nghĩa là nếu bài toán của quý khách cần tốc độ thấp 230 hoặc 190 r/min ở mức công suất trên 30 kW, cấu hình đó không có trong bảng chọn tiêu chuẩn — đây là ràng buộc phải biết trước khi lên phương án, không phải sau khi đã duyệt ngân sách.
- Cấp công suất nhỏ nhất trong bảng là 1,5 kW. Dòng CPT không có các cấp 0,55 – 1,1 kW như hai dòng lắp hông truyền động bánh răng. Với bồn nhỏ, đây là căn cứ để chuyển hướng sang dòng khác thay vì cố chọn CPT.
Về cỡ máy. Dòng CPT có bốn cỡ máy CPT2, CPT3, CPT4, CPT5. Cỡ máy chính xác phụ thuộc cả công suất lẫn mô-men trên trục, nên được xác nhận với hãng bằng văn bản khi quý khách gửi bài toán bể.
Truyền động đai răng đồng bộ khác gì truyền động bánh răng
Đây là trục phân biệt chính giữa CPT và dòng lắp hông truyền động bánh răng. Cả hai đều là máy lắp hông góc cố định, nên lựa chọn giữa chúng thực chất là lựa chọn đường truyền mô-men.
Đai răng đồng bộ không phải đai V. Đai răng ăn khớp bằng răng với puly, nên không trượt — tỷ số truyền giữ đúng, tốc độ trục khuấy đúng tính toán. Khác với đai V truyền lực bằng ma sát và có trượt vài phần trăm. Đây là lý do CPT dùng đai răng đồng bộ, không phải đai nói chung.
Đặc tính của hai kiểu truyền động (hãng mô tả ở phần máy khuấy đứng, nêu ở đây ở cấp nguyên lý):
| Truyền động đai | Truyền động bánh răng | |
|---|---|---|
| Hãng mô tả | “Kết cấu đơn giản, truyền động êm, lắp đặt và bảo trì thuận tiện” — mô tả dòng máy khuấy đứng truyền động đai | “Chịu tải lớn, tuổi thọ dài, ồn thấp; đặc biệt phù hợp công suất lớn và không gian hạn chế” — mô tả dòng máy khuấy đứng truyền động bánh răng trục vuông góc |
| Khâu đàn hồi trên đường truyền | Có — dây đai hấp thụ một phần xung tải | Không — mô-men đi thẳng qua răng ăn khớp |
| Hạng mục hao mòn định kỳ | Dây đai — thay được tại chỗ, không cần tháo hộp | Dầu hộp giảm tốc, và răng là chi tiết mòn dần |
| Môi trường phòng nổ | Phải dùng đai răng đồng bộ hoặc đai V chống tĩnh điện, kèm động cơ phòng nổ | Không có quy định riêng về đai |
Ba điều rút ra, nói thẳng:
- Đai là hạng mục hao mòn, và đó vừa là nhược điểm vừa là ưu điểm. Dây đai phải thay theo chu kỳ — một việc mà truyền động bánh răng không có. Đổi lại, thay một dây đai là công việc tại chỗ, rẻ và nhanh; còn một cặp bánh răng mòn thì phải xử lý ở cấp cụm truyền động.
- Khâu đàn hồi có giá trị thật với môi chất có hạt rắn. Xung tải khi cánh gặp vùng đặc hoặc mảng cặn được dây đai hấp thụ một phần thay vì dội thẳng vào răng và ổ lăn. Đây là lý do CPT được định vị cho môi chất có hạt rắn.
- Đai răng đồng bộ dùng được cho môi trường phòng nổ. Với bồn nằm trong khu vực phân vùng nguy hiểm, kiểu truyền động của CPT là loại đai hãng chấp nhận, nhưng phải kèm động cơ phòng nổ. Cấp phòng nổ cụ thể (Ex d, IIB, T4, Zone) được hãng xác nhận bằng văn bản trước khi chào.
Kết cấu hộp và việc bỏ khớp nối
Hai đặc điểm kết cấu của CPT được hãng nêu đích danh:

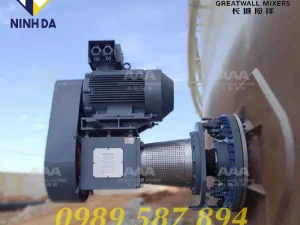

Kết cấu hộp. Cụm truyền động đai của CPT nằm trong một vỏ hộp, khác với kiểu bố trí đai hở. Với máy lắp hông đặt ngoài trời — bồn chứa, bể xử lý — đây là khác biệt về tuổi thọ dây đai và về an toàn cho người vận hành đi lại quanh bể.
Trục khuấy siết bằng bạc côn (cone sleeve) trong trục rỗng — đã bỏ khớp nối. Ở kết cấu có khớp nối, khớp nối là một điểm cần đồng tâm, một nguồn phát sinh rung khi lệch tâm, và một hạng mục bảo trì riêng. Siết trục trực tiếp vào trục rỗng của cụm truyền động nghĩa là bớt một điểm hỏng trên đường truyền mô-men và bớt một công đoạn căn chỉnh mỗi lần tháo lắp trục. Đây cũng là điểm chung giữa CPT và dòng lắp hông truyền động bánh răng — hai dòng chia sẻ cùng một hướng thiết kế ở phần đầu trục.
Ghi chú: hãng còn một dòng lắp hông truyền động đai khác, định vị cho môi chất không có hạt rắn hoặc trường hợp trục vươn dài. CPT là dòng đai dành cho môi chất có hạt rắn, vì vậy CPT đi kèm phớt 261 và cơ cấu ngắt khẩn cấp, còn dòng kia thì không.
Cấu hình phớt và cơ cấu ngắt khẩn cấp
CPT dùng cho môi chất phức tạp có hạt rắn, kèm phớt cơ khí series 261 và cơ cấu ngắt khẩn cấp.
Series 261 là phớt chuyên dùng cho máy khuấy lắp bên hông. Điều kiện làm việc:
| Hạng mục | Giá trị |
|---|---|
| Kiểu phớt | Đơn diện, kiểu cartridge, nhiều lò xo dọc trục, có ổ bi tích hợp, kiểu cân bằng |
| Cặp ma sát | Cứng đối cứng (hard–hard) — chọn cho môi chất có hạt rắn |
| Nhiệt độ làm việc | −10 °C ~ 130 °C |
| Áp suất làm việc | 0 ~ 0,6 MPa |
| Tốc độ dài | 0 ~ 3 m/s |
| Ứng dụng hãng nêu đích danh | Tháp hấp thụ khử lưu huỳnh khói (FGD) · bể lên men biogas · bồn chứa dầu |
Vì sao cặp ma sát cứng–cứng. Hạt rắn trong dịch sẽ mài mòn nhanh một mặt phớt mềm. Với dịch bùn hay dịch có pha rắn, cấu hình cứng–cứng là lựa chọn đúng cho môi chất, không phải cấu hình cao cấp hơn cho sang.
Cơ cấu ngắt khẩn cấp là bộ phận cho phép cô lập đường trục khỏi dịch trong bể. Việc thao tác phớt cụ thể trên bể của quý khách được xác nhận với hãng theo từng cấu hình.
Lưu ý về phạm vi. Ba con số nhiệt độ, áp suất, tốc độ dài ở trên là điều kiện làm việc của phớt 261, không phải của toàn bộ máy khuấy CPT. Nếu môi chất vượt 130 °C hoặc 0,6 MPa, cần chọn cấu hình phớt khác trong 16 series phớt cơ khí của Greatwall.
Khi nào chọn CPT thay vì CFJ hoặc CKJ
Ba dòng máy khuấy lắp hông mà Ninh Đà cung cấp khác nhau ở hai trục: cơ cấu góc lắp và kiểu truyền động. Bảng dưới đây so sánh ba dòng:
| CPT | CFJ | CKJ | |
|---|---|---|---|
| Cơ cấu góc lắp | Góc cố định | Góc cố định | Có cơ cấu góc (swivel angle) |
| Kiểu truyền động | Đai răng đồng bộ, kết cấu hộp | Cặp bánh răng xoắn ốc | Bánh răng, kèm cơ cấu góc |
| Bảng chọn | Ma trận 4 cấu hình tốc độ × 13 cấp công suất, cỡ CPT2–CPT5 | 5 cỡ CFJ1–CFJ5 | 5 cỡ CKJ1–CKJ5 |
| Cấp công suất nhỏ nhất trong bảng | 1,5 kW | 0,55 kW | 0,55 kW |
| Định vị hãng nêu | Môi chất phức tạp có hạt rắn (kèm phớt 261 + cơ cấu ngắt khẩn cấp) | Môi chất phức tạp có hạt rắn (kèm phớt 261 + cơ cấu ngắt khẩn cấp) | Bồn chứa siêu lớn: bồn bùn, bồn dầu thô; yêu cầu độ trộn cao |
Chọn CPT khi:
- Muốn khâu đàn hồi trên đường truyền mô-men. Môi chất có hạt rắn sinh xung tải; dây đai hấp thụ một phần thay vì để xung đi thẳng vào răng bánh răng và ổ lăn.
- Ưu tiên hạng mục bảo trì thay được tại chỗ. Dây đai là vật tư hao mòn có kế hoạch, thay nhanh và rẻ, không phải mở cụm giảm tốc.
- Bồn nằm trong khu vực phân vùng nguy hiểm. Đai răng đồng bộ dùng được cho môi trường phòng nổ, kèm điều kiện phải dùng động cơ phòng nổ. Cấp phòng nổ cụ thể được hãng xác nhận bằng văn bản.
- Công suất yêu cầu từ 1,5 kW trở lên. Dưới mức này, bảng chọn CPT không có cấp tương ứng.
Chọn máy khuấy trộn CFJ lắp hông truyền động bánh răng khi ưu tiên đường truyền không có vật tư hao mòn định kỳ, hoặc khi bài toán cần cấp công suất nhỏ 0,55 – 1,1 kW mà bảng CPT không có. CFJ còn cho phép bảo trì phớt không cần xả bể và được hãng nêu cho tháp hấp thụ FGD.
Chọn máy khuấy trộn CKJ có cơ cấu điều chỉnh góc khi bể rất lớn và một hướng luồng cố định không phủ đủ. Đây là lựa chọn ở trục khác — trục góc lắp, không phải trục truyền động.
Ứng dụng của máy khuấy CPT
Dòng CPT được định vị cho môi chất phức tạp có chứa hạt rắn. Các ứng dụng hãng nêu cho cấu hình phớt 261 đi kèm dòng máy này là tháp hấp thụ khử lưu huỳnh khói thải (FGD), bể lên men biogas và bồn chứa dầu.
Nếu bể của quý khách không nằm trong nhóm trên, chúng tôi vẫn xét được và sẽ xác nhận với hãng trước khi chào.
Cần chuẩn bị gì để chọn đúng cấu hình CPT
Bảng chọn cho biết có những cấu hình nào; chọn cấu hình nào là bài toán tính theo bể. Sáu nhóm dữ kiện cần chuẩn bị:
- Kích thước và dung tích bể — đường kính, chiều cao cột dịch làm việc, hình dạng đáy. Với máy lắp hông, đây là dữ kiện quyết định luồng phun phải đi được bao xa.
- Môi chất — thành phần, khối lượng riêng, độ nhớt ở nhiệt độ vận hành, tính ăn mòn.
- Pha rắn — hàm lượng, cỡ hạt, khối lượng riêng hạt, và bể hiện đã có cặn lắng hay chưa. Với dòng được định vị cho môi chất có hạt rắn, đây là nhóm dữ kiện quan trọng nhất, và cũng là thứ quyết định mô-men trên trục.
- Tốc độ mong muốn trên trục khuấy — vì bảng CPT chỉ có bốn mức, biết trước tốc độ mục tiêu giúp phát hiện sớm trường hợp cần biến tần hoặc cần chuyển dòng.
- Điều kiện lắp đặt và môi trường — vật liệu và chiều dày thành bể, vị trí khoét được bích, khoảng trống thao tác, bể trong nhà hay ngoài trời, và bể có nằm trong khu vực phân vùng nguy hiểm không. Điểm cuối quyết định cấu hình động cơ và loại đai.
- Điều kiện vận hành và hồ sơ — nhiệt độ, áp suất, chế độ chạy liên tục hay gián đoạn, cấp điện áp lưới, và tiêu chuẩn mà chủ đầu tư yêu cầu.
Có đủ sáu nhóm dữ kiện, chúng tôi làm việc với hãng để chốt cỡ máy, cấu hình cánh và cấu hình phớt, rồi ghi mọi thông số vào bản chào giá — để kỹ thuật của quý khách thẩm định được thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, mã chứng khoán 839894.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Tham gia soạn thảo T/ZZB 0665-2018 — tiêu chuẩn máy khuấy lắp hông cho tháp hấp thụ khử lưu huỳnh khói thải — tiêu chuẩn viết cho chính nhóm thiết bị lắp hông.
- Đạt ISO 9001, ISO 14001, ISO 45001, ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có dịch vụ chứng kiến chạy thử xuất xưởng từ xa (Remote FAT) và thử mô phỏng bằng nước trước khi giao hàng.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn CPT là loại máy khuấy gì?
CPT là dòng máy khuấy lắp hông (side-entry) của Greatwall Mixers, có góc lắp cố định và truyền động bằng đai răng đồng bộ, kết cấu hộp. Cụm truyền động bắt trên thành bể gần đáy, trục cắm ngang vào trong. Hãng định vị dòng này cho môi chất phức tạp có chứa hạt rắn.
2. Máy khuấy CPT có dải công suất và tốc độ thế nào?
Bảng chọn có mười ba cấp công suất động cơ, từ 1,5 kW đến 45 kW, và bốn mức tốc độ trục ra là 350, 280, 230 và 190 vòng/phút. Hai cấp lớn nhất là 37 và 45 kW chỉ có với động cơ bốn cực, tức chỉ ở hai mức tốc độ 350 và 280 vòng/phút.
3. Truyền động đai của CPT khác gì truyền động bánh răng của CFJ?
CPT dùng đai răng đồng bộ, ăn khớp bằng răng nên không trượt, và dây đai tạo một khâu đàn hồi hấp thụ bớt xung tải từ môi chất có hạt rắn. CFJ dùng cặp bánh răng xoắn ốc, mô-men đi thẳng qua răng ăn khớp, không có vật tư hao mòn định kỳ như dây đai.
4. Máy khuấy CPT có bao nhiêu cỡ máy?
Dòng CPT có bốn cỡ máy: CPT2, CPT3, CPT4 và CPT5. Cỡ máy chính xác do hãng xác nhận theo từng bài toán.
5. Máy khuấy CPT dùng được trong khu vực phòng nổ không?
Truyền động đai dùng trong môi trường phòng nổ phải là đai răng đồng bộ hoặc đai V chống tĩnh điện, kèm động cơ phòng nổ. CPT dùng đai răng đồng bộ; cấp phòng nổ cụ thể của cấu hình được hãng xác nhận bằng văn bản.
