Bể càng lớn, một hướng khuấy càng dễ trở thành không đủ. Máy khuấy lắp hông bắt cứng theo một góc sẽ bơm dòng đi theo đúng một tuyến trong bể suốt vòng đời thiết bị. Tuyến đó sạch, phần còn lại thì không — và vấn đề chỉ lộ ra sau vài năm, khi mở bể vệ sinh và thấy cặn dày ở đúng những chỗ cũ. Muốn đổi hướng thì phải dừng máy, tháo cụm truyền động, chỉnh lại góc lắp, lắp lại.

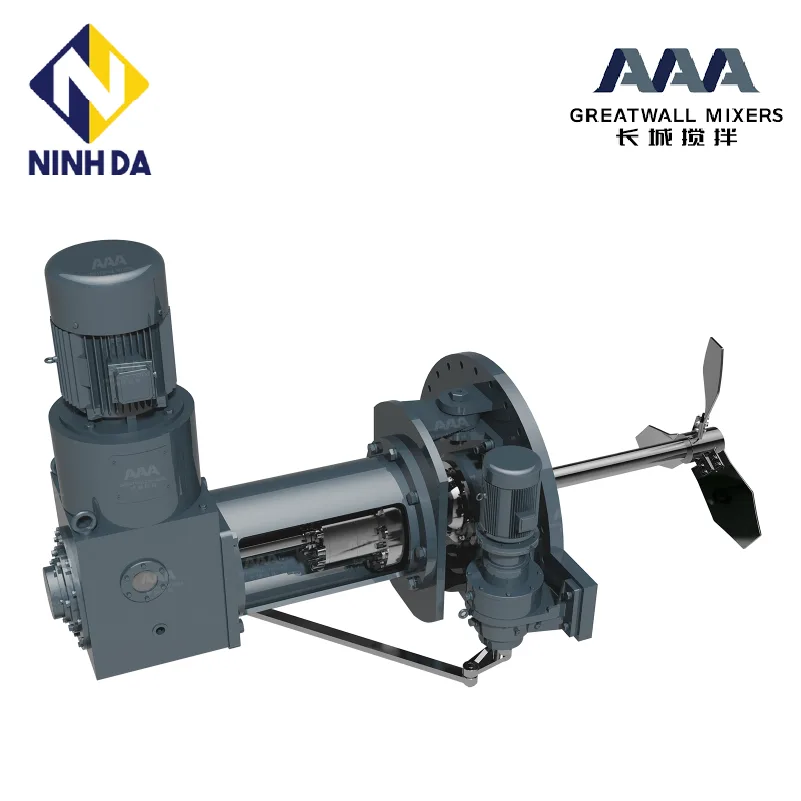

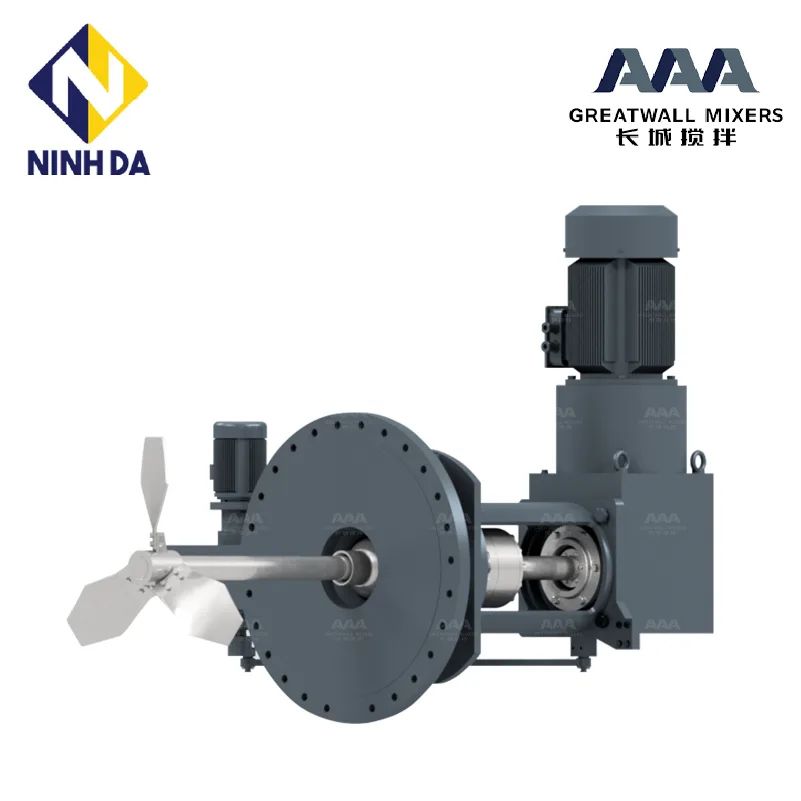

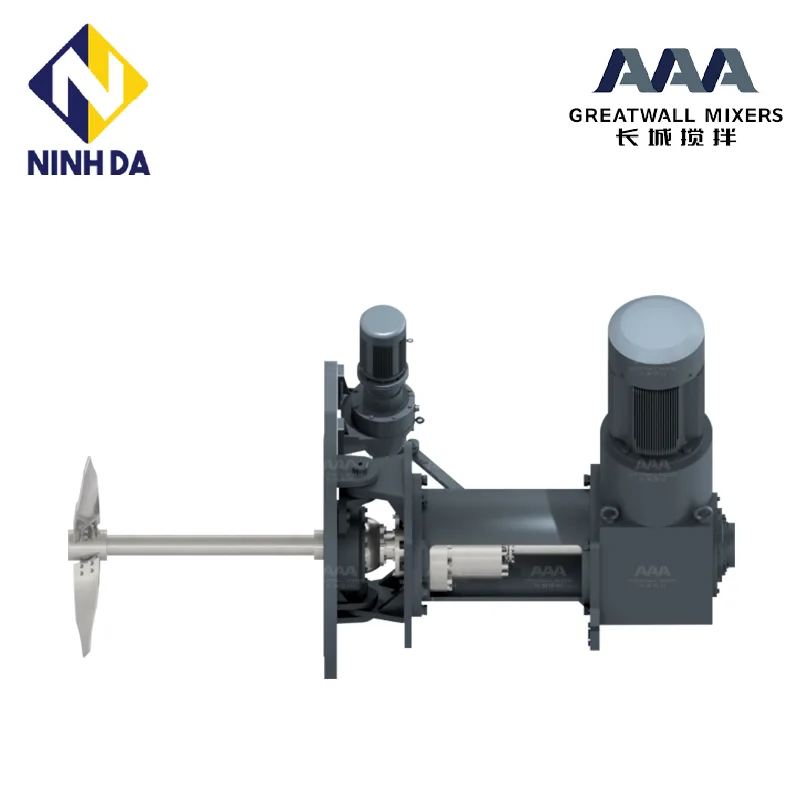

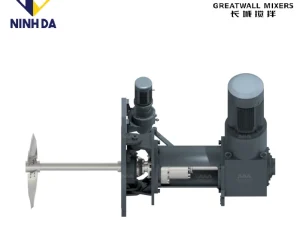

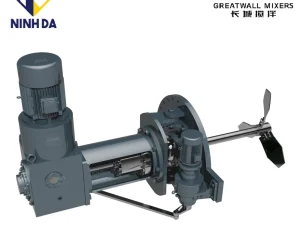

Máy khuấy trộn CKJ của Greatwall Mixers là dòng máy khuấy lắp hông (side-entry) góc xoay (swivel angle): hãng phát triển CKJ trên nền hai dòng góc cố định CPT và CFJ, bổ sung cơ cấu dao động chu kỳ và thiết kế làm kín riêng. Hãng định vị dòng này cho bồn chứa cỡ lớn như bồn dầu thô, bồn bùn, nơi có yêu cầu độ trộn cao.
Bài viết này trình bày bảng chọn 5 cỡ máy CKJ1–CKJ5 của hãng, cơ cấu góc của dòng máy và mục so sánh với hai dòng lắp hông còn lại.
Bảng chọn — thông số chính 5 cỡ máy CKJ
| Cỡ máy | Cấp công suất động cơ (kW) | ĐC 4 cực – tỷ số i_I | ĐC 4 cực – i_II | ĐC 6 cực – i_I | ĐC 6 cực – i_II |
|---|---|---|---|---|---|
| CKJ1 | 0,55 · 0,75 · 1,1 · 1,5 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CKJ2 | 2,2 · 3 · 4 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CKJ3 | 5,5 · 7,5 · 11 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CKJ4 | 15 · 18,5 · 22 | 350 r/min | 280 r/min | 230 r/min | 190 r/min |
| CKJ5 | 30 · 37 · 45 | 340 r/min | 250 r/min | 230 r/min | 170 r/min |
Cách đọc bảng. Mỗi cỡ máy là một cụm truyền động và trong cùng một cỡ có nhiều cấp công suất động cơ. Bốn cột tốc độ tương ứng với hai loại động cơ (4 cực, 6 cực) nhân với hai tỷ số truyền. Nghĩa là tốc độ trục ra được chọn theo cấu hình đặt hàng, không phải điều chỉnh vô cấp khi vận hành — muốn tốc độ ngoài bốn mức này thì phải bàn phương án biến tần với hãng ngay từ đầu.
Cỡ CKJ5 có bộ tốc độ riêng: 340 / 250 / 230 / 170 r/min, khác với 350 / 280 / 230 / 190 của bốn cỡ nhỏ hơn. Cỡ lớn nhất dùng cấu hình hộp khác nên đầu ra lệch đi — đây là chỗ hay bị đọc lướt khi so sánh các bản chào giá.
Cấp công suất lớn nhất trong bảng chọn là 45 kW.
Điểm khác biệt thật giữa CKJ và dòng lắp hông góc cố định
Đây là phần đáng đọc kỹ nhất nếu quý khách đang so sánh hai dòng.
Bảng thông số của CKJ và của dòng góc cố định CFJ giống nhau: cùng năm cỡ máy, cùng các cấp công suất động cơ, cùng bốn mức tốc độ trục ra.
Hệ quả cho việc chọn máy, nói thẳng: nếu quý khách đang phân vân giữa hai dòng, đừng chọn theo công suất hay tốc độ — hai dòng cho cùng dải giá trị ở hai hạng mục đó. Thứ để chọn là cơ cấu góc lắp:
| CKJ | Dòng lắp hông góc cố định (CFJ) | |
|---|---|---|
| Cơ cấu góc lắp | Có cơ cấu góc (swivel angle) | Cố định theo góc chọn khi thiết kế |
| Đổi hướng luồng phun | Nằm trong thiết kế của dòng máy | Phải dừng máy, tháo, chỉnh lại góc lắp |
| Cấp công suất & tốc độ | Giống hệt — 5 cỡ, 0,55–45 kW, 4 mức tốc độ | Giống hệt |
| Định vị hãng nêu | Bồn chứa siêu lớn: bồn bùn, bồn dầu thô; yêu cầu độ trộn cao | Môi chất phức tạp có hạt rắn (kèm phớt 261 + cơ cấu ngắt khẩn cấp) |
| Kết cấu | Có thêm cơ cấu góc — một cụm cơ khí cần thiết kế và bảo trì đúng | Đơn giản hơn, ít bộ phận chuyển động hơn |
Cách hiểu ngắn gọn: hai dòng dùng chung nền truyền động, khác nhau ở phần đầu bể. Trả tiền cho CKJ là trả cho khả năng thay đổi hướng — nếu bể của quý khách không cần khả năng đó, tiền đó không sinh ra giá trị vận hành.
Cơ cấu góc của dòng CKJ
Greatwall Mixers mô tả CKJ là máy khuấy lắp hông góc xoay (Swivel Angles Side-Entry Mixer), phát triển từ hai dòng góc cố định CPT và CFJ, bổ sung cơ cấu dao động chu kỳ và thiết kế làm kín riêng. Theo hãng, cách làm này giúp giảm điện năng tiêu thụ, rút ngắn thời gian khuấy và nâng hiệu quả trộn.
Cách vận hành cụ thể của cơ cấu góc cho từng bể được chốt với hãng trước khi chào giá. Nếu bể cần trục quét qua lại liên tục, chúng tôi so thêm với dòng SKJ truyền động dao động chu kỳ để chọn phương án phù hợp.
Vì sao bồn chứa siêu lớn cần khả năng điều chỉnh hướng
Hãng đặt dòng CKJ ở nhóm bồn chứa siêu lớn — bồn bùn và bồn dầu thô — nơi có yêu cầu độ trộn cao. Định vị này có lý do kỹ thuật:
- Luồng phun có tầm hữu hạn. Cánh khuấy lắp hông bơm một luồng có hướng vào lòng bể. Luồng đó mất dần động năng theo quãng đường. Với bể đường kính lớn, phần bể xa điểm lắp nhận được rất ít năng lượng khuấy — và đó là nơi cặn tích lũy.
- Hướng tối ưu không cố định theo thời gian. Mức dịch trong bồn chứa thay đổi theo chu kỳ nhập – xuất. Hướng luồng tối ưu khi bồn đầy không giống hướng tối ưu khi bồn còn một phần ba. Bể công nghệ chạy ổn định không có vấn đề này; bồn chứa thì có.
- Bồn bùn và bồn dầu thô có pha lắng. Cả hai môi chất này đều có xu hướng tách lớp và lắng cặn khi ngừng khuấy. Yêu cầu không chỉ là “khuấy đều” mà còn là huy động lại phần đã lắng — bài toán khó hơn hẳn, và phụ thuộc trực tiếp vào việc luồng phun có quét tới vùng đó không.
- Một điểm lắp là một lỗ khoét trên thành bể. Mỗi vị trí lắp thêm là một mặt bích, một bộ phớt, một đường bảo trì và một rủi ro rò rỉ. Khả năng điều chỉnh hướng mở ra phương án phủ được nhiều hơn với ít điểm lắp hơn — bao nhiêu là kết quả tính toán cho từng bể, không phải một con số chung.
Cấu hình phớt cho máy khuấy lắp hông
Với máy khuấy lắp hông, phớt trục nằm dưới mực dịch trong toàn bộ thời gian vận hành — khác hẳn máy lắp đỉnh, nơi phớt nằm trên mặt thoáng. Đây là lý do cấu hình phớt của nhóm lắp hông được hãng tách riêng.
Greatwall Mixers có series 261 là phớt chuyên dùng cho máy khuấy lắp bên hông, dùng cho môi chất chứa hạt rắn, với các ứng dụng hãng nêu đích danh là tháp hấp thụ khử lưu huỳnh khói (FGD), bể lên men biogas và bồn chứa dầu.
Điều kiện làm việc của series 261:
| Hạng mục | Giá trị |
|---|---|
| Kiểu phớt | Đơn diện, kiểu cartridge, nhiều lò xo dọc trục, có ổ bi tích hợp, kiểu cân bằng |
| Cặp ma sát | Cứng đối cứng (hard–hard) — chọn cho môi chất có hạt rắn |
| Nhiệt độ làm việc | −10 °C ~ 130 °C |
| Áp suất làm việc | 0 ~ 0,6 MPa |
| Tốc độ dài | 0 ~ 3 m/s |
Ngoài 261, hãng còn có hai series khác thường dùng cho khuấy lắp hông: 263 (song diện, cho môi chất có tạp chất, yêu cầu rò rỉ nghiêm ngặt) và 285 / 286 (song diện, dùng cho cả lắp đáy và lắp hông).
Theo hãng, CKJ được trang bị phớt cơ khí lắp hông 261 và cơ cấu ngắt khẩn cấp, cho phép bảo trì vòng làm kín và phớt cơ khí mà không phải xả bồn. Các con số trong bảng trên là điều kiện làm việc của phớt, không phải của toàn bộ máy khuấy.
Khi nào chọn CKJ thay vì CFJ hoặc CPT
Ba dòng máy khuấy lắp hông mà Ninh Đà cung cấp khác nhau ở hai trục: cơ cấu góc lắp và kiểu truyền động. Bảng dưới đây so sánh ba dòng:
| CKJ | CFJ | CPT | |
|---|---|---|---|
| Cơ cấu góc lắp | Có cơ cấu góc (swivel angle) | Góc cố định | Góc cố định |
| Kiểu truyền động | Bánh răng, kèm cơ cấu góc | Cặp bánh răng xoắn ốc | Đai răng đồng bộ, kết cấu hộp |
| Bảng chọn | 5 cỡ CKJ1–CKJ5 | 5 cỡ CFJ1–CFJ5 (số liệu trùng CKJ) | Ma trận 4 cỡ CPT2–CPT5 × 13 mức công suất |
| Định vị hãng nêu | Bồn chứa siêu lớn: bồn bùn, bồn dầu thô; yêu cầu độ trộn cao | Môi chất phức tạp có hạt rắn | Môi chất phức tạp có hạt rắn |
Chọn CKJ khi:
- Bể rất lớn và một hướng luồng không phủ đủ. Đây là định vị hãng đặt cho dòng này: bồn chứa siêu lớn, bồn bùn, bồn dầu thô.
- Mức dịch trong bể thay đổi nhiều theo chu kỳ nhập – xuất, nên hướng khuấy tối ưu không cố định.
- Không thể khoét thêm điểm lắp trên thành bể vì kết cấu, hệ đường ống hoặc bố trí mặt bằng.
- Yêu cầu độ trộn cao hơn mức “chống lắng thông thường” — hãng nêu rõ dòng này dành cho nơi có yêu cầu trộn cao.
Chọn máy khuấy trộn CFJ lắp hông góc cố định khi hình học bể và chế độ vận hành ổn định, góc lắp tính một lần dùng suốt vòng đời, điển hình là tháp hấp thụ FGD. CFJ còn cho phép bảo trì phớt mà không cần xả bể.
Chọn máy khuấy trộn CPT truyền động đai khi góc lắp cố định là đủ và quý khách muốn cụm truyền động có khâu đàn hồi giữa động cơ và trục khuấy.
Cần chuẩn bị gì để chọn đúng cỡ CKJ
Bảng chọn cho biết có những cỡ máy nào; chọn cỡ nào là bài toán tính theo bể. Sáu nhóm dữ kiện cần chuẩn bị:
- Kích thước và dung tích bể — đường kính, chiều cao cột dịch ở mức cao nhất và thấp nhất trong vận hành, hình dạng đáy. Với bồn chứa có chu kỳ nhập – xuất, biên độ thay đổi mức dịch là dữ kiện riêng, không suy ra từ dung tích.
- Môi chất — thành phần, khối lượng riêng, độ nhớt ở nhiệt độ vận hành, tính ăn mòn.
- Pha rắn — hàm lượng, cỡ hạt, khối lượng riêng hạt, và bể hiện đã có cặn lắng hay chưa. Với bồn bùn và bồn dầu thô, đây thường là dữ kiện quyết định.
- Mục tiêu công nghệ — giữ không cho lắng, huy động lại cặn đã lắng, chống phân lớp, hay đồng đều hóa trước khi bơm ra. Bốn mục tiêu này cho bốn kết quả tính toán khác nhau.
- Điều kiện lắp đặt — vật liệu và chiều dày thành bể, vị trí khoét được bích, số điểm lắp cho phép, khoảng trống thao tác bên ngoài thành bể, và bể có xả cạn được không.
- Điều kiện vận hành và hồ sơ — nhiệt độ, áp suất, chế độ chạy, yêu cầu phòng nổ nếu bể nằm trong khu vực phân vùng nguy hiểm, cấp điện áp lưới, và tiêu chuẩn mà chủ đầu tư yêu cầu.
Có đủ sáu nhóm dữ kiện, chúng tôi làm việc với hãng để chốt cỡ máy, cấu hình cánh, cấu hình phớt và phương án góc lắp, rồi ghi mọi thông số vào bản chào giá — để kỹ thuật của quý khách thẩm định được thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, mã chứng khoán 839894.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Tham gia soạn thảo T/ZZB 0665-2018 — tiêu chuẩn máy khuấy lắp hông cho tháp hấp thụ khử lưu huỳnh khói thải — tiêu chuẩn viết cho chính nhóm thiết bị lắp hông.
- Đạt ISO 9001, ISO 14001, ISO 45001, ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có dịch vụ chứng kiến chạy thử xuất xưởng từ xa (Remote FAT) và thử mô phỏng bằng nước trước khi giao hàng — đáng lưu ý với thiết bị lắp cho bể lớn, nơi sửa sai sau khi lắp rất tốn kém.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn CKJ là loại máy khuấy gì?
CKJ là dòng máy khuấy lắp hông (side-entry) của Greatwall Mixers, có cơ cấu góc — hãng gọi là swivel angle. Cụm truyền động bắt trên thành bể gần đáy, trục cắm ngang vào trong. Hãng định vị dòng này cho bồn chứa siêu lớn như bồn bùn và bồn dầu thô.
2. Máy khuấy CKJ có bao nhiêu cỡ và công suất thế nào?
Greatwall Mixers có bảng chọn với năm cỡ máy, từ CKJ1 đến CKJ5. Mỗi cỡ gồm ba đến bốn cấp công suất động cơ; cấp nhỏ nhất trong bảng là 0,55 kW và cấp lớn nhất là 45 kW.
3. Máy khuấy CKJ khác máy khuấy CFJ ở điểm nào?
Khác ở cơ cấu góc lắp: CKJ có cơ cấu góc xoay kèm cơ cấu dao động chu kỳ, còn CFJ bắt cứng theo góc chọn khi thiết kế. Trong bảng chọn của hãng, hai dòng có cùng năm cỡ, cùng các cấp công suất và cùng bốn mức tốc độ.
4. Tốc độ trục ra của máy khuấy CKJ là bao nhiêu?
Có bốn mức tốc độ theo cấu hình động cơ và tỷ số truyền: 350, 280, 230 và 190 vòng/phút với các cỡ CKJ1 đến CKJ4; riêng CKJ5 là 340, 250, 230 và 170 vòng/phút. Tốc độ chọn theo cấu hình đặt hàng, không điều chỉnh vô cấp khi vận hành.
5. Vì sao bồn chứa lớn nên dùng máy khuấy lắp hông thay vì lắp trên nắp?
Với bồn lớn, trục lắp từ nắp xuống sẽ rất dài, nặng, dễ võng và đặt toàn bộ tải lên kết cấu mái vốn thường không thiết kế để chịu. Máy lắp hông đặt cụm truyền động trên thành bể, trục ngắn hơn, và thao tác bảo trì diễn ra ở cao độ làm việc thuận tiện.
