Có những bồn mà bài toán không nằm ở công nghệ khuấy, mà nằm ở ngân sách: bể điều hòa nước thải, bồn chứa trung gian trong xưởng dệt nhuộm, bồn hòa tách trong nhà máy luyện kim. Chúng cần một cụm truyền động quay chậm, chịu được tải nặng, chạy nhiều năm — và không cần trả thêm cho những tính năng mà bồn đó không dùng tới.

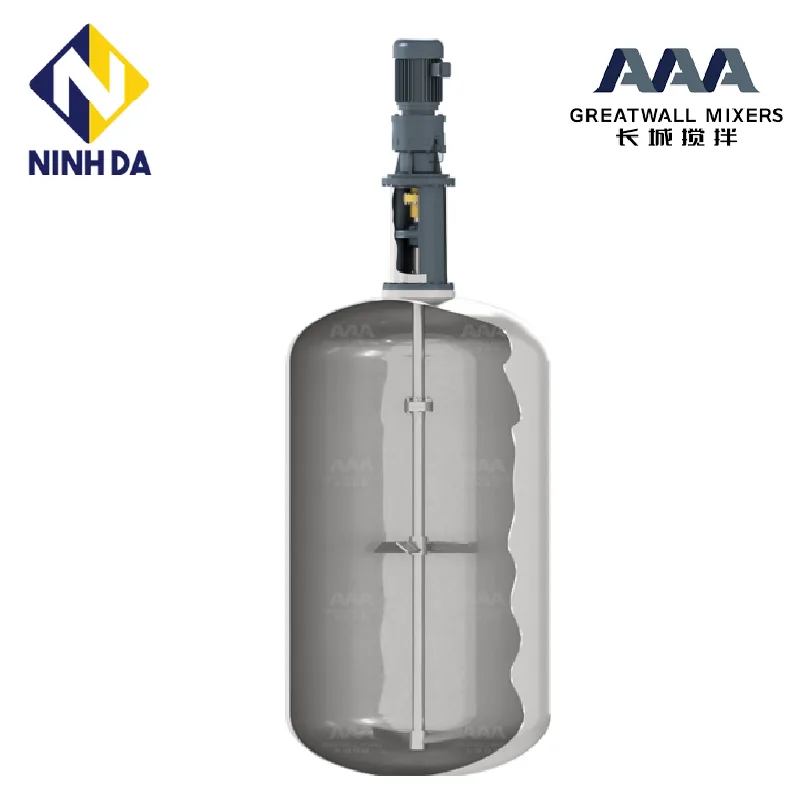

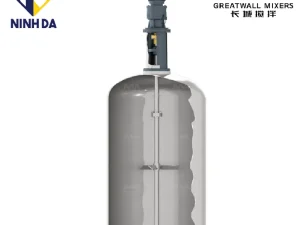

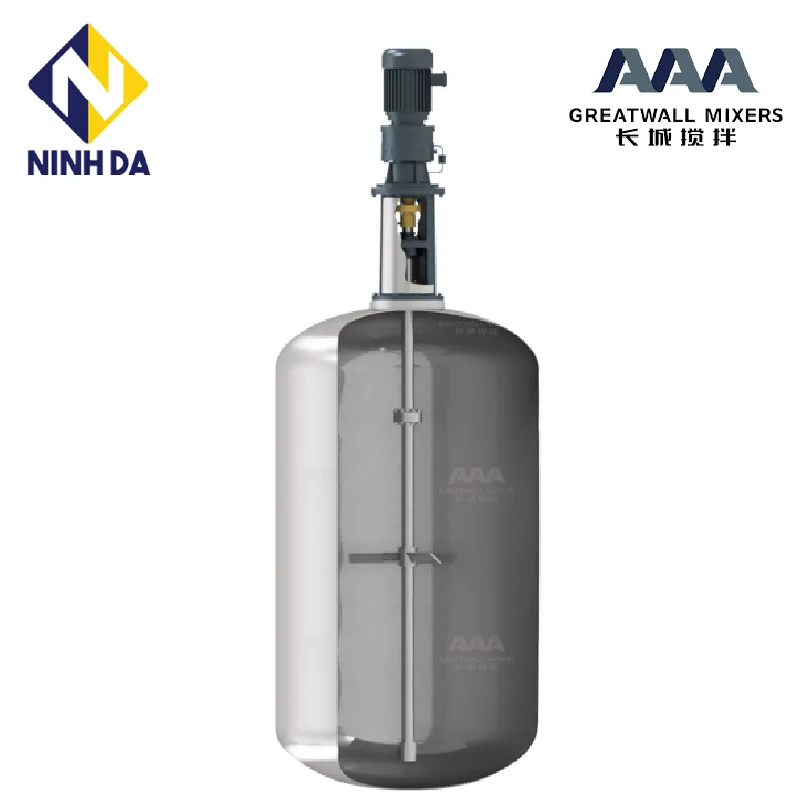

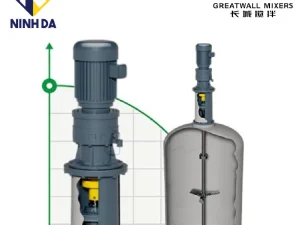

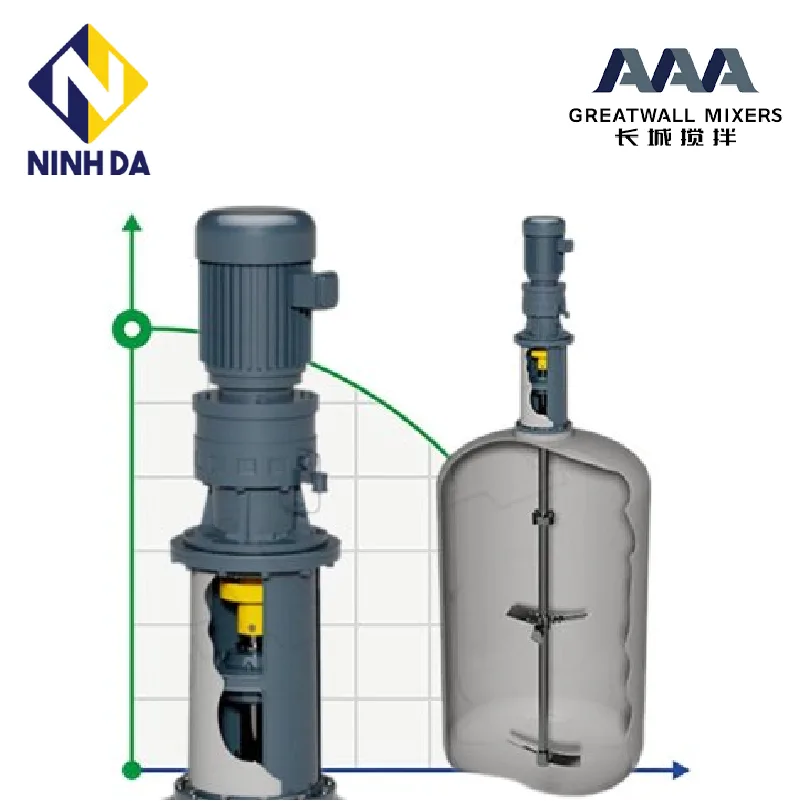

Dòng GMX (Planetary Cycloidal Gear Drive) của Greatwall Mixers là máy khuấy đứng dùng hộp giảm tốc hành tinh ăn khớp chốt – con lăn cycloid. Hãng công bố dải tốc độ trục ra 0,1–160 rpm, mô-men tới 30.000 N·m, ổ lăn tuổi thọ trên 100.000 giờ, và định vị dòng này bằng đúng một câu: “Cost-Effective: Well-suited for cost-sensitive projects” — phù hợp với dự án nhạy cảm về chi phí.
Bài viết này trình bày thông số dòng GMX, giải thích nguyên lý hộp giảm tốc con lăn cycloid và khi nào nên chọn kiểu truyền động này.
Máy khuấy GMX giải quyết bài toán gì
Trong năm series máy khuấy đứng của Greatwall Mixers, GMX là series được định vị rõ ràng nhất theo chi phí dự án. Hãng nêu đích danh năm lĩnh vực ứng dụng: hóa dầu, xử lý nước thải, dệt, luyện kim và khai khoáng.
Năm lĩnh vực này có một điểm chung đáng chú ý: phần lớn là bồn công nghệ chạy liên tục ở tốc độ thấp, tải nặng, môi chất khó chịu — nhưng không phải bồn cần độ chính xác cao hay yêu cầu vệ sinh nghiêm ngặt. Đó chính là vùng mà một cụm truyền động đơn giản, gọn và bền có giá trị hơn một cụm truyền động nhiều tính năng.
Bốn tình huống cụ thể trên sàn nhà máy:
- Bể xử lý nước thải cần khuấy chậm, chạy suốt ngày đêm. Tốc độ khuấy thấp, tải gần như không đổi, và điều quan trọng nhất là thiết bị không được dừng.
- Bồn có pha rắn hoặc bùn. Mô-men tới 30.000 N·m phủ được phần lớn bồn khuấy bùn quặng và bồn hòa tách cỡ vừa.
- Dự án có trần ngân sách thiết bị. Đây là điểm hãng nêu trực tiếp cho dòng này.
- Bồn chạy liên tục nhiều năm. Ổ lăn được hãng công bố tuổi thọ trên 100.000 giờ cho cả năm series máy khuấy đứng — khoảng 11 năm chạy 24/7.
Thông số kỹ thuật dòng GMX
Thông số chính của dòng GMX:
| Hạng mục | Thông số |
|---|---|
| Kiểu truyền động | Hộp giảm tốc hành tinh ăn khớp chốt – con lăn cycloid (Planetary Cycloidal Gear Drive), lắp đỉnh bồn (top-entry) |
| Tốc độ trục ra | 0,1 – 160 rpm |
| Mô-men xoắn | tới 30.000 N·m |
| Tuổi thọ ổ lăn | trên 100.000 giờ |
| Định vị hãng nêu | Cost-Effective — phù hợp dự án nhạy cảm về chi phí |
| Ứng dụng hãng nêu đích danh | Hóa dầu · xử lý nước thải · dệt · luyện kim · khai khoáng |
Về công suất động cơ. Công suất cụ thể của máy được xác định theo bài toán khuấy của từng bồn và ghi rõ trong bản chào giá kèm xác nhận của hãng.

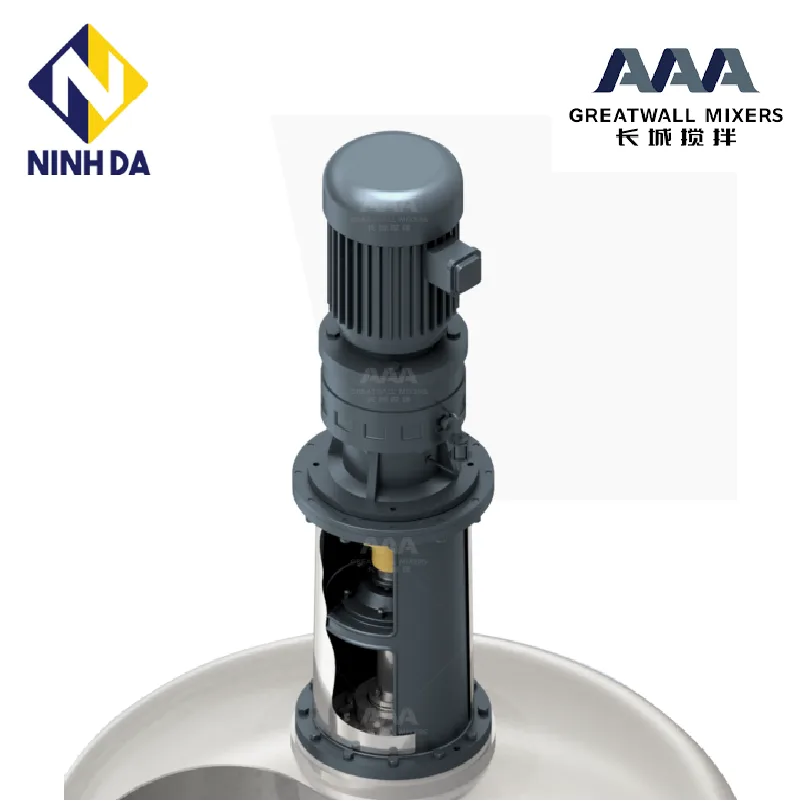

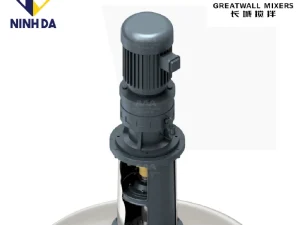

Hộp giảm tốc hành tinh con lăn cycloid hoạt động thế nào — và khi nào nên chọn
Hộp giảm tốc cycloid không dùng cặp bánh răng ăn khớp theo kiểu thông thường. Thay vào đó, một đĩa cycloid lắp lệch tâm lăn bên trong một vành có các chốt con lăn; mỗi vòng quay của trục vào chỉ làm đĩa dịch đi một khoảng rất nhỏ. Kết quả là tỷ số truyền rất lớn ngay trong một cấp, thay vì phải xếp chồng nhiều cấp bánh răng.
Trong danh mục hộp giảm tốc của Greatwall Mixers, họ này là X series — hộp giảm tốc hành tinh ăn khớp chốt con lăn cycloid, với các đặc điểm hãng nêu: tỷ số truyền lớn, kết cấu gọn, thể tích nhỏ, chịu tải lớn, chạy êm; dải tốc độ trục ra 0,002 – 160 rpm, theo tiêu chuẩn ngành HG/T 3139.
Một chi tiết đáng chú ý với người mua hàng: HG/T 3139 — tiêu chuẩn ngành hóa chất về “hộp giảm tốc đứng dùng cho thùng khuấy” — do chính Greatwall Mixers tham gia soạn thảo.
Dải 0,002–160 rpm là dải của họ hộp giảm tốc X series bán rời, còn dải của máy khuấy GMX là 0,1–160 rpm.
Ba tình huống nên hướng sang GMX thay vì các kiểu truyền động khác:
- Cần tốc độ rất thấp mà không muốn xếp nhiều cấp bánh răng. Nguyên lý cycloid cho tỷ số truyền lớn trong kết cấu gọn — GMX cùng GMC là hai series duy nhất trong nhóm bắt đầu từ 0,1 rpm.
- Bài toán nằm trong nhóm tải trung bình, tốc độ thấp, chạy liên tục. Mô-men tới 30.000 N·m và ổ lăn trên 100.000 giờ phủ được phần lớn bồn xử lý nước thải và bồn công nghệ cỡ vừa.
- Dự án có trần ngân sách rõ ràng. Đây là điểm hãng nêu trực tiếp cho dòng này — và cũng là lý do chính khiến GMX tồn tại song song với GMC ở cùng dải thông số.
GMX và GMC khác nhau thế nào
GMX và GMC có cùng dải tốc độ 0,1–160 rpm và mô-men tới 30.000 N·m, nên không chọn giữa hai series bằng bảng số. Khác biệt nằm ở kiểu truyền động: GMX dùng hộp giảm tốc hành tinh con lăn cycloid, GMC dùng hộp giảm tốc đồng trục.
Hệ quả cho người chọn máy — và đây là điểm hữu ích nhất của mục này: đừng chọn giữa GMX và GMC bằng bảng số, vì bảng số của hai series đang giống nhau. Hãy chọn bằng kiểu truyền động, định vị chi phí và bài toán vận hành:
| GMX — hành tinh con lăn cycloid | GMC — đồng trục | |
|---|---|---|
| Nguyên lý | Đĩa cycloid lăn trong vành chốt con lăn — tỷ số truyền lớn ngay trong một cấp | Bánh răng trụ, trục vào và trục ra cùng đường tâm |
| Hãng nhấn điều gì | Phù hợp dự án nhạy cảm về chi phí | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, ổ đỡ đế gia cường giảm rung |
| Ứng dụng hãng nêu đích danh | Hóa dầu, xử lý nước thải, dệt, luyện kim, khai khoáng | Nhóm chung máy khuấy đứng: sinh dược, hóa dầu, luyện kim, khai khoáng, hóa chất tinh khiết, thực phẩm, môi trường |
Cách đọc bảng này: nếu bồn của quý khách nằm trong năm ngành hãng nêu đích danh cho GMX và dự án có trần ngân sách, GMX là hướng phù hợp. Nếu bồn cần các đặc điểm mà hãng nhấn riêng cho GMC — bôi trơn trọn đời, kết cấu giảm rung — thì GMC là hướng phù hợp hơn dù thông số công bố giống nhau.
“Cost-Effective” nghĩa là gì — và không nghĩa là gì
Đây là cụm từ hãng dùng để định vị GMX, nên đáng được giải thích đúng thay vì để khách tự suy.
Nghĩa là: kiểu truyền động cycloid đạt tỷ số truyền lớn trong một kết cấu gọn, ít cấp hơn, thể tích nhỏ hơn. Với cùng một bài toán tốc độ thấp, đây là con đường ngắn hơn về mặt kết cấu — và kết cấu đơn giản hơn thường kéo theo chi phí thấp hơn.
Không có nghĩa là: máy rẻ hơn ở mọi cấu hình, hay chất lượng thấp hơn. Cả năm series máy khuấy đứng của hãng đều dùng chung mức công bố ổ lăn trên 100.000 giờ, và cùng chịu chung quy trình thiết kế 6 bước.
Cũng không có nghĩa là chọn được bằng giá. Chi phí vòng đời của một máy khuấy công nghiệp không nằm ở giá mua: nó nằm ở số lần dừng bồn để xử lý cụm truyền động và ở mức tiêu thụ điện suốt nhiều năm chạy liên tục. Một máy chọn sai dải tốc độ sẽ đắt hơn nhiều so với chênh lệch giá giữa hai kiểu truyền động.
GMX so với bốn series máy khuấy đứng còn lại
Greatwall Mixers có năm series máy khuấy đứng, và trục phân loại của cả năm là kiểu truyền động. Bảng dưới giúp khoanh vùng trước khi chọn:
| Series | Kiểu truyền động | Tốc độ trục ra | Mô-men | Đặc điểm hãng nêu |
|---|---|---|---|---|
| GMX | Hành tinh con lăn cycloid (Planetary Cycloidal) | 0,1 – 160 rpm | tới 30.000 N·m | Phù hợp dự án nhạy cảm về chi phí · hóa dầu, nước thải, dệt, luyện kim, khai khoáng |
| GMC | Đồng trục (Co-axial) | 0,1 – 160 rpm | tới 30.000 N·m | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, ổ đỡ đế gia cường giảm rung |
| GMP | Trục song song (Parallel Shaft) | 1 – 400 rpm | tới 20.000 N·m | Truyền động êm, ồn thấp, chịu tải lớn, độ tăng nhiệt thấp · Dry-Well chống rò dầu |
| GMR | Trục vuông góc (Right-Angle) | 1 – 350 rpm | tới 100.000 N·m | Chịu tải lớn, tuổi thọ dài, phù hợp không gian hạn chế · Dry-Well chống rò dầu |
| GMV | Đai (Belt Drive) | 80 – 500 rpm | tới 70.000 N·m | Kết cấu đơn giản, chi phí thấp, bảo trì ít · định vị cho bồn lên men lớn |
Cách đọc bảng nhanh: GMX và GMC cùng phủ vùng tốc độ thấp nhất của nhóm với mô-men trung bình — chọn giữa hai series này bằng kiểu truyền động và định vị chi phí, không bằng con số. Cần tốc độ trên 160 rpm thì hướng sang GMP hoặc GMV. Cần mô-men vượt 30.000 N·m thì hướng sang GMV rồi tới GMR. Cần kết cấu chống rò dầu bôi trơn xuống bồn thì hai series công bố kết cấu Dry-Well là GMP và GMR.
Ứng dụng theo ngành
Năm lĩnh vực hãng nêu đích danh cho dòng GMX:
- Hóa dầu — bồn trung hòa, bồn chứa trung gian, bồn phản ứng.
- Xử lý nước thải — bể điều hòa, bể phản ứng hóa lý, bồn pha hóa chất.
- Dệt — bồn pha thuốc nhuộm, bồn hồ, bồn chứa dịch công nghệ.
- Luyện kim — bồn hòa tách trong luyện kim thủy: xử lý đồng, kẽm, niken, mangan, đất hiếm và alumin.
- Khai khoáng — bồn khuấy bùn quặng, hệ ba pha khí – lỏng – rắn với yêu cầu chống ăn mòn và chống mài mòn.
Với nhóm máy khuấy đứng nói chung, hãng nêu thêm các ngành: sinh dược, hóa chất tinh khiết, thực phẩm và đồ uống, bảo vệ môi trường. Trong danh mục ứng dụng chung còn có khử lưu huỳnh khí thải (FGD) — lĩnh vực hãng tự nhận là dẫn đầu ngành — cùng hóa chất muối, vật liệu mới và năng lượng mới.
Chọn máy khuấy GMX như thế nào
Greatwall Mixers thiết kế máy khuấy theo quy trình 6 bước:
- Thu thập dữ liệu — thùng chứa, vật liệu, thông số vận hành và yêu cầu công nghệ.
- Thử mô hình nhỏ hoặc mô phỏng CFD nếu bài toán phức tạp.
- Chọn kiểu máy và tốc độ khuấy theo yêu cầu công nghệ.
- Ra bản vẽ thiết kế.
- Tính bền trục và kết cấu lắp đặt.
- Chọn công suất động cơ, hộp giảm tốc và phớt trục phù hợp.
Điểm cần nhấn: công suất động cơ nằm ở bước 6, không phải bước 1. Đó là lý do câu hỏi “bể 30 m³ thì cần bao nhiêu kW” không có đáp án chung — kết quả phụ thuộc môi chất, nhiệm vụ công nghệ và kiểu cánh khuấy được chọn ở các bước trước.
Các ngưỡng hữu ích khi quý khách thẩm định bản chào giá:
| Hạng mục | Ngưỡng hãng quy định |
|---|---|
| Hệ số sử dụng (service factor) khi chọn hộp giảm tốc — máy khuấy công suất vừa và nhỏ | SF ≥ 1,8 |
| Hệ số sử dụng — máy khuấy công suất lớn | SF ≥ 2,0 |
| Nhiệt độ chất lỏng trong bồn vượt ngưỡng này thì hộp đệm phải có làm mát | > 120 °C |
| Vận tốc dài của trục khi hộp đệm không có làm mát / bôi trơn | ≤ 1 m/s |
Để Ninh Đà đề xuất cấu hình GMX, quý khách gửi cho chúng tôi:
- Dung tích và kích thước bồn hoặc bể — đường kính trong, chiều cao cột dịch, có tấm chặn dòng (baffle) hay không.
- Môi chất, khối lượng riêng và độ nhớt ở nhiệt độ vận hành; hàm lượng pha rắn và cỡ hạt nếu có.
- Nhiệm vụ công nghệ: hòa tan, giữ huyền phù, phản ứng, điều hòa, khuấy bùn.
- Điều kiện vận hành: nhiệt độ, áp suất, chạy liên tục hay theo mẻ.
- Ràng buộc lắp đặt trên nắp bồn và tốc độ khuấy nếu công nghệ đã ấn định.
- Yêu cầu đặc biệt: vật liệu tiếp xúc, chống mài mòn cho môi chất có hạt, kiểu phớt, phòng nổ, tiêu chuẩn hồ sơ của chủ đầu tư.
Với các thông số này, chúng tôi làm việc với hãng để chốt cấu hình và ghi rõ mọi con số vào bản chào giá — để bộ phận kỹ thuật của quý khách thẩm định được, thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, niêm yết trên sàn NEEQ (Trung Quốc) từ 2013, mã chứng khoán 839894.
- Đạt ISO 9001, ISO 14001, ISO 45001; ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Tham gia soạn thảo tiêu chuẩn ngành HG/T 3139 — “Hộp giảm tốc đứng dùng cho thùng khuấy”, tiêu chuẩn mà họ hộp giảm tốc cycloid X series của hãng tuân theo.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ; trong ngành hóa chất có BASF, DuPont, Dow, SABIC, Sinopec, Wanhua.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có bàn thử nghiệm có tải dung tích khoảng 110 m³, thử được đồng thời tối đa 4 bộ máy khuấy.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Tư vấn chọn kiểu truyền động theo bài toán bồn thực tế, không chỉ theo cấp công suất.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn GMX có tốc độ và mô-men bao nhiêu?
Theo Greatwall Mixers, dòng GMX có tốc độ trục ra từ 0,1 đến 160 vòng mỗi phút và mô-men xoắn tới 30.000 N·m. Cùng với series GMC truyền động đồng trục, đây là hai series máy khuấy đứng có dải tốc độ thấp nhất của hãng.
2. Hộp giảm tốc hành tinh con lăn cycloid khác gì hộp giảm tốc bánh răng?
Hộp giảm tốc cycloid dùng đĩa lệch tâm lăn trong vành chốt con lăn thay cho cặp bánh răng ăn khớp thông thường, nên đạt tỷ số truyền lớn ngay trong một cấp. Hãng mô tả họ này là tỷ số truyền lớn, kết cấu gọn, thể tích nhỏ, chịu tải lớn và chạy êm.
3. Máy khuấy GMX dùng cho những ngành nào?
Greatwall Mixers nêu đích danh năm lĩnh vực cho dòng GMX: hóa dầu, xử lý nước thải, dệt, luyện kim và khai khoáng. Đây phần lớn là bồn công nghệ chạy liên tục ở tốc độ thấp với tải nặng, nơi độ bền và chi phí đầu tư quan trọng hơn các tính năng chuyên biệt.
4. GMX và GMC khác nhau ở đâu khi thông số giống nhau?
Hai series có cùng dải tốc độ và mô-men, nên không nên chọn bằng bảng số. GMX dùng hộp giảm tốc hành tinh con lăn cycloid và được định vị cho dự án nhạy cảm về chi phí. GMC dùng hộp giảm tốc đồng trục, có bôi trơn trọn đời và kết cấu giảm rung.
