Bể chứa càng lớn, khuấy càng dễ trở thành việc “khuấy được một vùng”. Một máy khuấy lắp hông quay cố định một hướng tạo ra một luồng phun đi theo đúng một tuyến trong bể. Tuyến đó sạch, phần còn lại thì không — cặn lắng dần ở những góc mà luồng phun không quét tới, và mỗi lần vệ sinh bể là một lần dừng sản xuất.

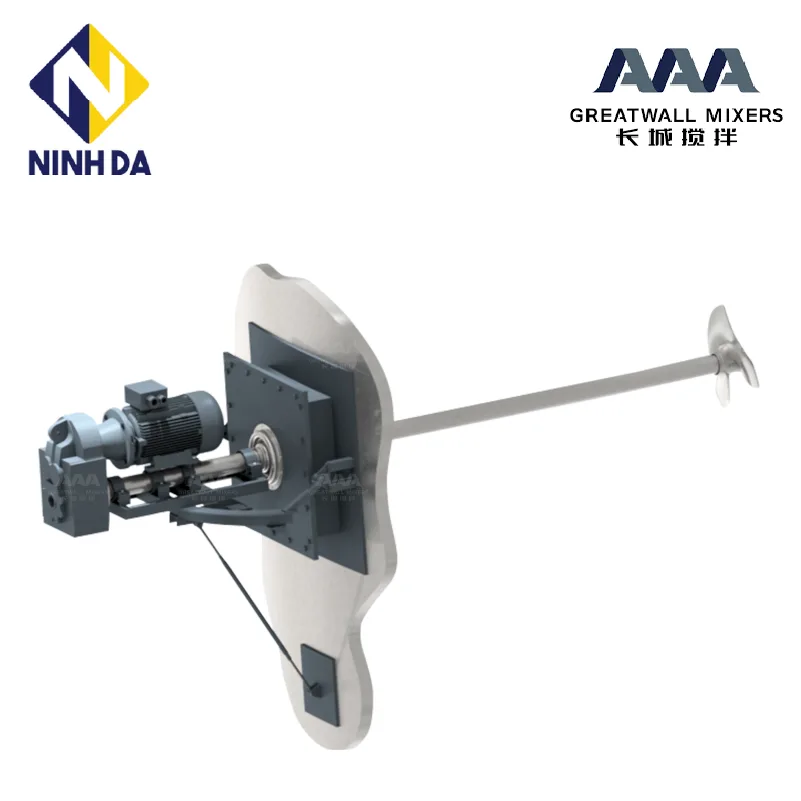

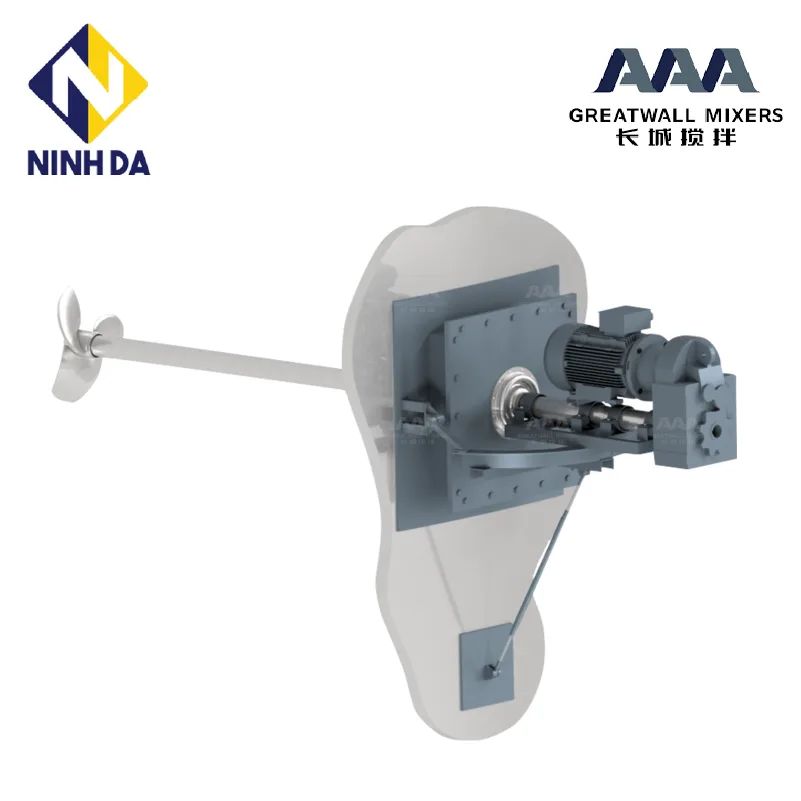

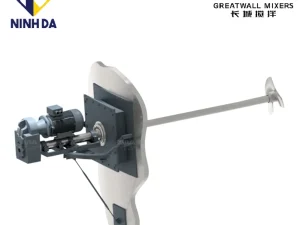

Máy khuấy trộn SKJ của Greatwall Mixers thuộc nhóm máy khuấy lắp hông (side-entry), với kiểu truyền động dao động chu kỳ (Periodic Oscillating Gear Drive). Thay vì giữ trục cố định một hướng, cơ cấu truyền động cho trục khuấy quét qua lại theo chu kỳ — luồng phun vì thế đi qua nhiều vùng của bể thay vì đứng yên một tuyến.
Theo công bố của hãng, SKJ có công suất tới 18,5 kW (25 HP) và tốc độ 360 vòng/phút. Dòng máy dùng cho các quá trình phản ứng lỏng – lỏng, rắn – lỏng, khuấy trộn và lưu chứa; phù hợp với biogas, hóa dầu, bảo vệ môi trường và đặc biệt là bể chứa lớn (hố thu). Cấu hình cụ thể cho từng bể được hãng xác nhận theo dữ liệu quý khách cung cấp.
Máy khuấy lắp hông: vì sao không lắp trên nắp bể
Với bể chứa và bồn công nghệ cỡ lớn, lắp máy khuấy từ trên nắp xuống gặp ba trở ngại thực tế:
- Trục quá dài. Trục top-entry phải vươn từ nắp xuống gần đáy. Bể càng cao, trục càng dài, càng nặng, càng dễ võng và dao động — kéo theo yêu cầu về ổ đỡ giữa hoặc ổ đáy, và kéo theo chi phí.
- Kết cấu nắp không chịu được tải. Nhiều bể chứa có mái mỏng, mái nổi hoặc mái không thiết kế để mang một cụm truyền động cùng toàn bộ tải trọng động của trục khuấy.
- Không có chỗ thao tác phía trên. Bể ngoài trời, bể có sàn kỹ thuật phía trên, hoặc bể mà việc đưa cẩu lên đỉnh là cả một kế hoạch — mọi lần bảo trì đều thành sự kiện.
Máy khuấy lắp hông đặt cụm truyền động ở thành bể, gần đáy, trục cắm ngang vào trong. Trục ngắn, tải nằm trên thành bể chứ không trên mái, và thao tác bảo trì diễn ra ở cao độ người đứng làm việc được. Đây là lý do kiểu lắp này phổ biến ở bể chứa lớn và bể chứa bùn.
Đổi lại, kiểu lắp hông có một đặc tính cần hiểu rõ trước khi chọn: luồng chảy nó tạo ra có hướng. Một cánh khuấy quay cố định một chiều, lắp cố định một góc, sẽ bơm dòng đi theo một tuyến ổn định trong bể. Đó là ưu điểm khi ta muốn tạo dòng tuần hoàn có định hướng — và là nhược điểm khi bể lớn tới mức một tuyến không đủ phủ.
Dao động chu kỳ hoạt động thế nào
Đây là điểm phân biệt dòng SKJ với các máy khuấy lắp hông quay cố định một hướng.
Ở máy lắp hông cố định hướng: cụm truyền động được bắt cứng vào bích trên thành bể theo một góc đã chọn khi thiết kế. Trục quay, cánh bơm dòng, và luồng phun đi theo đúng hướng đó trong suốt vòng đời thiết bị. Muốn đổi hướng phải dừng máy, tháo, chỉnh lại góc lắp.

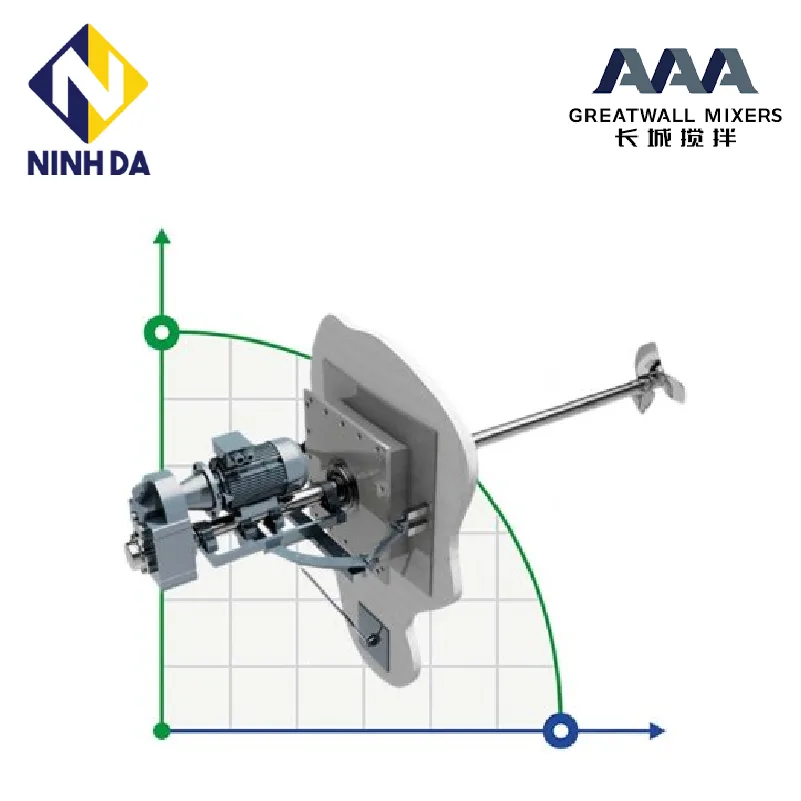

Ở máy truyền động dao động chu kỳ: cơ cấu trong cụm truyền động làm cả trục khuấy quét qua lại theo một cung, lặp lại theo chu kỳ, trong khi cánh khuấy vẫn quay bình thường. Kết quả là luồng phun không đứng yên — nó lia qua đáy bể như một vòi phun quét, đi qua các vùng mà một luồng cố định không chạm tới.
Hệ quả kỹ thuật của việc này:
- Cùng một cụm máy phủ được diện tích đáy rộng hơn. Vùng ảnh hưởng không còn là một tuyến, mà là phần bể mà cung quét đi qua.
- Không có “vùng chết cố định”. Ở máy cố định hướng, các vùng nằm ngoài luồng phun luôn là cùng những vùng đó — nên cặn tích lũy đúng chỗ đó, mẻ này qua mẻ khác. Khi luồng phun quét qua lại, không vùng nào bị bỏ qua liên tục.
- Có thể giảm số điểm lắp trên thành bể. Một số bể lớn phải bố trí nhiều máy khuấy lắp hông ở nhiều vị trí quanh chu vi để phủ hết đáy. Mỗi điểm lắp là một lỗ khoét trên thành, một bích, một bộ phớt và một đường bảo trì. Kiểu quét chu kỳ mở ra khả năng phủ nhiều hơn với ít điểm lắp hơn — bao nhiêu là do tính toán cho từng bể, không phải con số chung.
- Tải trên cụm truyền động thay đổi theo chu kỳ. Đây là mặt phải trả: cơ cấu dao động là một bộ phận cơ khí có chuyển động riêng, cần được thiết kế và bảo trì đúng. Đó cũng là lý do kiểu truyền động này thuộc về nhà chế tạo có kinh nghiệm với máy khuấy bể lớn, không phải hạng mục nên cải tiến tại chỗ.
Bảng so sánh định tính hai kiểu, không kèm con số:
| Máy khuấy lắp hông quay cố định hướng | Máy khuấy lắp hông dao động chu kỳ (SKJ) | |
|---|---|---|
| Hướng luồng phun | Cố định theo góc lắp | Quét qua lại theo chu kỳ |
| Vùng phủ | Một tuyến dòng chảy ổn định | Phần bể mà cung quét đi qua |
| Vùng chết | Cố định ở cùng vị trí, cặn tích lũy theo thời gian | Không có vùng bị bỏ qua liên tục |
| Đổi hướng dòng | Phải dừng máy, chỉnh lại góc lắp | Nằm trong nguyên lý làm việc |
| Kết cấu | Đơn giản hơn | Có thêm cơ cấu dao động — cần thiết kế và bảo trì đúng |
(Bảng này mô tả nguyên lý của hai kiểu truyền động, không phải thông số của một model cụ thể.)
Bài toán vận hành mà kiểu dao động chu kỳ nhắm tới
Nếu nhà máy của quý khách đang gặp một trong các tình huống dưới đây, đây là lúc nên xét tới máy khuấy lắp hông dao động chu kỳ:
- Cặn lắng ở đúng những chỗ cũ. Mỗi lần mở bể vệ sinh lại thấy cặn dày ở cùng khu vực — dấu hiệu điển hình của luồng chảy cố định hướng không phủ hết đáy.
- Bể phân lớp theo chiều cao hoặc theo vùng. Lấy mẫu ở hai vị trí khác nhau cho hai kết quả khác nhau, dù máy khuấy vẫn chạy.
- Bể quá lớn so với một điểm khuấy. Đường kính bể lớn tới mức luồng phun mất động năng trước khi tới bờ đối diện.
- Cặn đã lắng, cần huy động lại. Bể đã tích cặn đáy và cần đưa trở lại trạng thái lơ lửng thay vì phải xả bể và cào thủ công.
- Không đủ vị trí lắp trên thành bể. Kết cấu bể, hệ đường ống hoặc bố trí mặt bằng không cho phép khoét thêm nhiều điểm lắp quanh chu vi.
Điểm chung của cả năm tình huống: vấn đề không nằm ở công suất mà nằm ở phân bố dòng chảy. Tăng kW cho một máy khuấy cố định hướng thường chỉ làm luồng phun mạnh hơn trên đúng tuyến cũ — chi phí điện tăng, vùng chết vẫn còn đó. Đó là lý do kiểu truyền động dao động chu kỳ tồn tại như một dòng sản phẩm riêng.
SKJ trong nhóm máy khuấy lắp hông của Greatwall Mixers

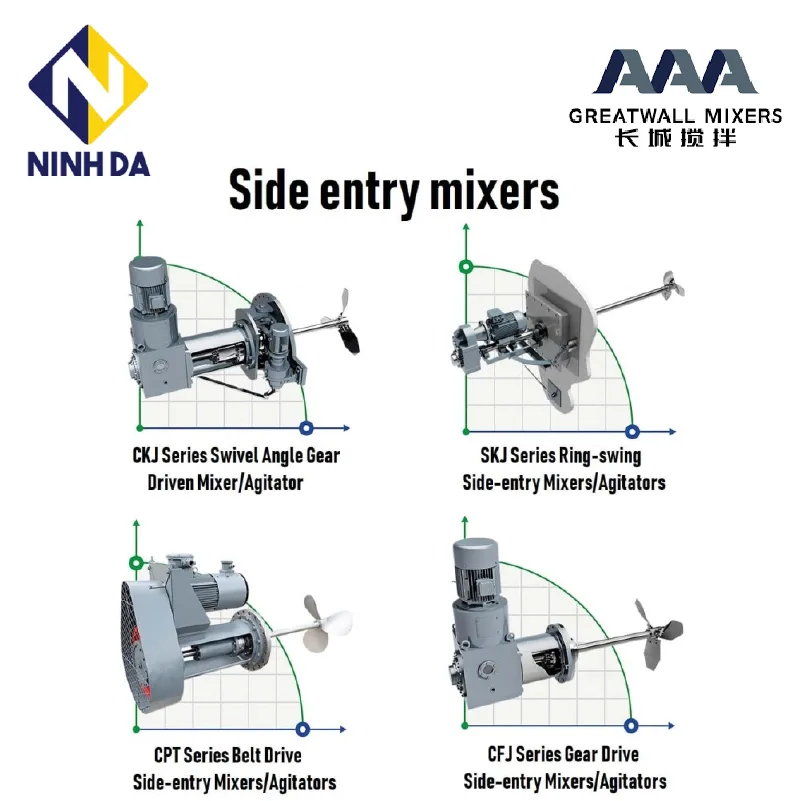

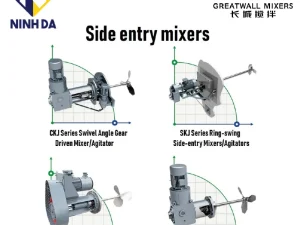

Nhóm máy khuấy lắp hông (Side-Entry) của Greatwall Mixers gồm bốn dòng, phân biệt nhau bằng kiểu truyền động và cách bố trí góc lắp:
| Dòng | Kiểu truyền động theo cách hãng gọi tên |
|---|---|
| CFJ | Truyền động bánh răng, góc lắp cố định (Fixed-Angle Gear Drive) |
| CKJ | Góc lắp xoay được (Swivel Angles) |
| CPT | Truyền động đai, góc lắp cố định (Fixed-Angle Belt Drive) |
| SKJ | Dao động chu kỳ (Periodic Oscillating Gear Drive) |
Nếu quý khách đang so sánh giữa bốn dòng này, cách làm đúng là gửi bài toán bể cho chúng tôi để so từng dòng theo dữ liệu chính thức của hãng.
Đặc điểm thiết kế và ứng dụng của SKJ
Các đặc điểm hãng công bố cho dòng SKJ:
- Vùng khuấy rộng hơn — cùng mức tiêu thụ điện nhưng phạm vi khuấy lớn hơn, tránh vùng chết.
- Lơ lửng và tuần hoàn hiệu quả — lắp ở phần giữa – dưới của bể, máy chủ yếu làm lơ lửng, phân tán và tạo tuần hoàn; lắp ở phần trên, máy tăng cường tuần hoàn và ngăn lớp nổi.
- Chống rò và chống kẹt — có thể trang bị thiết bị chống kẹt và bộ báo rò rỉ.
- Bánh răng gọn, bền — bánh răng gia công chính xác cho kết cấu gọn, độ bền cao và tuổi thọ dài.
- Ổ bi tuổi thọ cao — thiết kế cho trên 100.000 giờ vận hành.
- Thiết kế một trục — bảo đảm độ chính xác và ổn định.
- Góc lắp điều chỉnh được — chỉnh góc theo bốn hướng để khuấy hiệu quả hơn.
- Làm kín linh hoạt — phớt thiết kế riêng, phù hợp với hầu hết điều kiện vận hành.
- Cơ cấu xoay — chọn xoay bằng điện hoặc bằng tay.
- Cánh chống quấn — cánh mép sạch, hạn chế sợi quấn vào cánh.
Về ứng dụng, SKJ thường được dùng trong quy trình biogas, đặc biệt để phá kết khối trong bể.
Cần chuẩn bị gì để được chọn model SKJ
Máy khuấy lắp hông cho bể lớn được chọn theo bài toán, không theo bảng. Để Ninh Đà làm việc với hãng và trả lại cấu hình chính xác, quý khách chuẩn bị sáu nhóm dữ kiện sau:
- Kích thước và dung tích bể — đường kính hoặc kích thước dài × rộng, chiều cao cột dịch làm việc, hình dạng đáy (bằng, côn, chỏm cầu). Đây là dữ kiện quan trọng nhất với máy lắp hông, vì nó quyết định luồng phun phải đi được bao xa.
- Môi chất — thành phần, khối lượng riêng, độ nhớt ở nhiệt độ vận hành (không phải độ nhớt ở nhiệt độ phòng), tính ăn mòn, có pha rắn hay không.
- Pha rắn nếu có — hàm lượng, cỡ hạt, khối lượng riêng hạt, và cặn hiện đã lắng ở đáy hay chưa. Yêu cầu “giữ không cho lắng” và yêu cầu “huy động lại cặn đã lắng” là hai bài toán khác nhau về mức độ khó.
- Mục tiêu công nghệ — chống lắng, đồng đều hóa toàn bể, gia nhiệt/truyền nhiệt đồng đều, ngăn phân lớp, hay chuẩn bị trước khi bơm ra.
- Điều kiện lắp đặt — vật liệu và chiều dày thành bể, vị trí có thể khoét bích, khoảng trống thao tác bên ngoài thành bể, bể có xả cạn được không và bao lâu một lần. Điểm cuối liên quan trực tiếp tới phương án bảo trì phớt trục.
- Điều kiện vận hành và yêu cầu hồ sơ — nhiệt độ, áp suất, chế độ chạy liên tục hay gián đoạn, yêu cầu phòng nổ nếu bể nằm trong khu vực phân vùng nguy hiểm, và các tiêu chuẩn mà chủ đầu tư yêu cầu trong hồ sơ.
Có đủ sáu nhóm dữ kiện này, chúng tôi làm việc với hãng để chốt kiểu máy, cấu hình cánh và cấu hình phớt, rồi ghi mọi thông số vào bản chào giá — để bộ phận kỹ thuật của quý khách thẩm định được thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, niêm yết trên sàn NEEQ (Trung Quốc) từ 2013, mã chứng khoán 839894.
- Đạt ISO 9001, ISO 14001, ISO 45001; ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có dịch vụ chứng kiến chạy thử xuất xưởng từ xa (Remote FAT) và thử mô phỏng bằng nước trước khi giao hàng — đáng lưu ý với thiết bị lắp cho bể lớn, nơi việc sửa sai sau khi lắp rất tốn kém.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn SKJ là loại máy khuấy gì?
SKJ là dòng máy khuấy lắp hông (side-entry) của Greatwall Mixers, dùng kiểu truyền động dao động chu kỳ — tiếng Anh là Periodic Oscillating Gear Drive. Cụm truyền động lắp trên thành bể, trục cắm ngang vào trong, và trục quét qua lại theo chu kỳ thay vì giữ cố định một hướng.
2. Máy khuấy dao động chu kỳ khác gì máy khuấy lắp hông thông thường?
Máy lắp hông thông thường có góc lắp cố định nên luồng phun đi theo một tuyến ổn định, để lại vùng chết ở cùng vị trí. Máy dao động chu kỳ cho trục quét qua lại theo cung, luồng phun lia qua đáy bể nên phủ được diện tích rộng hơn và không bỏ sót cùng một vùng.
3. Thông số kỹ thuật của máy khuấy SKJ là bao nhiêu?
Theo hãng, SKJ có công suất tới 18,5 kW (25 HP) và tốc độ 360 vòng/phút. Cấu hình cụ thể (cánh khuấy, phớt, góc lắp) được hãng xác nhận theo dữ liệu bể của quý khách.
4. Vì sao chọn máy khuấy lắp hông thay vì lắp trên nắp bể?
Với bể lớn, trục lắp từ nắp xuống sẽ rất dài, nặng và dễ dao động, đồng thời đặt toàn bộ tải lên kết cấu mái vốn thường không thiết kế để chịu. Máy lắp hông đặt cụm truyền động trên thành bể, trục ngắn hơn, và thao tác bảo trì diễn ra ở cao độ làm việc thuận tiện.
5. Cần cung cấp gì để Ninh Đà chọn được máy khuấy SKJ phù hợp?
Cần sáu nhóm dữ kiện: kích thước và dung tích bể; môi chất cùng độ nhớt ở nhiệt độ vận hành; pha rắn nếu có; mục tiêu công nghệ; điều kiện lắp đặt; điều kiện vận hành và yêu cầu hồ sơ. Có đủ những dữ kiện này, chúng tôi làm việc với hãng để chốt cấu hình.
