Bồn lên men công nghiệp là một trong những bồn khó chiều nhất trong nhà máy: dịch ba pha khí – lỏng – rắn, sục khí liên tục, nhiều tầng cánh, nhiều ống trao đổi nhiệt trong lòng bồn, và tốc độ khuấy phải đổi theo giai đoạn công nghệ. Cụm truyền động lắp trên nắp bồn đó vừa phải mạnh, vừa phải điều tốc được, vừa không được biến thành hạng mục bảo trì thường xuyên.

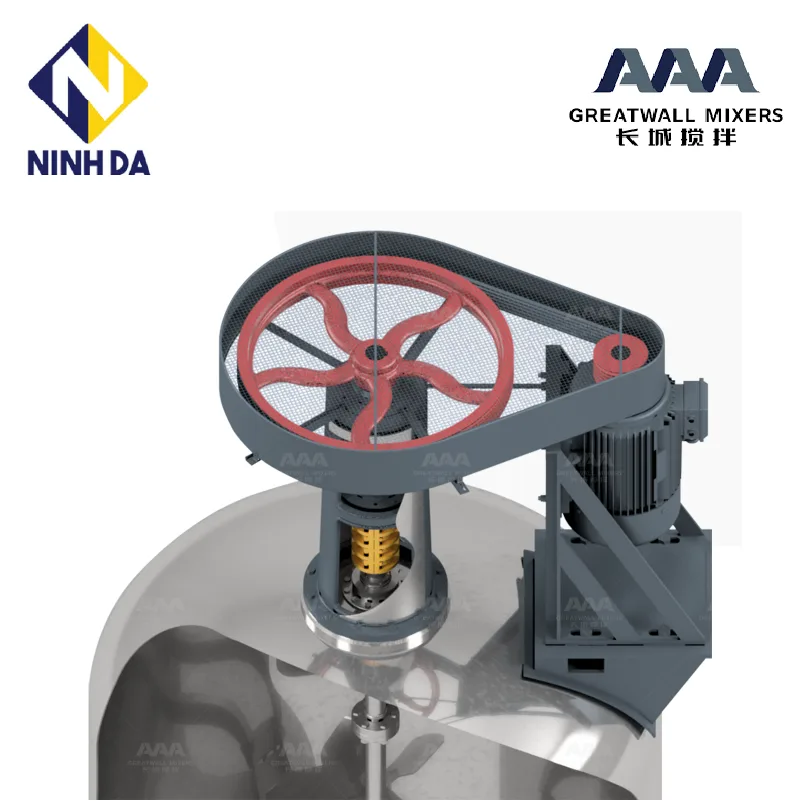

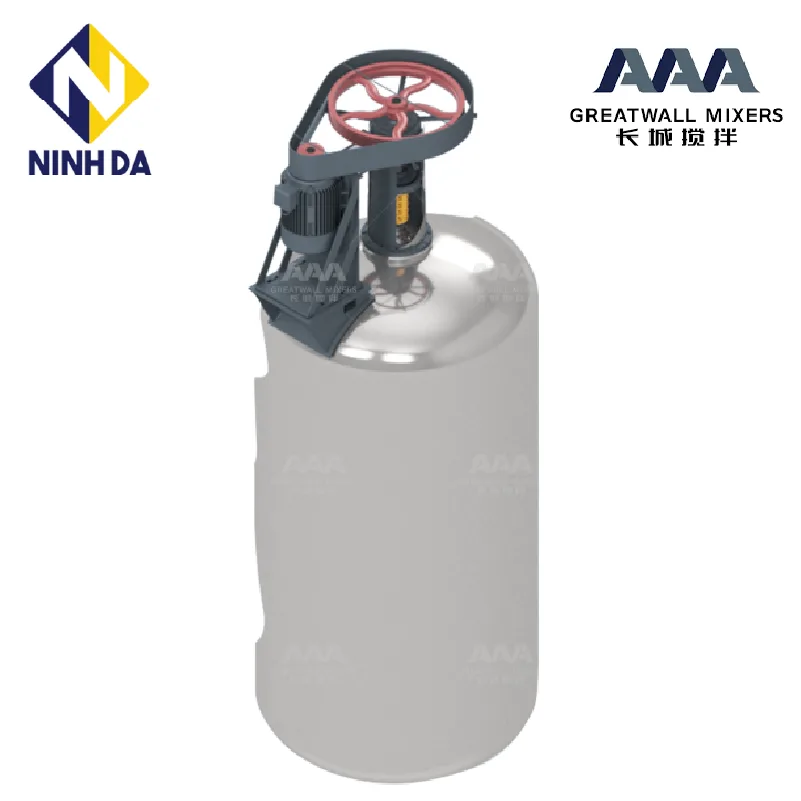

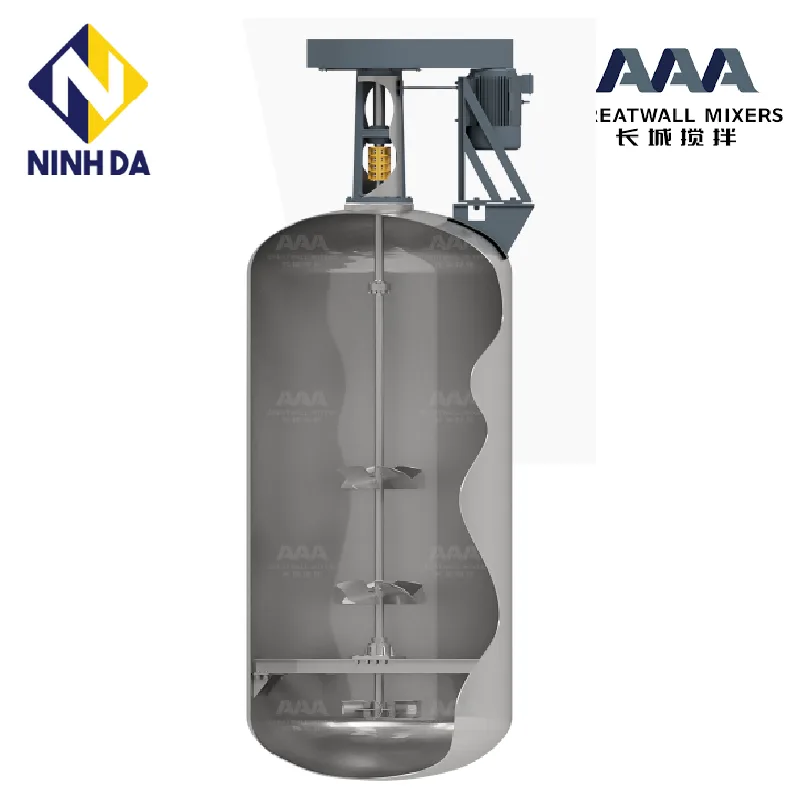

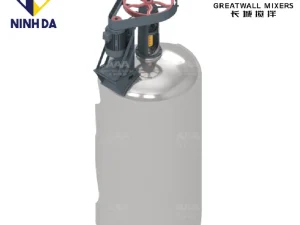

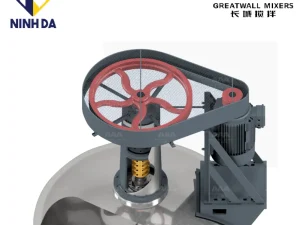

Dòng GMV (Belt Drive) của Greatwall Mixers là máy khuấy đứng dùng truyền động đai. Đây là series duy nhất trong năm series máy khuấy đứng của hãng được định vị đích danh cho bồn lên men lớn, với công suất tới 360 kW, tốc độ 80–500 rpm, mô-men 70.000 N·m.
Bài viết này trình bày thông số dòng GMV, giải thích ưu điểm và giới hạn của truyền động đai, và vì sao dòng máy này gắn với bồn lên men lớn.
Máy khuấy GMV giải quyết bài toán gì
Hãng mô tả GMV bằng ba đặc điểm: kết cấu đơn giản, truyền động êm, lắp đặt và bảo trì thuận tiện. Hãng còn định vị dòng này thẳng vào chi phí: truyền động đai được biết đến ở tính kinh tế và yêu cầu bảo trì thấp.
Ba đặc điểm đó tương ứng với các tình huống thật trên sàn nhà máy:
- Bồn cần công suất lớn nhưng ngân sách thiết bị có trần. GMV là phương án đạt tới 360 kW mà không phải trả chi phí của một hộp giảm tốc bánh răng nhiều cấp cùng cấp tải.
- Bồn phải đổi tốc độ theo giai đoạn công nghệ. Dải 80–500 rpm là dải tốc độ cao nhất trong năm series máy khuấy đứng của hãng.
- Xưởng có thể tự xử lý bảo trì. Thay dây đai là công việc cơ khí cơ bản, không cần tháo cả cụm truyền động.
- Bồn chạy liên tục nhiều năm. Ổ lăn được hãng công bố tuổi thọ trên 100.000 giờ cho cả năm series máy khuấy đứng — khoảng 11 năm chạy 24/7.
Thông số kỹ thuật dòng GMV
| Hạng mục | Thông số |
|---|---|
| Kiểu truyền động | Truyền động đai (Belt Drive), lắp đỉnh bồn (top-entry) |
| Công suất động cơ | tới 360 kW (480 HP) |
| Tốc độ trục ra | 80 – 500 rpm |
| Mô-men xoắn | tới 70.000 N·m |
| Tuổi thọ ổ lăn | trên 100.000 giờ |
| Định vị ứng dụng hãng nêu | Bồn lên men lớn (large fermenters) |
| Đặc điểm hãng nêu | Kết cấu đơn giản · truyền động êm · lắp đặt và bảo trì thuận tiện |
Truyền động đai hoạt động thế nào — ưu điểm, giới hạn và khi nào nên chọn
Trong cụm truyền động đai, công suất từ động cơ đi qua một cấp truyền bằng dây đai trước khi vào trục khuấy (hoặc vào hộp giảm tốc phía sau). Việc giảm tốc được thực hiện bằng tỷ số đường kính hai puly, không phải bằng cặp bánh răng ăn khớp.
Trong danh mục hộp giảm tốc của Greatwall Mixers, họ truyền động đai gồm ba series với định vị khác nhau rõ rệt:
| Series hộp giảm tốc đai | Đặc điểm hãng nêu | Dải tốc độ | Ứng dụng hãng nêu đích danh |
|---|---|---|---|
| P (gồm PV đai V bản hẹp và PT đai răng đồng bộ) | Cho phép quay hai chiều; dùng được nơi yêu cầu phòng nổ — phải kèm động cơ phòng nổ và đai V chống tĩnh điện chuyên dụng | — | — |
| FP | Đai V bản hẹp cường độ cao, khả năng tải cao hơn đai V thường từ 50% trở lên; chân đế 3 mức chiều cao | 135 – 400 rpm | Ngành thực phẩm, dược phẩm — nơi yêu cầu vệ sinh môi trường cao |
| YP | Đai V bản hẹp công suất lớn, đai cường độ cao; kết cấu đơn giản, không cần thiết bị làm mát phụ trợ | 85 – 250 rpm | Hệ thống lên men sinh học, động cơ công suất lớn |
(Các series FP, YP và LPV/PT đều theo tiêu chuẩn ngành HG/T 3139)
Một chi tiết đáng chú ý với người mua hàng: HG/T 3139 — tiêu chuẩn ngành hóa chất về “hộp giảm tốc đứng dùng cho thùng khuấy” — do chính Greatwall Mixers tham gia soạn thảo.
Ba tình huống nên hướng sang GMV thay vì các kiểu truyền động khác:
- Cần công suất lớn ở tốc độ trung bình đến cao. GMV phủ dải 80–500 rpm với mô-men tới 70.000 N·m — mức mô-men lớn thứ hai trong năm series, chỉ sau GMR.
- Ưu tiên chi phí đầu tư và chi phí bảo trì. Đây là điểm hãng nêu trực tiếp cho dòng này.
- Bồn lên men hoặc bồn công nghệ tương tự. Xem mục ngay dưới đây.
Và ba giới hạn cần biết trước khi chọn — nói thẳng để quý khách không chọn nhầm:
- Không xuống được tốc độ rất thấp. Dải GMV bắt đầu từ 80 rpm. Bài toán cần vài vòng mỗi phút, hoặc thấp hơn nữa, phải hướng sang GMC hoặc GMX (từ 0,1 rpm).
- Dây đai là chi tiết hao mòn. Đổi lại việc bảo trì đơn giản, cụm truyền động đai có một hạng mục cần kiểm tra định kỳ mà hộp giảm tốc bánh răng kín không có: độ căng và tình trạng dây đai.
- Môi trường phòng nổ có điều kiện kèm theo. Hãng ghi rõ: dùng truyền động đai ở nơi yêu cầu phòng nổ thì phải kèm động cơ phòng nổ và đai V chống tĩnh điện chuyên dụng. Đây là hạng mục cần chốt ngay từ khi chào giá, không phải chi tiết bổ sung sau.
Vì sao GMV gắn với bồn lên men lớn
Greatwall định vị GMV cho bồn lên men lớn (large fermenters), và danh mục thiết bị của hãng có hai điểm cho thấy lý do.
Thứ nhất, hộp giảm tốc đai YP. Trong danh mục hộp giảm tốc, series đai YP được mô tả đích danh cho “hệ thống lên men sinh học, động cơ công suất lớn”, với đặc điểm không cần thiết bị làm mát phụ trợ. Với một cụm truyền động công suất lớn đặt trên nắp bồn lên men, nơi đã chật vì đường sục khí, đường dinh dưỡng và ống trao đổi nhiệt, bớt được cả một hệ làm mát dầu là bớt một cụm thiết bị phải bảo trì và một nguồn rò rỉ tiềm tàng.
Thứ hai, yêu cầu của máy khuấy lên men. Hãng liệt kê năm yêu cầu đặc thù của máy khuấy lên men, và yêu cầu thứ ba nêu thẳng kiểu truyền động:
- Khuấy ba pha khí – lỏng – rắn — bồn lớn, dinh dưỡng khó tan và dễ lắng, nhiều ống trao đổi nhiệt, có ổ đỡ trung gian.
- Phân tán khí — chia không khí vô trùng thành bọt càng nhỏ càng tốt để tăng diện tích tiếp xúc và tăng hệ số truyền khối oxy kLa.
- Truyền động tiết kiệm năng lượng — dùng biến tần điều chỉnh tốc độ theo yêu cầu công nghệ; hộp giảm tốc dẫn động bằng đai (Belt Drive) hoặc bánh răng (Gear Drive).
- Kết cấu vệ sinh — tránh nhiễm khuẩn, giảm vùng chết.
- Thiết bị trao đổi nhiệt — vi sinh sinh nhiệt lớn, phải chọn thiết bị trao đổi nhiệt và kiểu khuấy tương thích theo đặc tính công nghệ và cỡ bồn.
Hãng cũng nêu nguyên tắc bố trí cánh cho bồn lên men: tầng dưới dùng cánh dòng hướng kính để phân tán khí; các tầng trên dùng cánh hướng trục đẩy dòng xuống, tạo vòng tuần hoàn dọc trục lớn để triệt vùng chết giữa các tầng cánh.
Về bối cảnh quy mô. Bồn lên men công nghiệp có dung tích 0,5 – 1.000 m³, độ nhớt dịch lên men đạt tới vài trăm centipoise. Đây là mô tả cho nhóm máy khuấy lên men nói chung của hãng, không phải thông số riêng của dòng GMV.
Công suất của máy khuấy GMV cho bồn cụ thể của quý khách được tính từ bài toán khuấy và ghi rõ trong bản chào giá.
Dải 80–500 rpm: series nhanh nhất nhóm và ý nghĩa của điều đó
Trong năm series máy khuấy đứng, GMV có cả cận trên cao nhất (500 rpm) lẫn cận dưới cao nhất (80 rpm). Điều này nói lên hai chuyện.
Thứ nhất, GMV không phải series vạn năng. Nó không xuống được vùng tốc độ mà GMC và GMX phục vụ (từ 0,1 rpm). Nếu công nghệ của quý khách yêu cầu khuấy rất chậm — giữ bông cặn, khuấy môi chất rất nhớt, gạt gom trong bể lắng — thì GMV không phải câu trả lời, dù công suất của nó lớn hơn.
Thứ hai, vùng 80–500 rpm là vùng làm việc của phần lớn bài toán khuấy trong bồn có tấm chặn dòng ở chế độ chảy rối — hòa tan, phân tán khí, giữ huyền phù, truyền nhiệt. Cộng thêm khả năng điều tốc bằng biến tần mà hãng nêu như một yêu cầu của máy khuấy lên men trong ngành dược, đây là dải phù hợp với bồn công nghệ phải chạy nhiều chế độ theo mẻ.
GMV so với bốn series máy khuấy đứng còn lại
Greatwall Mixers có năm series máy khuấy đứng, và trục phân loại của cả năm là kiểu truyền động. Bảng dưới giúp khoanh vùng trước khi chọn:
| Series | Kiểu truyền động | Tốc độ trục ra | Mô-men | Đặc điểm hãng nêu |
|---|---|---|---|---|
| GMV | Đai (Belt Drive) | 80 – 500 rpm | tới 70.000 N·m | Kết cấu đơn giản, truyền động êm, lắp đặt và bảo trì thuận tiện · chi phí thấp · định vị cho bồn lên men lớn |
| GMR | Trục vuông góc (Right-Angle) | 1 – 350 rpm | tới 100.000 N·m | Chịu tải lớn, tuổi thọ dài, phù hợp không gian hạn chế · Dry-Well chống rò dầu |
| GMP | Trục song song (Parallel Shaft) | 1 – 400 rpm | tới 20.000 N·m | Truyền động êm, ồn thấp, chịu tải lớn, độ tăng nhiệt thấp · Dry-Well chống rò dầu |
| GMC | Đồng trục (Co-axial) | 0,1 – 160 rpm | tới 30.000 N·m | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, ổ đỡ đế gia cường giảm rung |
| GMX | Hành tinh con lăn cycloid (Planetary Cycloidal) | 0,1 – 160 rpm | tới 30.000 N·m | Phù hợp dự án nhạy cảm về chi phí |
Cách đọc bảng nhanh: GMV đứng thứ hai về mô-men và thứ nhất về tốc độ. Cần mô-men vượt 70.000 N·m hoặc bị khống chế chiều cao lắp đặt thì hướng sang GMR. Cần tốc độ dưới 80 rpm thì hướng sang GMP, GMC hoặc GMX. Cần kết cấu chống rò dầu bôi trơn xuống bồn thì hai series công bố kết cấu Dry-Well là GMP và GMR.
Ứng dụng theo ngành
Nhóm máy khuấy đứng GMC / GMP / GMR / GMV được hãng định vị cho các ngành sau:
- Sinh dược và lên men — bồn lên men, bồn phản ứng quy mô lớn. Đây là hướng hãng nêu đích danh cho GMV.
- Thực phẩm và đồ uống — bồn lên men bia, bồn phối trộn dung tích lớn.
- Hóa dầu — bồn phản ứng, bồn trung hòa, bồn chứa trung gian.
- Luyện kim và khai khoáng — bồn hòa tách, bồn khuấy bùn quặng.
- Hóa chất tinh khiết.
- Bảo vệ môi trường — bể phản ứng hóa lý, bồn xử lý.
Trong danh mục ứng dụng chung của hãng còn có khử lưu huỳnh khí thải (FGD) — lĩnh vực hãng tự nhận là dẫn đầu ngành — cùng hóa chất muối, vật liệu mới và năng lượng mới.
Chọn máy khuấy GMV như thế nào
Greatwall Mixers thiết kế máy khuấy theo quy trình 6 bước:
- Thu thập dữ liệu — thùng chứa, vật liệu, thông số vận hành và yêu cầu công nghệ.
- Thử mô hình nhỏ hoặc mô phỏng CFD nếu bài toán phức tạp.
- Chọn kiểu máy và tốc độ khuấy theo yêu cầu công nghệ.
- Ra bản vẽ thiết kế.
- Tính bền trục và kết cấu lắp đặt.
- Chọn công suất động cơ, hộp giảm tốc và phớt trục phù hợp.
Điểm cần nhấn: công suất động cơ nằm ở bước 6, không phải bước 1. Con số 360 kW là trần của dòng máy, không phải điểm xuất phát của bài toán. Câu hỏi “bồn 100 m³ thì cần bao nhiêu kW” không có đáp án chung — kết quả phụ thuộc môi chất, nhiệm vụ công nghệ, số tầng cánh và kiểu cánh được chọn ở các bước trước.
Một con số hữu ích khi quý khách thẩm định bản chào giá: hãng quy định hệ số sử dụng (service factor) SF ≥ 2,0 khi chọn hộp giảm tốc cho máy khuấy công suất lớn (SF ≥ 1,8 cho công suất vừa và nhỏ). Với các cấu hình GMV ở vùng công suất cao, mức SF ≥ 2,0 là ngưỡng cần thấy trong hồ sơ kỹ thuật — tải khuấy dao động theo mẻ và mô-men khởi động khi bồn đầy luôn cao hơn mô-men chạy ổn định.
Để Ninh Đà đề xuất cấu hình GMV, quý khách gửi cho chúng tôi:
- Dung tích và kích thước bồn — đường kính trong, chiều cao cột dịch, có tấm chặn dòng (baffle) hay không.
- Môi chất, khối lượng riêng và độ nhớt ở nhiệt độ vận hành; hàm lượng pha rắn và cỡ hạt nếu có.
- Nhiệm vụ công nghệ: lên men, phân tán khí, hòa tan, giữ huyền phù, truyền nhiệt.
- Với bồn lên men: lưu lượng khí sục, số tầng cánh dự kiến, bố trí ống trao đổi nhiệt trong bồn.
- Điều kiện vận hành: nhiệt độ, áp suất bồn, chế độ chạy liên tục hay theo mẻ, có dùng biến tần không.
- Yêu cầu đặc biệt: vật liệu tiếp xúc, kiểu phớt, phòng nổ (ảnh hưởng trực tiếp tới lựa chọn dây đai), tiêu chuẩn hồ sơ của chủ đầu tư.
Với các thông số này, chúng tôi làm việc với hãng để chốt cấu hình và ghi rõ mọi con số vào bản chào giá — để bộ phận kỹ thuật của quý khách thẩm định được, thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, niêm yết trên sàn NEEQ (Trung Quốc) từ 2013, mã chứng khoán 839894.
- Đạt ISO 9001, ISO 14001, ISO 45001; ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Tham gia soạn thảo tiêu chuẩn ngành HG/T 3139 — “Hộp giảm tốc đứng dùng cho thùng khuấy”, tiêu chuẩn mà các họ hộp giảm tốc đai FP, YP của hãng tuân theo.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ; trong ngành hóa chất có BASF, DuPont, Dow, SABIC, Sinopec, Wanhua.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có bàn thử nghiệm có tải dung tích khoảng 110 m³, thử được đồng thời tối đa 4 bộ máy khuấy.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Tư vấn chọn kiểu truyền động theo bài toán bồn thực tế, không chỉ theo cấp công suất.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn GMV có công suất, tốc độ và mô-men bao nhiêu?
Theo Greatwall Mixers, dòng GMV đạt công suất tới 360 kW (480 HP), tốc độ trục ra từ 80 đến 500 vòng mỗi phút và mô-men xoắn tới 70.000 N·m. Đây là mức mô-men lớn thứ hai trong năm series máy khuấy đứng của hãng, chỉ sau GMR.
2. Vì sao chọn truyền động đai thay vì hộp giảm tốc bánh răng?
Greatwall Mixers nêu hai lý do cho truyền động đai: tính kinh tế và yêu cầu bảo trì thấp. Hãng còn nêu kết cấu đơn giản, truyền động êm, lắp đặt thuận tiện. Đổi lại, dây đai là chi tiết hao mòn cần kiểm tra định kỳ và dải tốc độ không xuống dưới 80 vòng mỗi phút.
3. Máy khuấy GMV có dùng được cho bồn lên men không?
Greatwall định vị GMV đích danh cho bồn lên men lớn. Hãng cũng có series hộp giảm tốc đai YP dành cho hệ lên men sinh học với động cơ công suất lớn, và truyền động đai là một trong hai kiểu dẫn động hãng dùng cho máy khuấy lên men.
4. Máy khuấy GMV lắp được ở khu vực yêu cầu phòng nổ không?
Hãng ghi rõ truyền động đai dùng được ở nơi yêu cầu phòng nổ, với điều kiện kèm động cơ phòng nổ và dây đai V chống tĩnh điện chuyên dụng. Đây là hạng mục phải chốt ngay khi chào giá vì ảnh hưởng tới lựa chọn dây đai và động cơ.
