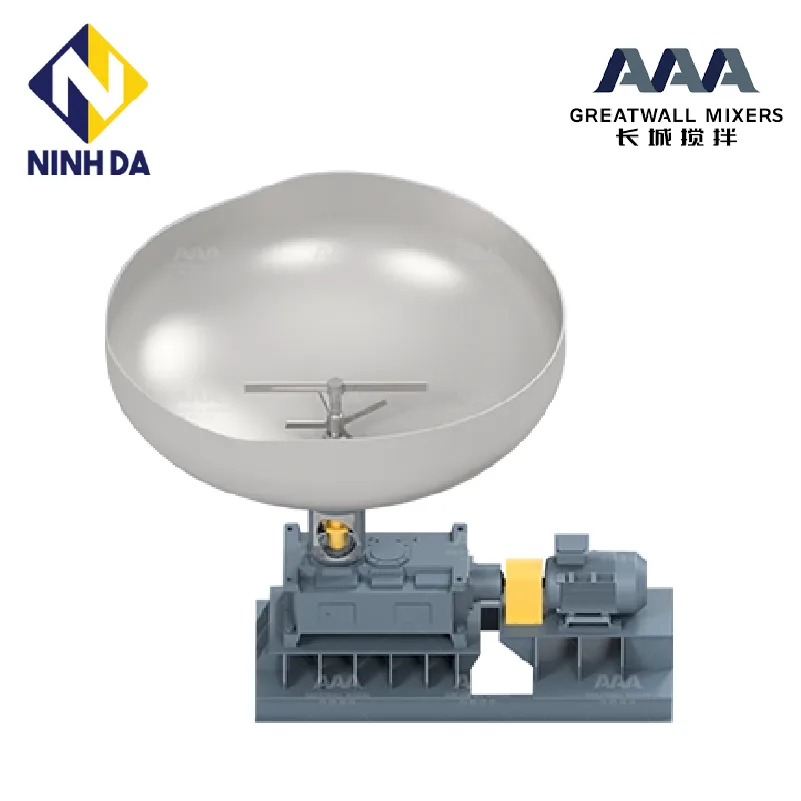

Máy khuấy Bottom-Entry lắp ở đáy bồn, trục đi từ dưới lên, cánh khuấy nằm sát đáy. Cách lắp này giải quyết hai bài toán mà máy lắp đỉnh làm kém: khuấy khi mức lỏng trong bồn còn thấp, và khuấy vùng đáy nơi hạt rắn hoặc chất lỏng nặng dễ lắng.
Greatwall Mixers xếp dòng máy này vào nhóm dùng cho hệ thống bồn phản ứng quan trọng lẫn các quá trình khuấy thông thường. Công suất, tốc độ và mô-men được chọn theo từng bồn và xác nhận với hãng trong bản chào giá.
Nếu bạn đang so các kiểu lắp đặt, xem danh mục máy khuấy Bottom-Entry và bài các loại máy khuấy trộn hóa chất công nghiệp theo kiểu lắp đặt.
1. Khi nào nên lắp máy khuấy ở đáy bồn
- Bồn thường xuyên chạy ở mức lỏng thấp. Máy lắp đáy vẫn khuấy được khi bồn mới đầy khoảng 1/2 hoặc 1/3.
- Môi chất có hạt rắn hoặc chất lỏng nặng lắng xuống đáy. Cánh nằm ngay tại vùng lắng nên đẩy được lớp đáy lên.
- Phía trên bồn không còn chỗ cho máy khuấy, ví dụ nắp bồn đã kín ống công nghệ, cửa người, thiết bị đo.
- Bồn cao mà không muốn dùng trục dài treo từ nắp. Trục máy lắp đáy ngắn hơn nên ít võng và ít rung hơn.
2. Thông số kỹ thuật máy khuấy Bottom-Entry
| Thông số | Giá trị |
|---|---|
| Công suất, tốc độ, mô-men | Chọn theo bồn và môi chất, xác nhận với hãng trong bản chào giá |
| Tuổi thọ thiết kế ổ bi | Trên 100.000 giờ vận hành |
| Làm kín trục | Nhiều kiểu phớt theo yêu cầu |
| Cánh khuấy, vật liệu, kiểu lắp mặt bích | Theo bản vẽ bồn, liên hệ kỹ thuật |
3. Năm điểm thiết kế hãng công bố
Greatwall mô tả máy khuấy lắp đáy qua năm điểm thiết kế. Mỗi điểm nhắm vào một rủi ro riêng của việc đặt máy dưới đáy bồn:
- Hộp số nhỏ gọn: bánh răng gia công chính xác cho kết cấu gọn, bền hơn và tuổi thọ dài hơn. Không gian dưới đáy bồn thường hẹp nên kích thước hộp số quan trọng.
- Kết cấu giếng khô trên trục ra: ngăn dầu hộp số rò theo trục ra ngoài. Máy nằm dưới bồn, dầu rò lên trục là rủi ro nhiễm bẩn sản phẩm.
- Ổ bi thiết kế cho trên 100.000 giờ vận hành.
- Cách ly rung: thân ổ đỡ cứng cách ly rung của hộp số, kéo dài tuổi thọ hộp số.
- Phớt tùy chỉnh: nhiều kiểu phớt để đáp ứng các yêu cầu khác nhau.
4. So với máy khuấy lắp đỉnh và lắp hông
| Tiêu chí | Lắp đáy (Bottom-Entry) | Lắp đỉnh (Top-Entry) | Lắp hông (Side-Entry) |
|---|---|---|---|
| Vị trí máy | Dưới đáy bồn | Trên nắp bồn | Thành bồn, gần đáy |
| Chiều dài trục | Ngắn | Dài theo chiều cao bồn | Ngắn |
| Khuấy khi mức lỏng thấp | Tốt | Phụ thuộc vị trí cánh dưới cùng | Cánh phải ngập |
| Phớt trục | Nằm dưới toàn bộ cột chất lỏng | Nằm trên mức lỏng | Nằm dưới cột chất lỏng |
| Bảo trì | Tại sàn dưới bồn | Trên nắp bồn | Cạnh thành bồn |
Máy lắp đáy còn có hai lợi ích: trục ngắn nên giá thường thấp hơn máy lắp đỉnh cùng bài toán, và bảo trì ngay tại mặt sàn. Chi tiết về hai kiểu lắp còn lại có tại máy khuấy trục đứng Top-Entry và máy khuấy lắp hông Side-Entry.
5. Phớt cho máy khuấy lắp đáy
Phớt của máy lắp đáy nằm dưới toàn bộ cột chất lỏng trong bồn, nên phớt hỏng là môi chất chảy thẳng ra ngoài. Đây là lý do chọn phớt cho máy lắp đáy phải kỹ hơn máy lắp đỉnh. Trong dải phớt Greatwall công bố, phớt cơ khí đôi có cấu hình cho máy lắp đáy, áp suất tới 4 MPa, còn phớt cơ khí đơn chỉ có cấu hình cho máy lắp đỉnh và lắp hông. Phớt đôi đi kèm hệ thống tuần hoàn giữ áp dung dịch chặn.
6. Hãng và phạm vi cung cấp
Ninh Đà là đại diện chính thức của Greatwall Mixers tại Việt Nam. Máy khuấy lắp đáy được chọn cấu hình theo bồn: thể tích, mức lỏng làm việc thấp nhất, môi chất, áp suất, nhiệt độ, và yêu cầu vệ sinh. Tính công suất theo thể tích bồn có trong bài công suất máy khuấy trộn hóa chất bồn 1 m³, 5 m³, 10 m³.
Câu hỏi thường gặp (FAQ)
Công suất máy khuấy Bottom-Entry chọn thế nào?
Công suất được tính theo thể tích bồn, độ nhớt môi chất và mục đích khuấy, rồi xác nhận với hãng cho đúng cấu hình trong bản chào giá. Cách ước tính công suất theo thể tích bồn có trong bài công suất máy khuấy trộn hóa chất bồn 1 m³, 5 m³, 10 m³.
Máy khuấy lắp đáy có rò rỉ không?
Rủi ro rò nằm ở phớt, vì phớt nằm dưới cột chất lỏng. Hãng dùng kết cấu giếng khô để chặn dầu hộp số rò theo trục, và cấu hình phớt cơ khí đôi cho máy lắp đáy để chặn môi chất trong bồn.
Khi nào chọn lắp đáy thay vì lắp đỉnh?
Khi bồn hay chạy ở mức lỏng thấp, khi đáy bồn có lớp lắng cần khuấy, hoặc khi nắp bồn không còn chỗ lắp máy. Bồn cần phớt nằm trên mức lỏng để giảm rủi ro rò thì lắp đỉnh an toàn hơn.
Máy khuấy lắp đáy bảo trì có khó không?
Máy nằm ở sàn dưới bồn nên tiếp cận dễ, nhưng thay phớt thường phải xả bồn, trừ khi máy có cơ cấu cách ly phớt. Việc này cần tính ngay khi thiết kế bồn và sàn thao tác.
Yêu cầu báo giá máy khuấy Bottom-Entry
Để nhận phương án và báo giá, cần sáu thông tin: bản vẽ bồn gồm đường kính, chiều cao và kích thước mặt bích đáy, thể tích và mức lỏng làm việc thấp nhất, tên môi chất và độ nhớt, áp suất và nhiệt độ bồn, mục đích khuấy, và yêu cầu vệ sinh nếu có.
Gửi thông tin về hotline 0388 970 613 (info@ninhda.com) hoặc qua trang tư vấn kỹ thuật.
