Bồn phản ứng càng lớn, bài toán càng đổi chất. Ở bồn vài mét khối, câu hỏi là chọn cánh nào. Ở bồn vài chục đến vài trăm mét khối, câu hỏi thành: cụm truyền động có đủ mô-men để quay cánh trong khối dịch đó không, có nhét vừa khoảng trống trên nắp bồn không, và bao lâu thì phải dừng bồn để xử lý nó.

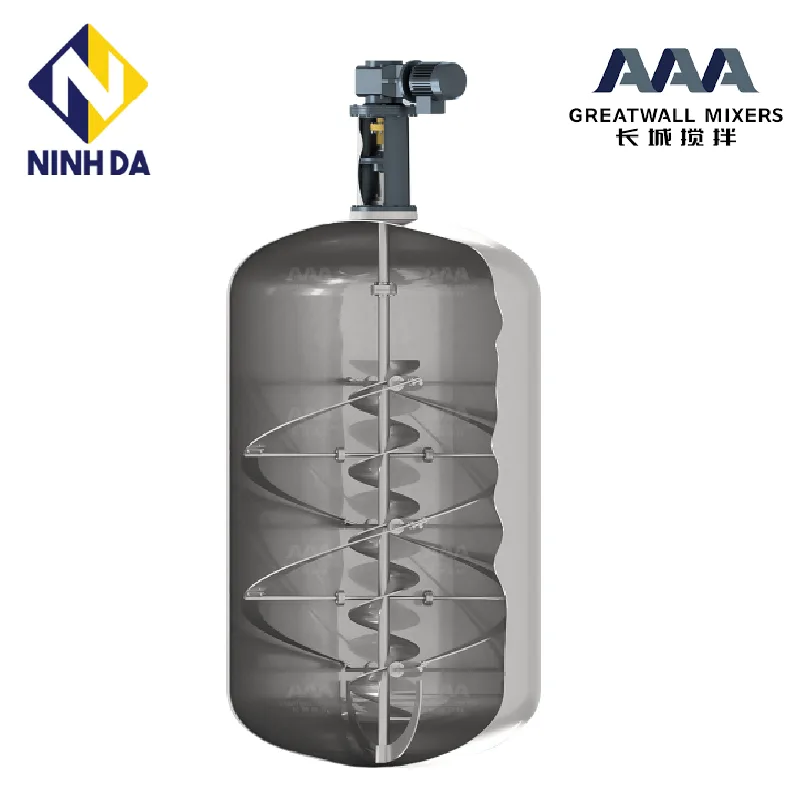

Dòng GMR (Right-Angle Gear Drive) của Greatwall Mixers là máy khuấy đứng dùng hộp giảm tốc trục vuông góc — động cơ nằm ngang, trục ra cắm thẳng đứng xuống bồn. Đây là series có mô-men lớn nhất trong năm series máy khuấy đứng của hãng: tới 100.000 N·m, tốc độ trục ra 1–350 rpm.
Bài viết này trình bày thông số dòng GMR, giải thích kết cấu trục vuông góc và kết cấu dry-well chống rò dầu, cùng các quy tắc chọn hộp giảm tốc và phớt trục theo quy định của hãng.
Máy khuấy GMR giải quyết bài toán gì
Hãng mô tả GMR bằng bốn đặc điểm: chịu tải lớn, tuổi thọ dài, ồn thấp, đặc biệt phù hợp công suất lớn và không gian lắp đặt hạn chế.
Bốn đặc điểm đó tương ứng với bốn tình huống trên sàn nhà máy:
- Không đủ chiều cao trên nắp bồn. Máy khuấy đứng truyền động đồng trục hoặc trục song song xếp động cơ nằm dọc phía trên hộp số, cột thiết bị vươn cao. Truyền động trục vuông góc cho phép đặt động cơ nằm ngang, hạ đáng kể chiều cao cụm truyền động — thứ quyết định khi mái xưởng thấp, khi có sàn thao tác phía trên, hoặc khi phải luồn cẩu vào để bảo trì.
- Tải nặng và tải thay đổi. Bồn có pha rắn, môi chất đặc dần theo mẻ, hoặc khởi động lại khi bồn đang đầy — đều là các thời điểm mô-men trên trục vọt lên nhiều lần so với chế độ chạy ổn định.
- Bồn chạy liên tục, không có cửa sổ dừng máy. Ổ lăn của cả năm series máy khuấy đứng được hãng công bố tuổi thọ trên 100.000 giờ — khoảng 11 năm chạy liên tục 24/7, tức ổ lăn không nằm trong danh mục thay định kỳ của vòng đời thiết bị thông thường.
- Không chấp nhận dầu bôi trơn rơi xuống bồn. Xử lý bằng kết cấu Dry-Well ở trục ra — mục riêng bên dưới.
Thông số kỹ thuật dòng GMR
| Hạng mục | Thông số |
|---|---|
| Kiểu truyền động | Hộp giảm tốc trục vuông góc (Right-Angle Gear Drive), lắp đỉnh bồn (top-entry) |
| Tốc độ trục ra | 1 – 350 rpm |
| Mô-men xoắn | tới 100.000 N·m |
| Kết cấu trục ra | Dry-Well Structure — chống rò dầu bôi trơn xuống bồn |
| Tuổi thọ ổ lăn | trên 100.000 giờ |
| Đặc điểm hãng nêu | Chịu tải lớn · tuổi thọ dài · ồn thấp · phù hợp công suất lớn và không gian hạn chế |
Vì sao bảng này không có hàng “công suất động cơ”. Đây là chủ ý, không phải thiếu sót — và lý do nằm ở mục ngay dưới đây.
Truyền động trục vuông góc: nguyên lý và khi nào nên chọn
Trong hộp giảm tốc trục vuông góc, đường truyền công suất đổi hướng 90° giữa trục vào và trục ra. Việc đổi hướng này do một cặp bánh răng côn răng cung (spiral bevel gear) đảm nhiệm — loại bánh răng ăn khớp dần theo đường cong răng nên tiếp xúc êm hơn và chịu tải lớn hơn bánh răng côn răng thẳng.
Trong danh mục hộp giảm tốc của Greatwall Mixers, họ hộp số trục vuông góc là series ZF: bánh răng mặt răng cứng, kết cấu module, thể tích nhỏ, chịu tải lớn, tuổi thọ dài, ồn thấp. “Mặt răng cứng” là chi tiết đáng chú ý với người bảo trì: răng được tôi cứng bề mặt sau khi cắt và mài lại, cho khả năng chịu tải bề mặt cao hơn hẳn răng chỉ tôi cải thiện — đây là điều kiện cần cho một hộp số chạy tải nặng nhiều năm.
Ba tình huống nên hướng sang GMR thay vì các kiểu truyền động khác:
- Mô-men yêu cầu vượt khả năng của trục song song hoặc đồng trục. GMR là series duy nhất trong nhóm máy khuấy đứng của hãng công bố mô-men tới 100.000 N·m.
- Chiều cao lắp đặt bị khống chế. Động cơ nằm ngang giúp hạ chiều cao tổng thể của cụm truyền động trên nắp bồn.
- Bồn công suất lớn chạy liên tục. Hãng nêu đích danh GMR cho nhóm công suất lớn.
Kết cấu Dry-Well trên trục ra — chống rò dầu xuống bồn
Đây là điểm hãng nhấn mạnh cho dòng GMR, và cũng là điểm chung với dòng GMP.
Vấn đề mà kết cấu này giải quyết: trục ra của hộp giảm tốc xuyên qua đáy hộp, mà trong hộp có dầu bôi trơn. Phớt dầu ở vị trí đó mòn dần theo thời gian; khi nó bắt đầu rỉ, dầu đi theo trục xuống — và điểm đến là bồn sản phẩm.
Cách xử lý bằng kết cấu “giếng khô” (dry-well): trục ra được bố trí trong một khoang khô, không ngập dầu, để dầu bôi trơn không có đường chảy theo trục xuống bồn. Hãng dùng cùng nguyên lý này ở series hộp giảm tốc FJ, đi kèm bôi trơn kiểu vung té.
Vì sao đáng quan tâm: với bồn thực phẩm, dược phẩm hay hóa chất tinh khiết, một vệt dầu rò không làm dừng máy — nó làm hỏng mẻ. Thiệt hại nằm ở lô sản phẩm và ở hồ sơ chất lượng, không nằm ở thiết bị.
Chọn hộp giảm tốc và phớt trục: các quy tắc của hãng
Máy khuấy công suất lớn không chỉ là một cụm truyền động. Greatwall Mixers đưa ra các ngưỡng thiết kế sau, bộ phận kỹ thuật nhà máy dùng được ngay khi thẩm định một bản chào giá:
| Hạng mục | Ngưỡng hãng quy định |
|---|---|
| Hệ số sử dụng (service factor) khi chọn hộp giảm tốc — máy khuấy công suất lớn | SF ≥ 2,0 |
| Hệ số sử dụng — máy khuấy công suất vừa và nhỏ | SF ≥ 1,8 |
| Nhiệt độ môi chất trong khoang phớt vượt ngưỡng này thì phải làm mát dịch làm kín | > 80 °C |
| Nhiệt độ chất lỏng trong bồn vượt ngưỡng này thì hộp đệm phải có làm mát | > 120 °C |
| Vận tốc dài của trục khi hộp đệm không có làm mát / bôi trơn | ≤ 1 m/s |
| Tiêu chuẩn hệ phụ trợ cho phớt song diện | API 682 — PLAN 52 / 53 (A, C) / 54, trong đó PLAN 53A dùng phổ biến nhất |
Ý nghĩa thực tế của hàng đầu tiên: hệ số sử dụng SF ≥ 2,0 nghĩa là hộp giảm tốc được chọn với khả năng chịu tải ít nhất gấp đôi tải danh nghĩa của bài toán. Với máy khuấy, đây không phải sự thận trọng thừa — tải khuấy dao động theo mẻ, và mô-men khởi động khi bồn đầy luôn cao hơn mô-men chạy ổn định.
Về làm mát hộp giảm tốc. Hãng liệt kê năm phương pháp làm mát dùng cho hộp giảm tốc máy khuấy: thùng dầu phụ (expansion oil box), tự làm mát, làm mát bằng quạt, làm mát bằng nước, và tuần hoàn bằng bơm dầu. Công suất càng lớn thì nhiệt sinh trong hộp số càng nhiều — với máy khuấy cỡ GMR, phương án làm mát là hạng mục cần chốt ngay từ khi chào giá, không phải chi tiết bổ sung sau.
Về phớt trục. Greatwall Mixers có danh mục 16 series phớt cơ khí cho thiết bị khuấy, gồm phớt đơn diện, phớt song diện và phớt chuyên dụng cho từng kiểu lắp. Nguyên tắc chung khi chọn cặp vòng phớt: vòng động dùng vật liệu cứng, vòng tĩnh dùng vật liệu mềm hơn, cả hai đều phải chống ăn mòn với môi chất. Trục khuấy thì ngược lại — vật liệu cần độ dẻo tốt, vì trục dài chịu uốn và chịu dao động.
GMR so với bốn series máy khuấy đứng còn lại
Greatwall Mixers có năm series máy khuấy đứng, khác nhau ở kiểu truyền động. Bảng dưới giúp khoanh vùng trước khi chọn:
| Series | Kiểu truyền động | Tốc độ trục ra | Mô-men | Đặc điểm hãng nêu |
|---|---|---|---|---|
| GMR | Trục vuông góc (Right-Angle) | 1 – 350 rpm | tới 100.000 N·m | Chịu tải lớn, tuổi thọ dài, ồn thấp · phù hợp công suất lớn và không gian hạn chế · Dry-Well chống rò dầu |
| GMV | Đai (Belt Drive) | 80 – 500 rpm | tới 70.000 N·m | Kết cấu đơn giản, chi phí thấp, bảo trì ít · định vị cho bồn lên men lớn |
| GMC | Đồng trục (Co-axial) | 0,1 – 160 rpm | tới 30.000 N·m | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, chân đế gia cường giảm rung |
| GMX | Hành tinh con lăn (Planetary Cycloidal) | 0,1 – 160 rpm | tới 30.000 N·m | Phù hợp dự án nhạy cảm về chi phí |
| GMP | Trục song song (Parallel Shaft) | 1 – 400 rpm | tới 20.000 N·m | Truyền động êm, ồn thấp, chịu tải lớn, độ tăng nhiệt thấp · Dry-Well chống rò dầu |
Cách đọc bảng nhanh: GMR đứng đầu về mô-men, cách series thứ hai (GMV, 70.000 N·m) một khoảng rõ rệt và gấp năm lần GMP. Nếu bài toán của quý khách chỉ cần vài nghìn N·m, GMR là phương án thừa; nếu cần tốc độ dưới 1 rpm, hướng sang GMC hoặc GMX vì hai series này bắt đầu từ 0,1 rpm.
Ứng dụng theo ngành
Nhóm máy khuấy đứng GMC / GMP / GMR / GMV được hãng định vị cho các ngành sau:
- Sinh dược và lên men — bồn lên men, bồn phản ứng quy mô lớn.
- Hóa dầu — bồn phản ứng, bồn trung hòa, bồn chứa trung gian.
- Luyện kim và khai khoáng — bồn hòa tách, bồn khuấy bùn quặng, nơi pha rắn nặng làm mô-men vọt lên.
- Hóa chất tinh khiết — nơi rò dầu bôi trơn là sự cố chất lượng chứ không phải sự cố cơ khí.
- Thực phẩm và đồ uống.
- Bảo vệ môi trường — bồn phản ứng hóa lý, bể xử lý.
Trong danh mục ứng dụng chung của hãng còn có khử lưu huỳnh khí thải (FGD) — lĩnh vực hãng tự nhận là dẫn đầu ngành — và hóa chất muối, vật liệu mới, năng lượng mới.
Chọn máy khuấy GMR như thế nào
Greatwall Mixers thiết kế máy khuấy theo quy trình 6 bước:
- Thu thập dữ liệu — thùng chứa, vật liệu, thông số vận hành và yêu cầu công nghệ.
- Thử mô hình nhỏ hoặc mô phỏng CFD nếu bài toán phức tạp.
- Chọn kiểu máy và tốc độ khuấy theo yêu cầu công nghệ.
- Ra bản vẽ thiết kế.
- Tính bền trục và kết cấu lắp đặt.
- Chọn công suất động cơ, hộp giảm tốc và phớt trục phù hợp.
Điểm cần nhấn: công suất động cơ nằm ở bước 6, không phải bước 1. Đó là lý do câu hỏi “bồn 50 m³ thì cần bao nhiêu kW” không có đáp án chung — kết quả phụ thuộc môi chất, nhiệm vụ công nghệ và kiểu cánh khuấy được chọn ở các bước trước.
Để Ninh Đà đề xuất cấu hình GMR, quý khách gửi cho chúng tôi:
- Dung tích và kích thước bồn — đường kính trong, chiều cao cột dịch, có tấm chặn dòng (baffle) hay không.
- Môi chất, khối lượng riêng và độ nhớt ở nhiệt độ vận hành; hàm lượng pha rắn và cỡ hạt nếu có.
- Nhiệm vụ công nghệ: hòa tan, giữ huyền phù, truyền nhiệt, phản ứng, phân tán khí – lỏng.
- Điều kiện vận hành: nhiệt độ, áp suất bồn, chế độ chạy liên tục hay theo mẻ.
- Ràng buộc lắp đặt: chiều cao trống trên nắp bồn, vị trí sàn thao tác, khả năng đưa cẩu vào bảo trì.
- Yêu cầu đặc biệt: vật liệu tiếp xúc, kiểu phớt, phòng nổ, tiêu chuẩn hồ sơ của chủ đầu tư.
Với các thông số này, chúng tôi làm việc với hãng để chốt cấu hình và ghi rõ mọi con số vào bản chào giá — để bộ phận kỹ thuật của quý khách thẩm định được, thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, niêm yết trên sàn NEEQ (Trung Quốc) từ 2013, mã chứng khoán 839894.
- Đạt ISO 9001, ISO 14001, ISO 45001; ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Năng lực chế tạo thiết bị siêu lớn: máy tiện trục dài 12 m, bệ thử trục siêu dài cao 13 m.
- Bàn thử nghiệm: bể thử có tải dung tích khoảng 110 m³, thử được đồng thời tối đa 4 bộ máy khuấy; bàn thử không tải nhận trục tới 14 m và cánh khuấy tới 8 m.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ; trong ngành hóa chất có BASF, DuPont, Dow, SABIC, Sinopec, Wanhua.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Tư vấn chọn kiểu truyền động theo bài toán bồn thực tế, không chỉ theo cấp công suất.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn GMR có mô-men và tốc độ bao nhiêu?
Theo Greatwall Mixers, dòng GMR có tốc độ trục ra từ 1 đến 350 vòng/phút và mô-men xoắn tới 100.000 N·m. Đây là mức mô-men lớn nhất trong năm series máy khuấy đứng của hãng, gấp năm lần series GMP truyền động trục song song.
2. Truyền động trục vuông góc khác gì trục song song và đồng trục?
Trục vuông góc đổi hướng truyền công suất 90 độ bằng cặp bánh răng côn răng cung, cho phép đặt động cơ nằm ngang và hạ chiều cao cụm truyền động. Trục song song và đồng trục xếp động cơ theo phương dọc nên cột thiết bị cao hơn. GMR còn cho mô-men lớn hơn hẳn hai kiểu kia.
3. Kết cấu Dry-Well trên trục ra có tác dụng gì?
Dry-Well là kết cấu bố trí trục ra trong khoang khô, để dầu bôi trơn trong hộp giảm tốc không có đường chảy theo trục xuống bồn. Với bồn thực phẩm, dược phẩm hoặc hóa chất tinh khiết, một vệt dầu rò đủ để hỏng cả mẻ sản phẩm và ảnh hưởng hồ sơ chất lượng.
4. Chọn máy khuấy GMR cần cung cấp những thông số gì?
Cần sáu nhóm dữ kiện: kích thước bồn và chiều cao cột dịch; môi chất, độ nhớt và hàm lượng rắn; nhiệm vụ công nghệ; nhiệt độ và áp suất vận hành; chiều cao trống trên nắp bồn; yêu cầu về vật liệu, phớt hay phòng nổ. Công suất động cơ là kết quả của dữ kiện này.
