Không phải bồn nào cũng cần mô-men lớn. Rất nhiều bồn trong nhà máy hóa chất, thực phẩm hay xử lý nước chỉ cần một điều: quay đều, quay chậm, quay nhiều năm không phải đụng tới. Với nhóm bồn này, thứ quyết định chi phí vòng đời không phải công suất động cơ — mà là số hạng mục bảo trì gắn vào cụm truyền động và mức rung mà nó truyền xuống nắp bồn.

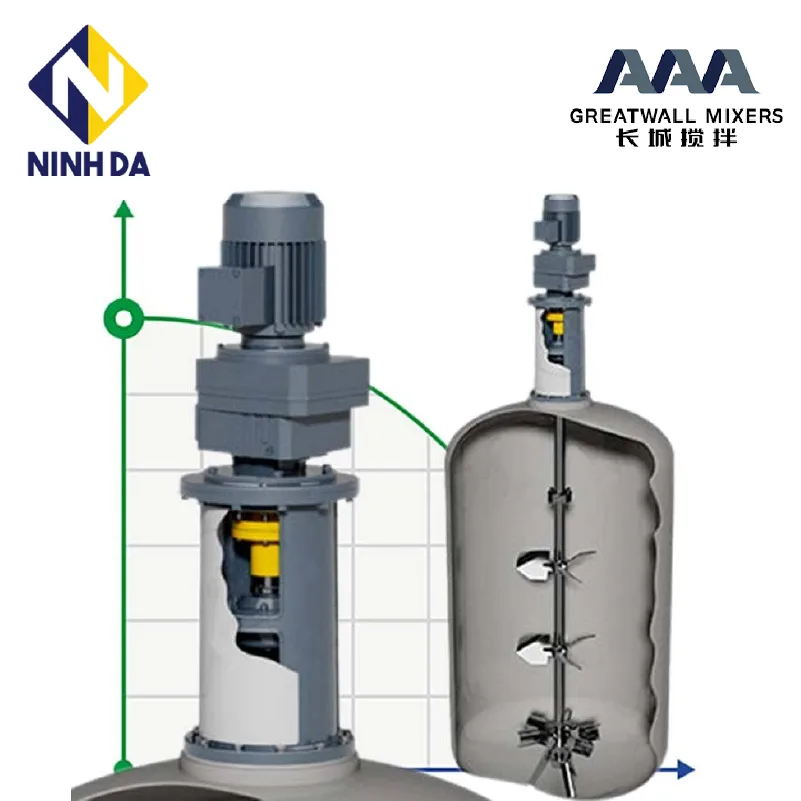

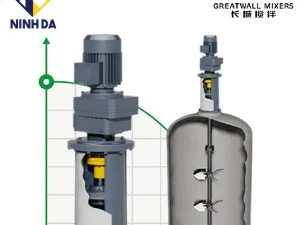

Dòng GMC (Co-axial Gear Drive) của Greatwall Mixers là máy khuấy đứng dùng hộp giảm tốc đồng trục — trục vào và trục ra nằm trên cùng một đường tâm, động cơ xếp thẳng phía trên hộp số. Hãng công bố dải tốc độ trục ra 0,1–160 rpm, mô-men tới 30.000 N·m, kết cấu bôi trơn trọn đời và ổ đỡ đế gia cường để giảm rung.
Bài viết này trình bày thông số dòng GMC và giải thích khi nào kiểu truyền động đồng trục là lựa chọn đúng.
Máy khuấy GMC giải quyết bài toán gì
Hãng mô tả GMC bằng năm đặc điểm: kết cấu gọn, bảo trì thuận tiện, hiệu suất truyền động cao, ồn thấp, độ tin cậy cao — và xếp dòng này vào nhóm công suất thấp đến trung bình.
Năm đặc điểm đó tương ứng với các tình huống cụ thể trên sàn nhà máy:
- Nắp bồn chật, nhiều đường ống và cửa thăm. Hộp giảm tốc đồng trục không có trục lệch tâm, mặt bằng chiếm chỗ trên nắp bồn nhỏ hơn kiểu trục song song ở cùng cấp tải.
- Không có đội bảo trì cơ khí thường trực. Cụm truyền động ít hạng mục bảo dưỡng định kỳ là cụm ít bị bỏ quên nhất.
- Rung truyền xuống trục khuấy. Trục khuấy dài, quay chậm, chỉ cần một nguồn rung nhỏ ở đầu trên cũng đủ làm phớt mòn lệch và mỏi mối hàn nắp bồn.
- Bồn chạy liên tục. Ổ lăn được hãng công bố tuổi thọ trên 100.000 giờ cho cả năm series máy khuấy đứng — khoảng 11 năm chạy 24/7.
Thông số kỹ thuật dòng GMC
| Hạng mục | Thông số |
|---|---|
| Kiểu truyền động | Hộp giảm tốc đồng trục (Co-axial Gear Drive), lắp đỉnh bồn (top-entry) |
| Tốc độ trục ra | 0,1 – 160 rpm |
| Mô-men xoắn | tới 30.000 N·m |
| Bôi trơn | Lifetime Lubrication — bôi trơn trọn đời |
| Kết cấu giảm rung | Reinforced Base Bearing Design — ổ đỡ đế gia cường |
| Tuổi thọ ổ lăn | trên 100.000 giờ |
| Nhóm công suất hãng xếp | thấp đến trung bình |
Về công suất động cơ. Hãng xếp GMC vào nhóm công suất thấp đến trung bình. Công suất cụ thể của từng máy được tính theo bài toán khuấy và ghi vào bản chào giá, kèm xác nhận của hãng cho đúng cấu hình đó.
Truyền động đồng trục hoạt động thế nào — và khi nào nên chọn
Trong hộp giảm tốc đồng trục, trục vào và trục ra nằm trên cùng một đường tâm. Công suất đi qua các cặp bánh răng trụ rồi trở lại đúng đường tâm ban đầu, thay vì lệch sang bên (trục song song) hay đổi hướng 90° (trục vuông góc).
Trong danh mục hộp giảm tốc của Greatwall Mixers, họ đồng trục gồm LC / LCW (bánh răng trụ răng nghiêng mặt răng cứng, 2 cấp; LC lắp đứng, LCW lắp ngang) và CF (đồng trục, mặt răng cứng, 2 và 3 cấp; kết cấu module, thể tích nhỏ, chịu tải lớn, tuổi thọ dài, ồn thấp). Cả hai họ đều chạy theo tiêu chuẩn ngành HG/T 3139, dải tốc độ trục ra 65–500 rpm.
Một chi tiết đáng chú ý với người mua hàng: HG/T 3139 — tiêu chuẩn ngành hóa chất về “hộp giảm tốc đứng dùng cho thùng khuấy” — do chính Greatwall Mixers tham gia soạn thảo. Hộp giảm tốc trong máy khuấy của hãng được chế tạo theo tiêu chuẩn mà hãng là một trong những đơn vị viết ra.
Bốn tình huống nên hướng sang GMC thay vì các kiểu truyền động khác:
- Cần tốc độ rất thấp. GMC cùng với GMX là hai series duy nhất trong nhóm máy khuấy đứng bắt đầu từ 0,1 rpm; ba series còn lại bắt đầu từ 1 rpm trở lên.
- Mặt bằng trên nắp bồn hạn chế theo phương ngang. Kiểu đồng trục không đẩy động cơ lệch sang bên.
- Bài toán khuấy nằm trong nhóm tải thấp đến trung bình. Đây là vùng hãng xếp cho GMC; cần mô-men vượt 30.000 N·m thì hướng sang GMV hoặc GMR.
- Muốn giảm số hạng mục bảo trì. Bôi trơn trọn đời và ổ lăn trên 100.000 giờ là hai điểm hãng nhấn cho dòng này.
Bôi trơn trọn đời và ổ đỡ đế gia cường — hai điểm hãng nhấn cho GMC
Bôi trơn trọn đời (Lifetime Lubrication). Hãng công bố kết cấu này riêng cho dòng GMC. Ý nghĩa vận hành: hộp giảm tốc được nạp dầu tại xưởng và không có lịch thay dầu định kỳ trong vòng đời thiết kế — bớt một hạng mục khỏi phiếu bảo trì, và bớt một cơ hội để dầu bị nạp sai loại hoặc sai mức.
Để thấy điều này đáng giá bao nhiêu, hãy nhìn sang phía đối diện: hãng liệt kê năm phương pháp làm mát dùng cho hộp giảm tốc máy khuấy — thùng dầu phụ, tự làm mát, làm mát bằng quạt, làm mát bằng nước, và tuần hoàn bằng bơm dầu. Công suất càng lớn, nhiệt sinh trong hộp số càng nhiều, hệ dầu càng phức tạp và càng nhiều thứ phải theo dõi. Dòng máy nằm ở nhóm công suất thấp – trung bình được hưởng lợi rõ nhất từ phương án bôi trơn đơn giản.
Điều kiện áp dụng bôi trơn trọn đời (dải công suất, nhiệt độ môi trường) được Ninh Đà xác nhận với hãng theo từng cấu hình trước khi ghi vào hợp đồng.
Ổ đỡ đế gia cường (Reinforced Base Bearing Design). Hãng ghi nguyên văn kết cấu này nhằm giảm rung. Với máy khuấy, rung không phải vấn đề tiện nghi mà là vấn đề tuổi thọ: rung ở đầu trên truyền dọc theo trục khuấy dài, làm phớt mòn lệch, làm mối hàn nắp bồn mỏi dần và làm sai lệch căn tâm của khớp nối.
Vì sao dải bắt đầu từ 0,1 rpm là điểm đáng chú ý
0,1 vòng mỗi phút nghĩa là một vòng quay mất 10 phút. Đây không phải chế độ khuấy trộn thông thường — đó là vùng làm việc của các bài toán khác hẳn: giữ huyền phù trong bồn chứa lớn mà không phá vỡ bông cặn, khuấy môi chất rất nhớt, hoặc gạt – gom chậm trong bể lắng và bể cô đặc.
Trong danh mục hộp giảm tốc của hãng, họ có khả năng xuống rất thấp là X series — hộp giảm tốc hành tinh ăn khớp chốt con lăn cycloid, dải tốc độ trục ra 0,002 đến 160 rpm theo HG/T 3139. Đây cũng chính là nguyên lý truyền động của series GMX.
Dải 0,002–160 rpm là dải của họ hộp giảm tốc, không phải dải của một series máy khuấy hoàn chỉnh. Dải của máy khuấy GMC là 0,1–160 rpm.
GMC và GMX khác nhau thế nào
GMC và GMX có cùng dải tốc độ 0,1–160 rpm và mô-men tới 30.000 N·m, nên không chọn giữa hai series bằng bảng số. Khác biệt nằm ở kiểu truyền động: GMC dùng hộp giảm tốc đồng trục, GMX dùng hộp giảm tốc hành tinh con lăn cycloid.
Hệ quả cho người chọn máy — và đây là điểm hữu ích nhất của mục này: đừng chọn giữa GMC và GMX bằng bảng số, vì bảng số của hai series đang giống nhau. Hãy chọn bằng kiểu truyền động và bài toán vận hành:
| GMC — đồng trục | GMX — hành tinh con lăn cycloid | |
|---|---|---|
| Nguyên lý | Bánh răng trụ, trục vào và trục ra cùng đường tâm | Ăn khớp chốt – con lăn cycloid, tỷ số truyền lớn trong một cấp |
| Hãng nhấn điều gì | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, ổ đỡ đế gia cường giảm rung | Phù hợp dự án nhạy cảm về chi phí |
| Ứng dụng hãng nêu đích danh | Nhóm chung máy khuấy đứng: sinh dược, hóa dầu, luyện kim, khai khoáng, hóa chất tinh khiết, thực phẩm, môi trường | Hóa dầu, xử lý nước thải, dệt, luyện kim, khai khoáng |
GMC so với bốn series máy khuấy đứng còn lại
Greatwall Mixers có năm series máy khuấy đứng, và trục phân loại của cả năm là kiểu truyền động. Bảng dưới giúp khoanh vùng trước khi chọn:
| Series | Kiểu truyền động | Tốc độ trục ra | Mô-men | Đặc điểm hãng nêu |
|---|---|---|---|---|
| GMC | Đồng trục (Co-axial) | 0,1 – 160 rpm | tới 30.000 N·m | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, ổ đỡ đế gia cường giảm rung |
| GMX | Hành tinh con lăn cycloid (Planetary Cycloidal) | 0,1 – 160 rpm | tới 30.000 N·m | Phù hợp dự án nhạy cảm về chi phí |
| GMP | Trục song song (Parallel Shaft) | 1 – 400 rpm | tới 20.000 N·m | Truyền động êm, ồn thấp, chịu tải lớn, độ tăng nhiệt thấp · Dry-Well chống rò dầu |
| GMR | Trục vuông góc (Right-Angle) | 1 – 350 rpm | tới 100.000 N·m | Chịu tải lớn, tuổi thọ dài, phù hợp không gian hạn chế · Dry-Well chống rò dầu |
| GMV | Đai (Belt Drive) | 80 – 500 rpm | tới 70.000 N·m | Kết cấu đơn giản, chi phí thấp, bảo trì ít · định vị cho bồn lên men lớn |
Cách đọc bảng nhanh: GMC nằm ở vùng tốc độ thấp nhất của nhóm (từ 0,1 rpm) với mô-men trung bình. Nếu bài toán cần tốc độ trên 160 rpm, hướng sang GMP hoặc GMV. Nếu cần mô-men vượt 30.000 N·m, hướng sang GMV rồi tới GMR. Nếu chiều cao trống trên nắp bồn bị khống chế, GMR là series đặt động cơ nằm ngang.
Ứng dụng theo ngành
Nhóm máy khuấy đứng GMC / GMP / GMR / GMV được hãng định vị cho các ngành sau:
- Sinh dược — bồn pha chế, bồn phản ứng.
- Hóa dầu — bồn trung hòa, bồn chứa trung gian, bồn phản ứng.
- Luyện kim và khai khoáng — bồn hòa tách, bồn khuấy bùn quặng.
- Hóa chất tinh khiết — nơi độ ổn định của cụm truyền động ảnh hưởng trực tiếp tới chất lượng mẻ.
- Thực phẩm và đồ uống.
- Bảo vệ môi trường — bồn xử lý, bể phản ứng hóa lý.
Trong danh mục ứng dụng chung của hãng còn có khử lưu huỳnh khí thải (FGD) — lĩnh vực hãng tự nhận là dẫn đầu ngành — cùng hóa chất muối, vật liệu mới và năng lượng mới.
Chọn máy khuấy GMC như thế nào
Greatwall Mixers thiết kế máy khuấy theo quy trình 6 bước:
- Thu thập dữ liệu — thùng chứa, vật liệu, thông số vận hành và yêu cầu công nghệ.
- Thử mô hình nhỏ hoặc mô phỏng CFD nếu bài toán phức tạp.
- Chọn kiểu máy và tốc độ khuấy theo yêu cầu công nghệ.
- Ra bản vẽ thiết kế.
- Tính bền trục và kết cấu lắp đặt.
- Chọn công suất động cơ, hộp giảm tốc và phớt trục phù hợp.
Điểm cần nhấn: công suất động cơ nằm ở bước 6, không phải bước 1. Đó là lý do câu hỏi “bồn 10 m³ thì cần bao nhiêu kW” không có đáp án chung — kết quả phụ thuộc môi chất, nhiệm vụ công nghệ và kiểu cánh khuấy được chọn ở các bước trước.
Một con số hữu ích khi quý khách thẩm định bản chào giá: hãng quy định hệ số sử dụng (service factor) SF ≥ 1,8 khi chọn hộp giảm tốc cho máy khuấy công suất vừa và nhỏ, và SF ≥ 2,0 cho máy khuấy công suất lớn. Với vùng công suất của GMC, mức SF ≥ 1,8 là ngưỡng tối thiểu cần thấy trong hồ sơ kỹ thuật.
Để Ninh Đà đề xuất cấu hình GMC, quý khách gửi cho chúng tôi:
- Dung tích và kích thước bồn — đường kính trong, chiều cao cột dịch, có tấm chặn dòng (baffle) hay không.
- Môi chất, khối lượng riêng và độ nhớt ở nhiệt độ vận hành; hàm lượng pha rắn và cỡ hạt nếu có.
- Nhiệm vụ công nghệ: hòa tan, giữ huyền phù, truyền nhiệt, phản ứng, phân tán khí – lỏng.
- Điều kiện vận hành: nhiệt độ, áp suất bồn, chạy liên tục hay theo mẻ.
- Ràng buộc lắp đặt trên nắp bồn và yêu cầu về tốc độ khuấy nếu công nghệ đã ấn định.
- Yêu cầu đặc biệt: vật liệu tiếp xúc, kiểu phớt, phòng nổ, tiêu chuẩn hồ sơ của chủ đầu tư.
Với các thông số này, chúng tôi làm việc với hãng để chốt cấu hình và ghi rõ mọi con số vào bản chào giá — để bộ phận kỹ thuật của quý khách thẩm định được, thay vì phải tin.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, niêm yết trên sàn NEEQ (Trung Quốc) từ 2013, mã chứng khoán 839894.
- Đạt ISO 9001, ISO 14001, ISO 45001; ngoài ra có ISO 37301 và ISO 50001; sản phẩm xuất khẩu đạt CE, ATEX.
- Tham gia soạn thảo tiêu chuẩn ngành HG/T 3139 — “Hộp giảm tốc đứng dùng cho thùng khuấy”, tiêu chuẩn mà chính các họ hộp giảm tốc đồng trục của hãng tuân theo.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ; trong ngành hóa chất có BASF, DuPont, Dow, SABIC, Sinopec, Wanhua.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có bàn thử nghiệm có tải dung tích khoảng 110 m³, thử được đồng thời tối đa 4 bộ máy khuấy.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Tư vấn chọn kiểu truyền động theo bài toán bồn thực tế, không chỉ theo cấp công suất.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy trộn GMC có tốc độ và mô-men bao nhiêu?
Theo Greatwall Mixers, dòng GMC có tốc độ trục ra từ 0,1 đến 160 vòng mỗi phút và mô-men xoắn tới 30.000 N·m. Đây là series máy khuấy đứng có dải tốc độ thấp nhất của hãng, cùng mức khởi điểm 0,1 rpm với series GMX truyền động hành tinh con lăn.
2. Truyền động đồng trục khác gì trục song song và trục vuông góc?
Truyền động đồng trục có trục vào và trục ra nằm trên cùng một đường tâm nên cụm truyền động gọn theo phương ngang. Trục song song đẩy trục ra lệch sang bên. Trục vuông góc đổi hướng truyền công suất 90 độ, cho phép đặt động cơ nằm ngang và hạ chiều cao lắp đặt.
3. Bôi trơn trọn đời của dòng GMC nghĩa là gì?
Greatwall Mixers công bố kết cấu Lifetime Lubrication cho dòng GMC, nghĩa là hộp giảm tốc được nạp dầu tại xưởng và không có lịch thay dầu định kỳ trong vòng đời thiết kế. Hãng chưa công bố điều kiện áp dụng chi tiết, nên Ninh Đà xin xác nhận theo từng cấu hình trước khi ghi vào hợp đồng.
4. GMC và GMX khác nhau ở đâu khi thông số giống nhau?
Hai series có cùng dải tốc độ và mô-men, nên không nên chọn bằng bảng số. GMC dùng hộp giảm tốc đồng trục, GMX dùng hộp giảm tốc hành tinh con lăn cycloid. GMX được hãng nêu đích danh cho hóa dầu, nước thải, dệt, luyện kim và khai khoáng.
