Máy khuấy đứng lắp trên nắp bồn công suất lớn có hai điểm hay hỏng: hộp giảm tốc rung và rò dầu bôi trơn xuống bồn. Cả hai đều không làm dừng máy ngay — chúng làm hỏng mẻ, làm nhiễm sản phẩm và bào mòn ổ lăn cho tới ngày phải thay cả cụm truyền động.

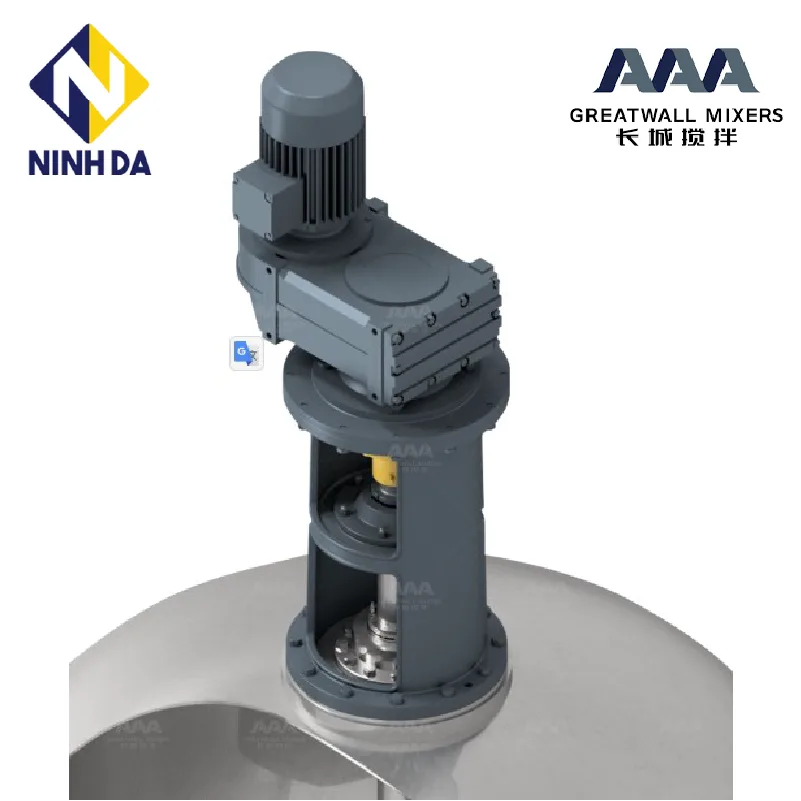

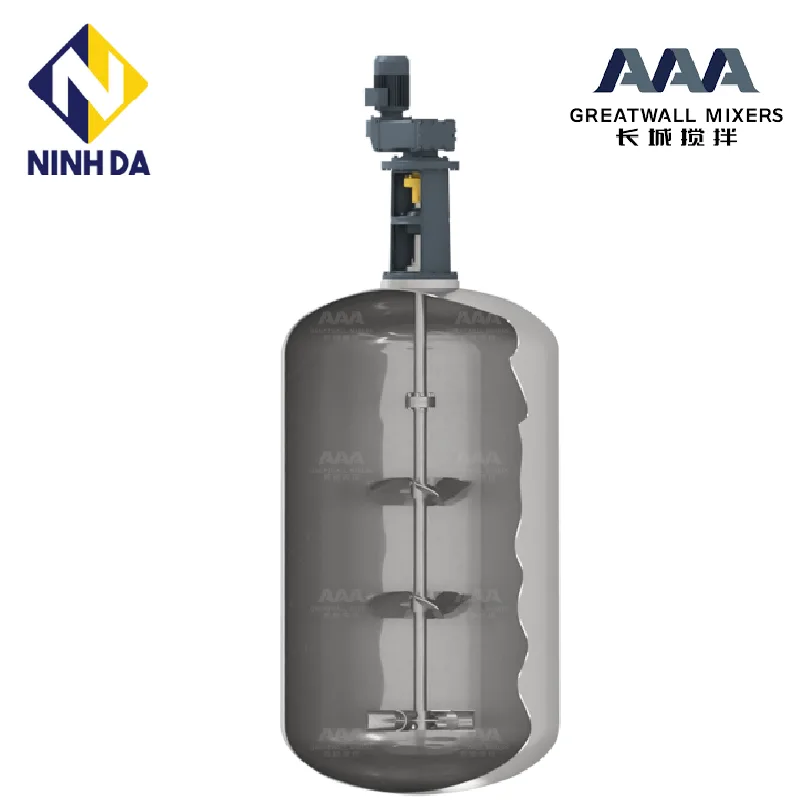

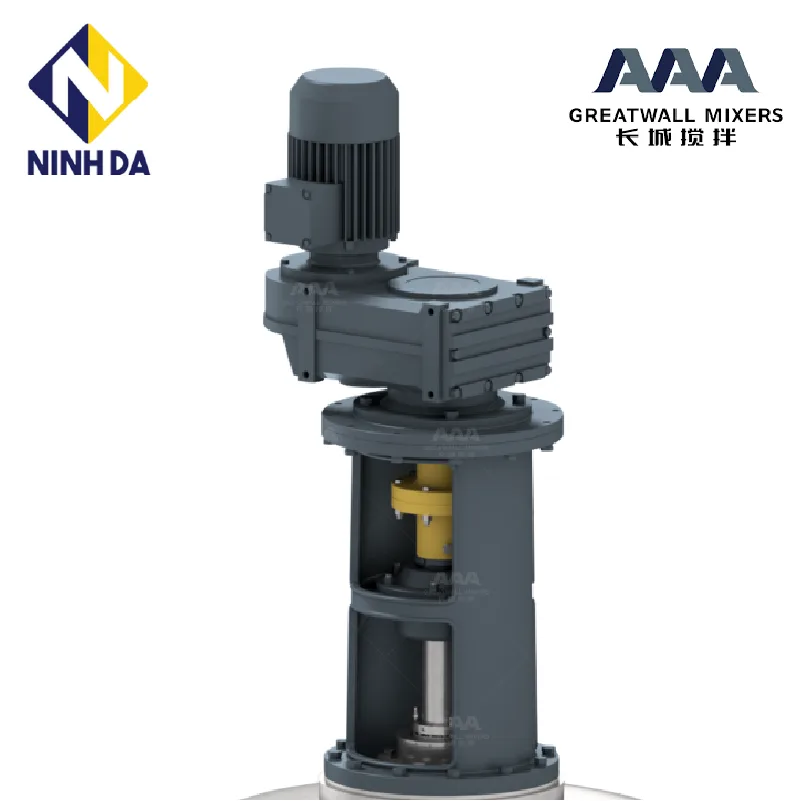

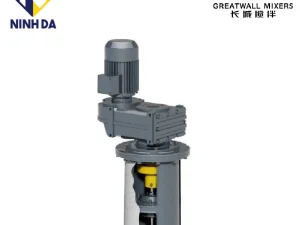

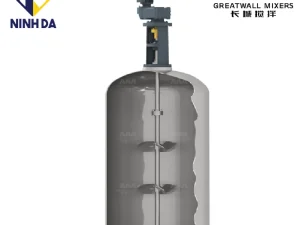

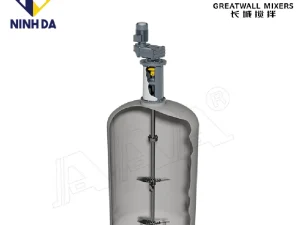

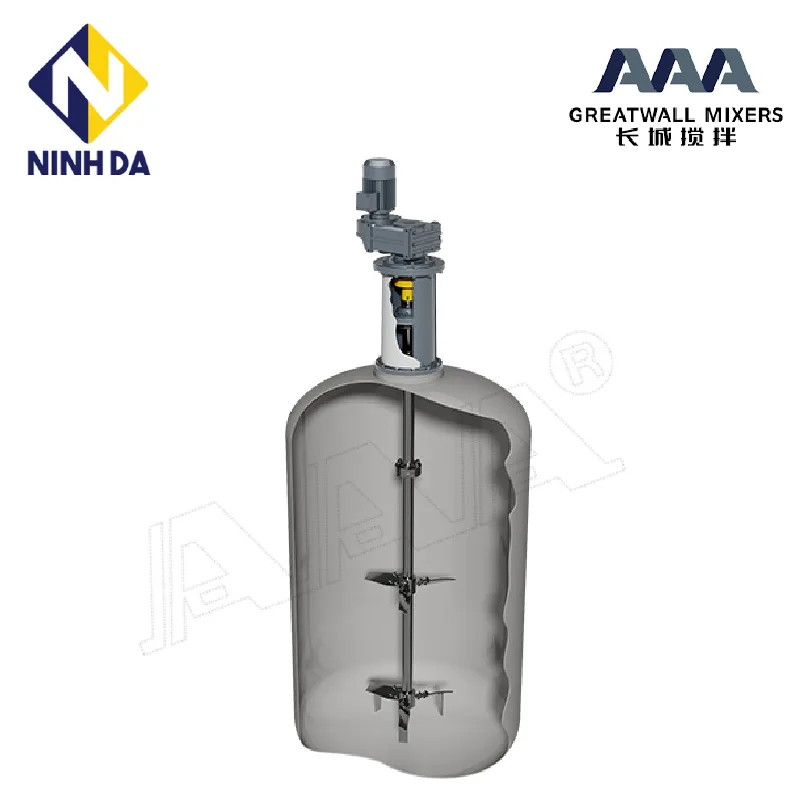

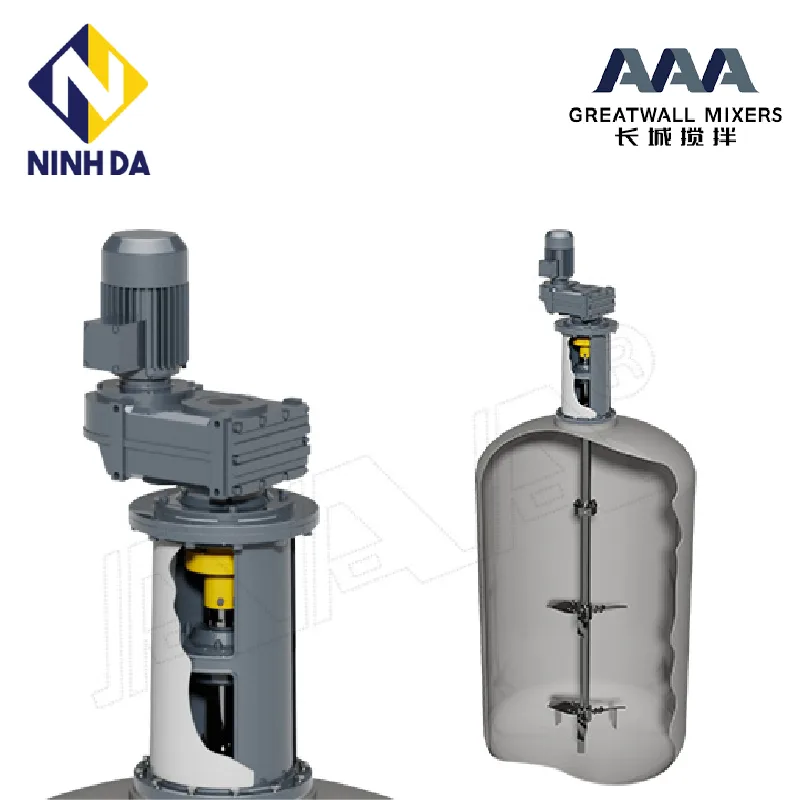

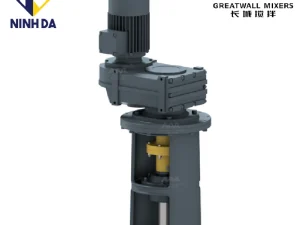

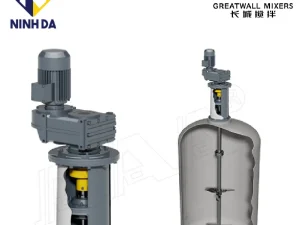

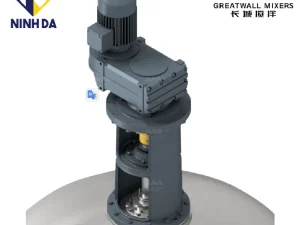

Dòng GMP (GMP Parallel Shaft Gear Drive) của Greatwall Mixers là máy khuấy đứng dùng hộp giảm tốc trục song song, có kết cấu Dry-Well trên trục ra để chặn đường dầu rò xuống bồn. Đây là lựa chọn thường gặp cho bồn phản ứng và bồn chứa cần mô-men lớn ở tốc độ thấp.
Trước khi đi vào thông số, có một điều cần nói rõ ngay — vì nó gây nhầm lẫn cho rất nhiều người mua hàng.
Lưu ý quan trọng: “GMP” ở đây là mã máy, không phải Good Manufacturing Practice
GMP trong tên sản phẩm này là mã dòng máy — viết tắt của “GMP Parallel Shaft Gear Drive”, tức máy khuấy truyền động trục song song. Nó trùng chữ viết tắt với GMP (Good Manufacturing Practice) — tiêu chuẩn Thực hành sản xuất tốt của ngành dược phẩm và thực phẩm, nhưng hai thứ này hoàn toàn không liên quan.
Vì sao phải nói rõ:
- Mua “máy khuấy GMP” không đồng nghĩa với mua một máy khuấy đã được chứng nhận đạt tiêu chuẩn GMP dược phẩm.
- Trong danh mục của Greatwall Mixers, GMP đứng cùng nhóm với GMC, GMR, GMV, GMX — đều là mã kiểu truyền động của máy khuấy đứng, không phải nhãn chứng nhận.
- Nếu nhà máy của quý khách cần thiết bị phục vụ dây chuyền đạt GMP, tiêu chí phải xét là vật liệu tiếp xúc sản phẩm, kiểu làm kín, khả năng CIP và hồ sơ chứng nhận đi kèm — chứ không phải chữ “GMP” trong mã máy.
Chúng tôi nêu điều này ngay đầu trang để quý khách không chọn nhầm thiết bị vì một chữ viết tắt.
Máy khuấy GMP giải quyết bài toán gì

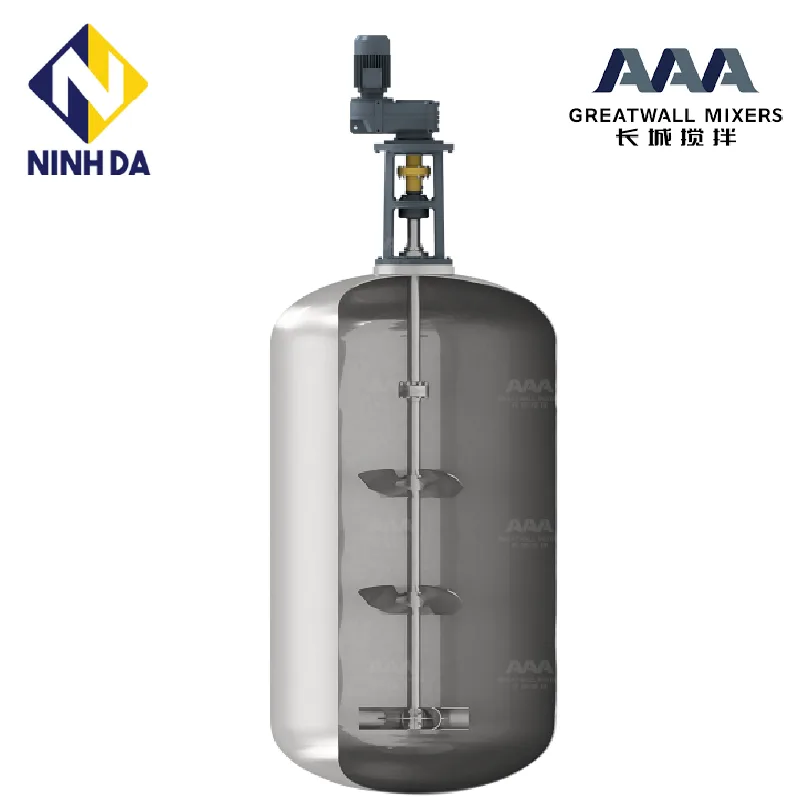

GMP thuộc nhóm máy khuấy đứng (top-entry) — lắp trên nắp bồn, trục cắm thẳng xuống. Trong nhóm này, GMP là phương án dùng hộp giảm tốc trục song song, được hãng mô tả với bốn đặc điểm: truyền động êm, ồn thấp, khả năng chịu tải lớn, độ tăng nhiệt thấp.
Bốn đặc điểm đó tương ứng với bốn vấn đề thực tế trên sàn nhà máy:
- Rung và ồn — hộp giảm tốc rung truyền xuống trục khuấy, gây mỏi mối hàn nắp bồn và làm phớt trục mòn lệch.
- Tải nặng, tải thay đổi — bồn có hạt rắn, môi chất đặc dần theo mẻ, hoặc khởi động khi bồn đã đầy.
- Nhiệt sinh ra trong hộp số — độ tăng nhiệt thấp nghĩa là dầu bôi trơn giữ được độ nhớt thiết kế lâu hơn.
- Rò dầu xuống bồn — xử lý bằng kết cấu Dry-Well ở trục ra.
Thông số kỹ thuật dòng GMP
| Hạng mục | Thông số |
|---|---|
| Kiểu truyền động | Hộp giảm tốc trục song song (Parallel Shaft Gear Drive), lắp đỉnh bồn (top-entry) |
| Tốc độ trục ra | 1 – 400 rpm |
| Mô-men xoắn | tới 20.000 N·m |
| Cấp giảm tốc | 1 cấp, 2 cấp hoặc 3 cấp — chọn theo tỷ số truyền yêu cầu |
| Kết cấu trục ra | Dry-Well Structure — chống rò dầu bôi trơn xuống bồn |
| Tuổi thọ ổ lăn | trên 100.000 giờ |
Về công suất động cơ. Công suất cụ thể của máy được xác định theo bài toán khuấy của từng bồn và ghi rõ trong bản chào giá kèm xác nhận của hãng.
Kết cấu và đặc điểm kỹ thuật

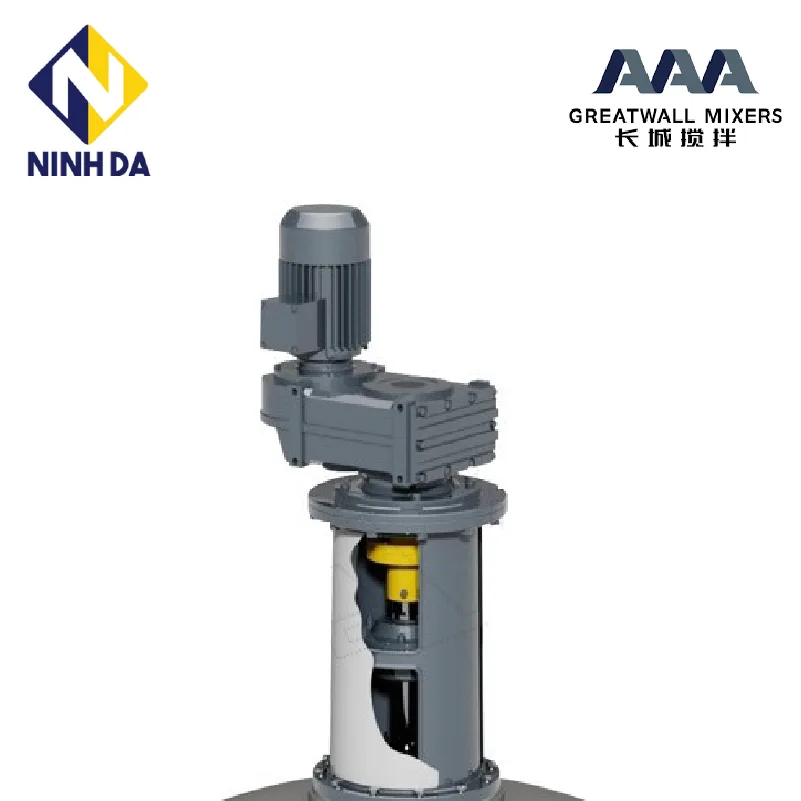

Dry-Well Structure trên trục ra. Đây là điểm hãng nhấn mạnh cho dòng GMP. Trục ra được bố trí sao cho dầu bôi trơn trong hộp giảm tốc không có đường chảy xuống theo trục vào bồn. Với bồn thực phẩm, dược phẩm hay hóa chất tinh khiết, một vệt dầu rò là mất cả mẻ.
Hộp giảm tốc 1, 2 hoặc 3 cấp. Số cấp giảm tốc được chọn theo tỷ số truyền cần thiết. Bồn cần tốc độ khuấy rất thấp — vài vòng mỗi phút — sẽ dùng cấu hình nhiều cấp hơn.
Ổ lăn tuổi thọ trên 100.000 giờ. Con số này hãng công bố cho cả năm series máy khuấy đứng của mình. Quy đổi thô: khoảng 11 năm chạy liên tục 24/7 — tức là ổ lăn không phải hạng mục thay định kỳ trong vòng đời thông thường của thiết bị.
GMP so với các kiểu truyền động top-entry khác
Greatwall Mixers có năm series máy khuấy đứng, khác nhau ở kiểu truyền động. Bảng dưới giúp khoanh vùng trước khi chọn:
| Series | Kiểu truyền động | Tốc độ trục ra | Mô-men | Đặc điểm hãng nêu |
|---|---|---|---|---|
| GMP | Trục song song (Parallel Shaft) | 1 – 400 rpm | tới 20.000 N·m | Truyền động êm, ồn thấp, chịu tải lớn, độ tăng nhiệt thấp · Dry-Well chống rò dầu |
| GMC | Đồng trục (Co-axial) | 0,1 – 160 rpm | tới 30.000 N·m | Kết cấu gọn, bảo trì tiện, bôi trơn trọn đời, chân đế gia cường giảm rung |
| GMR | Trục vuông góc (Right-Angle) | 1 – 350 rpm | tới 100.000 N·m | Chịu tải lớn, tuổi thọ dài, phù hợp không gian hạn chế · Dry-Well chống rò dầu |
| GMV | Đai (Belt Drive) | 80 – 500 rpm | tới 70.000 N·m | Kết cấu đơn giản, chi phí thấp, bảo trì ít · định vị cho bồn lên men lớn |
| GMX | Hành tinh con lăn (Planetary Cycloidal) | 0,1 – 160 rpm | tới 30.000 N·m | Phù hợp dự án nhạy cảm về chi phí |
Cách đọc bảng nhanh: GMP có dải tốc độ 1–400 rpm, trải từ vùng rất chậm tới vùng tốc độ cao — đây là lý do nó thường được chọn khi một bồn phải chạy nhiều chế độ khuấy khác nhau. Cần mô-men rất lớn ở tốc độ thấp thì hướng sang GMR; cần tốc độ cao và ưu tiên chi phí thì cân nhắc GMV.
Ứng dụng theo ngành
Nhóm máy khuấy đứng GMC / GMP / GMR / GMV được hãng định vị cho các ngành:
- Sinh dược — bồn phản ứng, bồn pha chế quy mô lớn.
- Hóa dầu — bồn phản ứng, bồn trung hòa, bồn chứa trung gian.
- Luyện kim và khai khoáng — bồn hòa tách, bồn khuấy bùn quặng.
- Hóa chất tinh khiết — nơi rò dầu bôi trơn là sự cố chất lượng.
- Thực phẩm và đồ uống.
- Bảo vệ môi trường — bồn xử lý, bồn phản ứng hóa lý.
Chọn máy khuấy GMP như thế nào
Greatwall Mixers thiết kế máy khuấy theo quy trình 6 bước:
- Thu thập dữ liệu — thùng chứa, vật liệu, thông số vận hành và yêu cầu công nghệ.
- Thử mô hình nhỏ hoặc mô phỏng CFD nếu bài toán phức tạp.
- Chọn kiểu máy và tốc độ khuấy theo yêu cầu công nghệ.
- Ra bản vẽ thiết kế.
- Tính bền trục và kết cấu lắp đặt.
- Chọn công suất động cơ, hộp giảm tốc và phớt trục phù hợp.
Điểm đáng chú ý: công suất động cơ nằm ở bước cuối, không phải bước đầu. Đó là lý do câu hỏi “bồn 20 m³ thì cần bao nhiêu kW” không có câu trả lời chung — kết quả phụ thuộc môi chất, nhiệm vụ khuấy và kiểu cánh.
Để Ninh Đà đề xuất cấu hình GMP, quý khách cần cung cấp: dung tích và kích thước bồn (đường kính, chiều cao dịch), môi chất và độ nhớt ở nhiệt độ vận hành, hàm lượng rắn nếu có, nhiệm vụ công nghệ (hòa tan, huyền phù, truyền nhiệt, phản ứng), điều kiện nhiệt độ – áp suất, và yêu cầu đặc biệt về vật liệu hay phòng nổ.
Về hãng Greatwall Mixers và cam kết của Ninh Đà
Greatwall Mixers — hãng mà Ninh Đà là đại diện chính thức tại Việt Nam:
- Thành lập 1993, niêm yết trên sàn NEEQ (Trung Quốc) từ 2013, mã chứng khoán 839894.
- Đạt ISO 9001, ISO 14001, ISO 45001; ngoài ra có ISO 37301 và ISO 50001.
- Chủ trì Ủy ban Kỹ thuật khuấy trộn Trung Quốc.
- Sản phẩm phục vụ khách hàng tại hơn 80 quốc gia và vùng lãnh thổ; trong ngành hóa chất có BASF, DuPont, Dow, SABIC, Sinopec, Wanhua.
- Nhận Giải thưởng Tiến bộ Khoa học Công nghệ Quốc gia — Giải Nhì (2024).
- Có bàn thử nghiệm có tải dung tích khoảng 110 m³, thử được đồng thời tối đa 4 bộ máy khuấy.
Ninh Đà — Công ty TNHH Thương mại – Dịch vụ Công nghiệp Ninh Đà:
- Hoạt động từ 2017, chuyên thiết bị và phụ tùng cho nhà máy công nghiệp nặng.
- Đại diện chính thức Greatwall Mixers tại Việt Nam — hàng chính hãng, hồ sơ xuất xứ và chứng từ đầy đủ.
- Tư vấn chọn kiểu truyền động theo bài toán bồn thực tế, không chỉ theo cấp công suất.
- Hỗ trợ lắp đặt, chạy thử và bảo hành theo chính sách hãng.
Câu hỏi thường gặp (FAQ)
1. Máy khuấy GMP có phải là máy khuấy đạt tiêu chuẩn GMP dược phẩm không?
Không. GMP ở đây là mã dòng máy, viết tắt của GMP Parallel Shaft Gear Drive — máy khuấy đứng truyền động trục song song. Chữ này trùng viết tắt với Good Manufacturing Practice của ngành dược nhưng không liên quan. Muốn chọn thiết bị cho dây chuyền đạt GMP, hãy xét vật liệu tiếp xúc và hồ sơ chứng nhận.
2. Máy khuấy trộn GMP có dải tốc độ và mô-men bao nhiêu?
Theo Greatwall Mixers, dòng GMP có tốc độ trục ra từ 1 đến 400 vòng/phút và mô-men xoắn tới 20.000 N·m. Hộp giảm tốc có thể cấu hình 1 cấp, 2 cấp hoặc 3 cấp tùy tỷ số truyền mà bài toán khuấy của bồn yêu cầu.
3. Kết cấu Dry-Well trên trục ra có tác dụng gì?
Dry-Well là kết cấu bố trí trục ra sao cho dầu bôi trơn trong hộp giảm tốc không có đường chảy theo trục xuống bồn. Với bồn thực phẩm, dược phẩm hoặc hóa chất tinh khiết, đây là chi tiết quyết định: một vệt dầu rò đủ để hỏng cả mẻ sản phẩm.
4. Nên chọn GMP hay GMR, GMC cho bồn của nhà máy?
GMP dùng hộp giảm tốc trục song song, dải tốc độ rộng 1–400 rpm, mô-men tới 20.000 N·m. GMR truyền động trục vuông góc, mô-men tới 100.000 N·m, hợp với tải rất nặng hoặc không gian chật. GMC đồng trục, tốc độ thấp 0,1–160 rpm, kết cấu gọn. Chọn theo tốc độ và mô-men yêu cầu.
5. Công suất động cơ tối đa của dòng GMP là bao nhiêu?
Công suất của máy GMP được chọn theo bài toán khuấy của từng bồn. Khi có yêu cầu cụ thể, Ninh Đà hỏi hãng xác nhận bằng văn bản và ghi công suất chính thức vào bản chào giá.
Nhận báo giá máy khuấy trộn GMP
Gửi cho chúng tôi kích thước bồn, môi chất và nhiệm vụ công nghệ — Ninh Đà sẽ đề xuất cấu hình máy khuấy GMP phù hợp, kèm thông số kỹ thuật chính hãng để bộ phận kỹ thuật của quý khách đối chiếu trước khi quyết định.
